Halbiert sich Ihre Akkulaufzeit jeden Sommer? Wie lässt sich der thermische Konflikt in Außenschränken lösen?

Netzbetreiber stehen vor einem anhaltenden Problem mit ihrer physischen Infrastruktur. Der Ausbau von 5G, Edge-Computing-Knoten und dichten urbanen Kleinzellen erfordert, dass die Ausrüstung näher an den Endnutzer gebracht wird. Die Beschaffung geeigneter Grundstücke für diese Standorte wird jedoch zunehmend teurer und schwieriger. Die Zeiten, in denen Betreiber problemlos große Flächen pachten konnten, um herkömmliche, massive Technikgebäude zu errichten, sind vorbei.

Heute liegt der Fokus vollständig auf dezentraler Infrastruktur im Freien. Ingenieure müssen Gleichrichter, Notstrombatterien, Getriebe und Kühlsysteme auf engstem Raum unterbringen. Fehlerhafte Lösungen führen zu vorzeitigem Batterieausfall, häufigen Wartungseinsätzen und Netzwerkausfällen bei Spitzenlast oder Stromausfällen. Die zentrale Herausforderung für die Ingenieure an diesen abgelegenen Standorten lässt sich in der Regel auf zwei Faktoren reduzieren: Wärmemanagement und räumliche Skalierbarkeit.

Der technische Konflikt: Elektronik vs. Batteriethermik

Eine Hauptursache für Anlagenausfälle ist unzureichendes Wärmemanagement. In einem Stromversorgungsgehäuse erzeugen die Gleichrichter und die aktive Telekommunikationselektronik während des Betriebs erhebliche Wärme. Diese Komponenten sind im Allgemeinen sehr robust und können bei Innentemperaturen von 55 °C bis 65 °C sicher weiterbetrieben werden.

Notstrombatterien hingegen reagieren sehr empfindlich auf Hitze. Standardmäßige ventilgeregelte Bleiakkumulatoren (VRLA) haben eine optimale Betriebstemperatur von genau 20 °C bis 25 °C. Jede Erhöhung um 10 °C über diesen Wert reduziert die Lebensdauer eines Bleiakkumulators um etwa 50 %. Selbst moderne Lithium-Eisenphosphat-Akkumulatoren (LiFePO4) zeigen bei dauerhaft hohen Temperaturen einen beschleunigten Kapazitätsverlust.

Wenn man wärmeerzeugende Gleichrichter im selben ungeteilten Raum wie wärmeempfindliche Batterien platziert, entsteht eine Umgebung, in der die Batterien unweigerlich durch Überhitzung zerstört werden. Die traditionelle Lösung bestand darin, das gesamte Gehäuse stark zu klimatisieren, was jedoch zu massiver Energieverschwendung führt, da man Elektronik aktiv kühlt, die keine niedrigen Temperaturen benötigt.

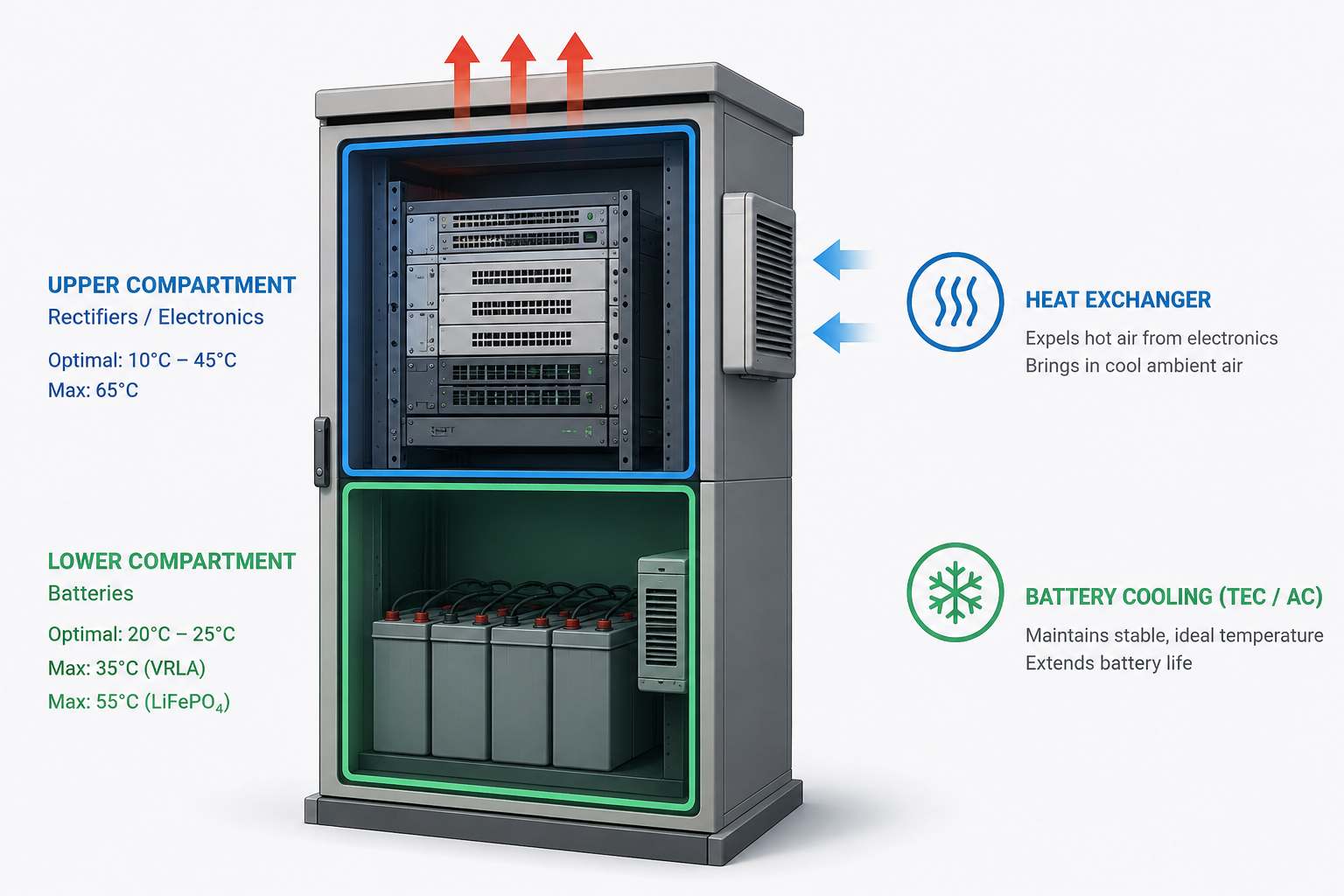

Implementierung segmentierter thermischer Zonen

Die effektivste technische Reaktion auf diesen thermischen Konflikt ist die physische Trennung. Durch die Aufteilung der Infrastruktur in klar abgegrenzte physische Zonen können die Betreiber eine präzise Klimatisierung nur dort anwenden, wo sie tatsächlich benötigt wird.

Bei der Planung einer Standortmodernisierung, Bereitstellung eines Zweifach-Telekom-Stromverteiler für den Außenbereich Dies ermöglicht es Ingenieuren, die Geräte effektiv zu trennen. Das obere Fach ist typischerweise für den 19-Zoll-Rackplatz für Gleichrichter, Steuerungen und Getriebe vorgesehen. Dieser Bereich kann mit einem energiesparenden Gleichstrom-Wärmetauscher gekühlt werden. Der Wärmetauscher leitet die warme Innenluft ab und führt kühlere Umgebungsluft zu, wodurch nur minimaler Stromverbrauch entsteht.

Das untere Fach ist abgedichtet und beherbergt ausschließlich die Batteriebänke. Da das Volumen dieses Bereichs deutlich kleiner ist als das der gesamten Anlage, kann er effizient mit einem speziellen, leistungsschwachen thermoelektrischen Kühler (TEC) oder einer kompakten Gleichstrom-Klimaanlage gekühlt werden. Diese gezielte Kühlung reduziert die Gesamtenergieeffizienz (PUE) des Standorts drastisch, senkt die monatlichen Stromkosten und verlängert die Batterielebensdauer um mehrere Jahre.

Berücksichtigung der horizontalen Platzbeschränkung

Neben dem Temperaturmanagement stellt die räumliche Kapazität die zweite große Herausforderung dar. Ein vor fünf Jahren errichteter Mobilfunkstandort mag für den damaligen lokalen Datenverkehr optimal dimensioniert gewesen sein. Die Nutzungsmuster des Netzes ändern sich jedoch. Wenn Betreiber neue Basisbandeinheiten für 5G benötigen oder lokale Netzinstabilität einen größeren Notstromspeicher für einen längeren autonomen Betrieb erfordert, stößt die bestehende Infrastruktur an ihre räumlichen Grenzen.

Eine horizontale Erweiterung des Grundstücks ist oft nicht möglich. Dachterrassenmietverträge werden pro Quadratmeter abgerechnet. Grundstücke im Erdgeschoss an der Straße unterliegen den städtischen Bebauungsplänen und den Vorgaben für Gehwege. Wenn eine Erweiterung in die Breite nicht möglich ist, muss in die Höhe gebaut werden.

Für Standorte, an denen die Betonplatte nicht erweitert werden kann, wird eine Stapelbarer 48VDC-Telekommunikations-Stromschrank bietet einen erheblichen betrieblichen Vorteil. Diese Systeme sind mit einer verstärkten Rahmenkonstruktion ausgestattet, die die sichere Montage einer zweiten Einheit direkt auf der Basiseinheit ermöglicht. Dank dieses modularen Ansatzes kann der Betreiber die Stromerzeugung oder die Notstromkapazität des Standorts verdoppeln, ohne den Pachtvertrag neu verhandeln oder neue Betonfundamente gießen zu müssen. Die modulare Bauweise vereinfacht zudem die Installationslogistik, da Techniker leichtere, kleinere Einzeleinheiten mit Standard-Lastenaufzügen auf das Dach transportieren können, anstatt schwere Kräne einsetzen zu müssen.

Verwaltung von Hub-Standorten mit hoher Kapazität

Während stapelbare und zweiteilige Designs hervorragend für Standard-Zugangsknoten und Edge-Standorte geeignet sind, benötigen große Aggregationszentren eine andere Infrastruktur. Diese zentralen Standorte verarbeiten enorme Datenmengen und routen diese von Hunderten kleiner Antennen. Der Strombedarf liegt hier nicht bei 100 A oder 200 A; häufig werden bis zu 1000 A benötigt.

Bei solchen Makroanwendungen kann das Zusammenfügen mehrerer kleinerer Systeme zu komplexer Verkabelung, Ausfallrisiken und schwierigen Wartungsprotokollen führen. Stattdessen empfiehlt sich der Einsatz einer umfassenden Lösung für Telekommunikation-Stromversorgungssysteme im Schaltschrank Die Architektur wird optimiert. Diese Hochleistungsgehäuse sind werkseitig vorintegriert. Sie sind mit hochdichten Gleichrichtereinschüben, fortschrittlichen Leistungsüberwachungssteuerungen, robusten Sammelschienen und umfangreichen DC-Verteiler-Schalttafeln ausgestattet.

Der Vorteil eines vorintegrierten Systems mit hoher Kapazität liegt in der standardisierten Bereitstellung. Techniker müssen vor Ort nicht tagelang Kabel durchtrennen und einzelne Komponenten konfigurieren. Die gesamte Einheit wird als sofort einsatzbereiter Knoten geliefert. Diese Plug-and-Play-Methode reduziert die Arbeitskosten vor Ort, minimiert menschliche Fehler bei der Installation und beschleunigt die Markteinführung neuer Netzwerkbereiche.

Physische Sicherheit in abgelegenen Umgebungen

Die Verlagerung von Infrastruktur aus abgeschlossenen Innenräumen in den öffentlichen Raum und in abgelegene ländliche Gebiete birgt erhebliche Sicherheitsrisiken. Kupferdiebstahl und Batterievandalismus stellen für Netzbetreiber weltweit weiterhin gravierende Probleme dar. Zu den finanziellen Verlusten durch gestohlene Batterien kommt noch der erhebliche Umsatzausfall hinzu, der durch den Ausfall einer Anlage entsteht.

Moderne Gehäuse minimieren diese Gefahren durch fortschrittliche Konstruktion. Im Gegensatz zu Standard-IT-Racks verfügen speziell für den Außenbereich entwickelte Systeme über verdeckte Innenscharniere, die sich nicht mit Bolzenschneidern oder Winkelschleifern durchtrennen lassen. Die Türen sind mit Mehrpunktverriegelungen ausgestattet, die Ober-, Mittel- und Unterseite des Rahmens gleichzeitig sichern. Darüber hinaus bestehen die Außenwände aus doppelwandigem, verzinktem Stahl oder Aluminium und bieten so sowohl Wärmedämmung als auch hohe Stoßfestigkeit.

Intelligente Schließsysteme ersetzen zunehmend physische Schlüssel. Techniker greifen per Bluetooth-Fernzugriff oder über temporäre PIN-Codes, die vom Netzwerkbetriebszentrum generiert werden, auf die Hardware zu. Dadurch entsteht ein digitaler Prüfpfad, der genau dokumentiert, wer die Geräte wann geöffnet hat. So werden Diebstahl durch Insider und unbefugte Wartungsarbeiten praktisch ausgeschlossen.

Die langfristige Rentabilität des Netzwerks hängt maßgeblich davon ab, ob die Infrastrukturentscheidungen exakt an die Gegebenheiten der Einsatzumgebung angepasst werden. Ob es nun um die Minimierung des Platzbedarfs durch vertikale Erweiterung, die Trennung thermischer Zonen zur Verlängerung der Akkulaufzeit oder den Einsatz werkseitig integrierter Systeme für große Hubs geht – das physische Gehäuse ist längst nicht mehr nur ein Metallkasten. Es bildet das aktive Fundament, das den zuverlässigen Netzwerkbetrieb auch unter widrigen Bedingungen gewährleistet.
