Zweiteiliges Telekommunikations-Stromverteilergehäuse für den Außenbereich
Der integrierte Außenstromverteilerschrank von K&M ist ein hochintegriertes System. IP55 Telekommunikations-StromverteilerschrankDieser speziell für den Einsatz in stark frequentierten Außenbereichen konzipierte Schrank verfügt über eine robuste Schutzkonstruktion für den Außenbereich und bietet eine sichere und kontrollierte Betriebsumgebung. 15 kW 24 kW Basisstations-Stromversorgungssystem.
Der K&M All-in-One-Stromverteilerschrank bietet Platz für bis zu zwei Nokia AirScale BBU-Subracks (6U), Benutzergeräte (6U/15kW, 5U/24kW) und entweder VRLA- oder Li-Ionen-Batterien (16U).

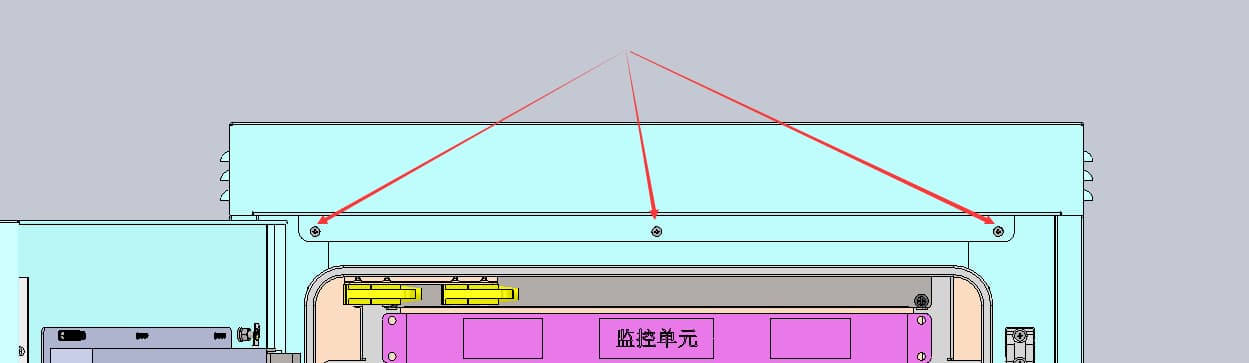

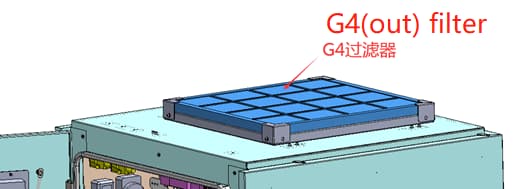

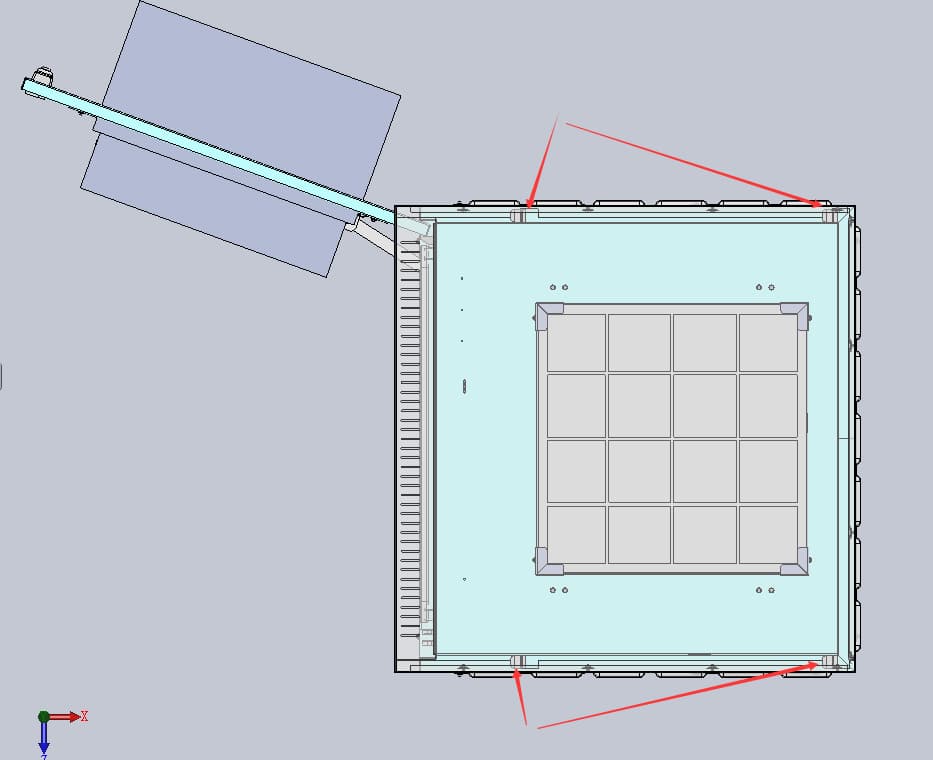

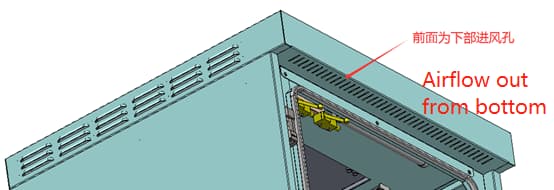

1. Die obere Abdeckung ist leicht zu demontieren. An der unteren Vorderseite, an beiden Seiten und an der Rückseite des Lüftungsgitters befindet sich die Tür. Um die obere Abdeckung zu entfernen, müssen die Schrauben an der Vorderseite der Abdeckung herausgenommen werden.

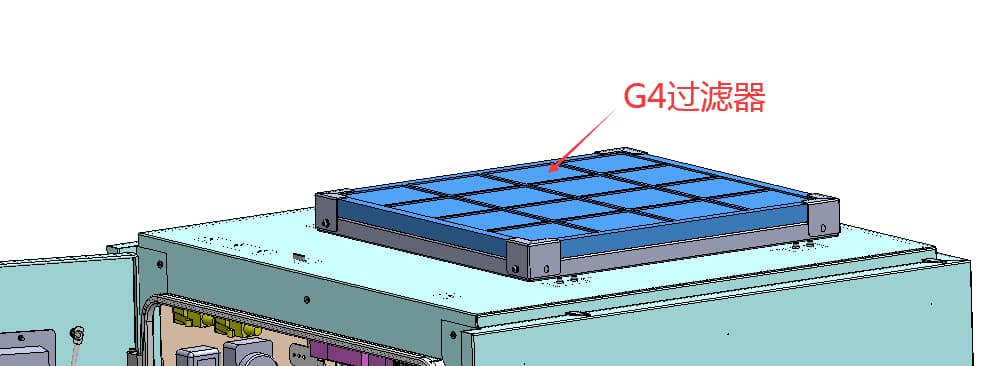

2. Das Lüfterfiltersystem lässt die Tür öffnen, was das normale Ein- und Ausstecken von Geräten nicht beeinträchtigt.

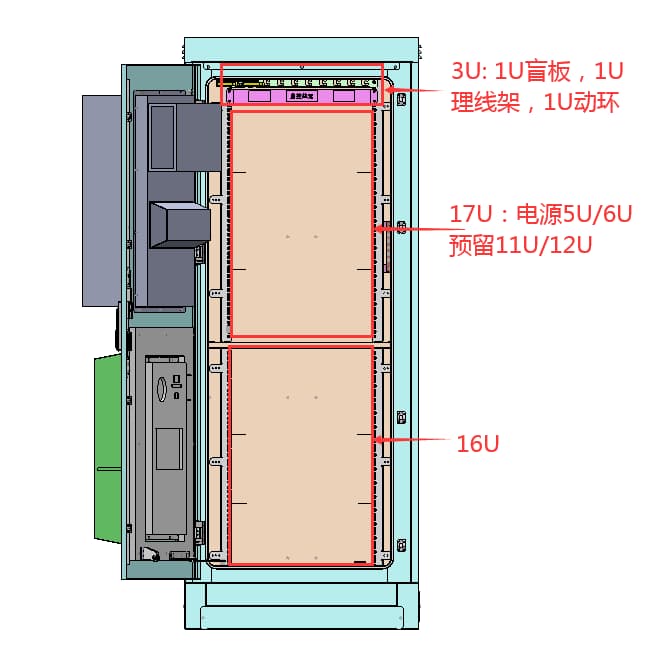

3. Der Innenraum des Schranks gliedert sich wie folgt:

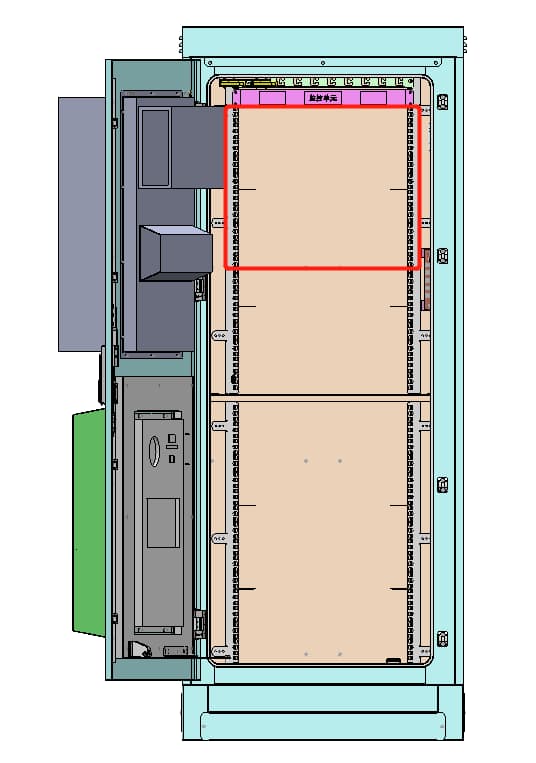

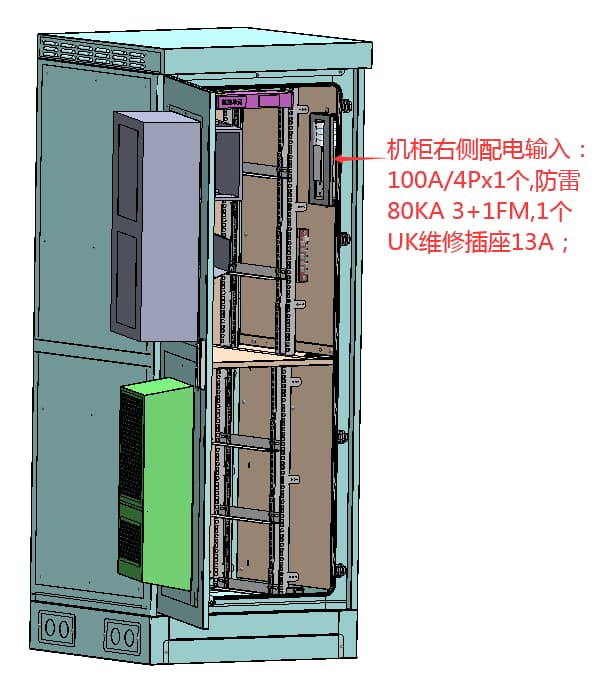

4. Die Wechselstrom-Eingangsstromverteilung befindet sich auf der rechten Seite des oberen Teils des Gehäuses.

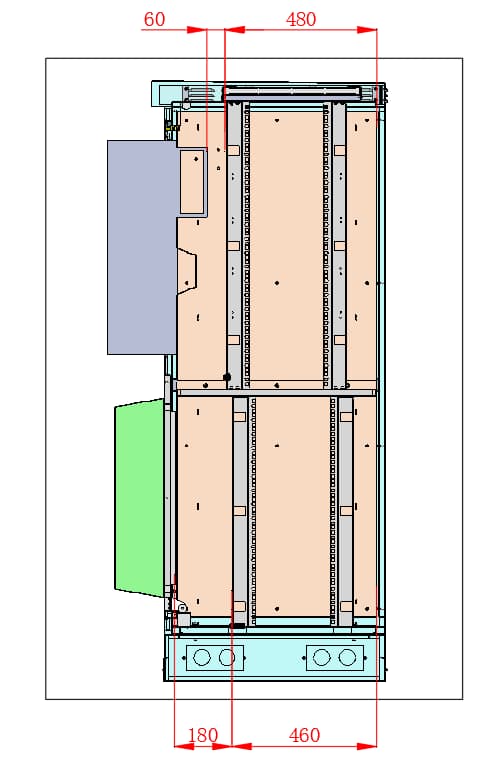

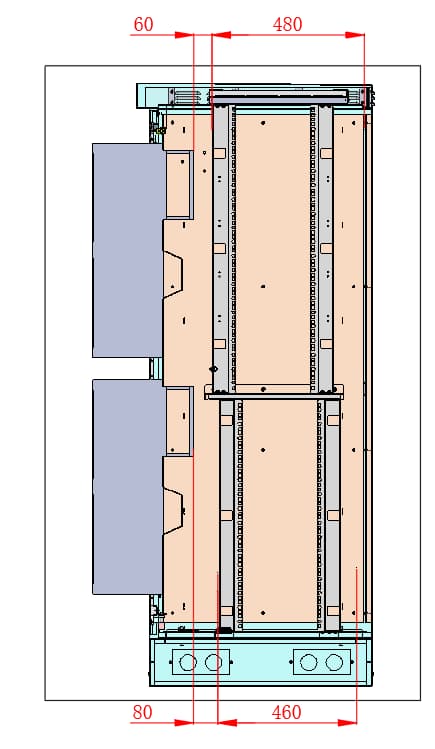

5. Die Innenabmessungen der Säule sind wie folgt:

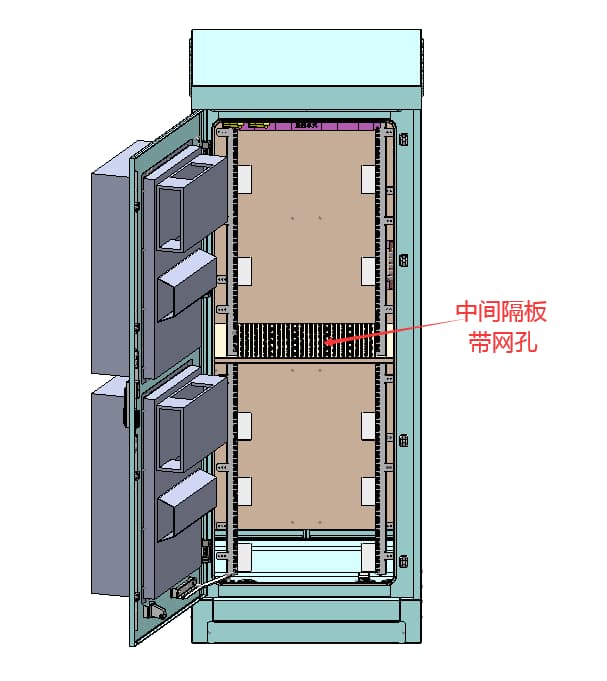

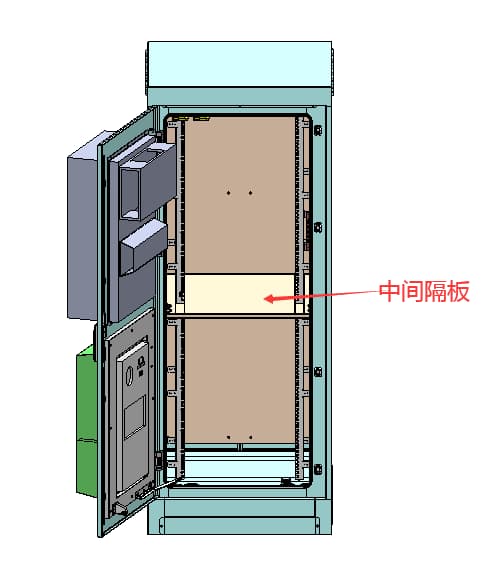

6. Die mittlere Platte sieht folgendermaßen aus:

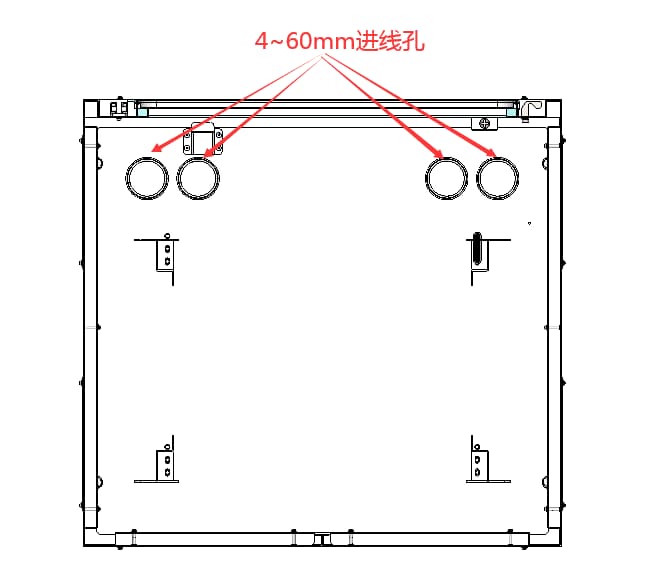

7. Kabeleinführungsöffnung an der Unterseite des Schranks 4*¢60.

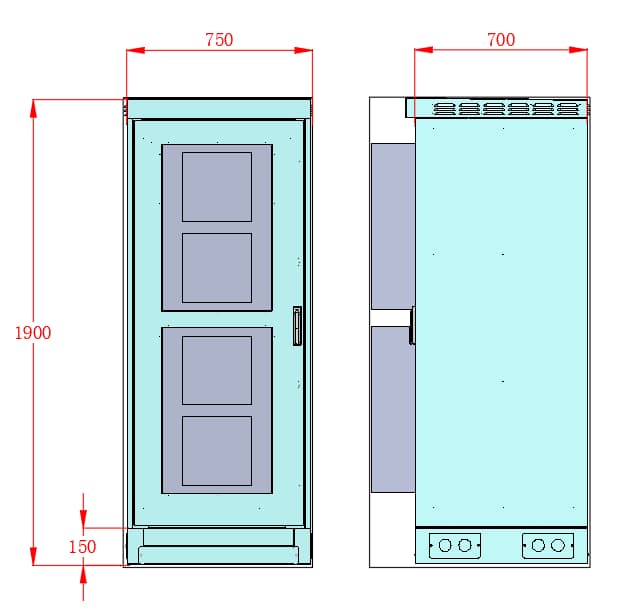

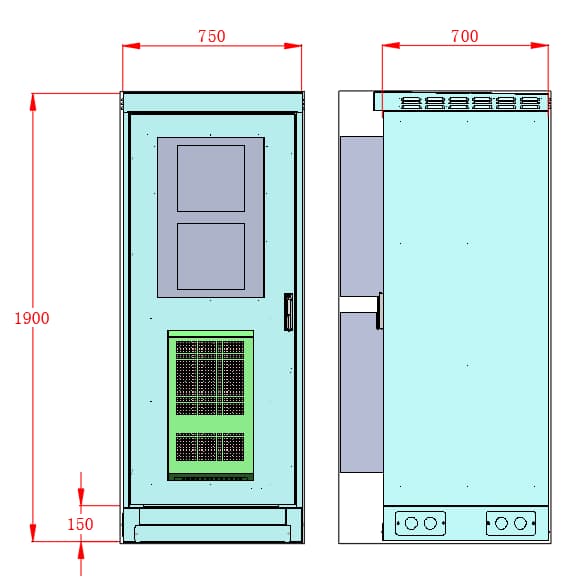

8. Abmessungen des Schranks.

1. Die obere Abdeckung ist leicht zu demontieren. An der unteren Vorderseite, an beiden Seiten und an der Rückseite des Lüftungsgitters befindet sich die Tür. Um die obere Abdeckung zu entfernen, müssen die Schrauben an der Vorderseite der Abdeckung herausgenommen werden.



2. Das Lüfterfiltersystem lässt die Tür öffnen, was das normale Ein- und Ausstecken von Geräten nicht beeinträchtigt.

3. Die Innenräume sind wie folgt:

4. Die Wechselstrom-Eingangsstromverteilung befindet sich auf der rechten Seite des oberen Teils des Gehäuses.

5. Die Innenabmessungen der Säule sind wie folgt:

6. Die mittlere Platte sieht folgendermaßen aus:

7. Kabeleinführungsöffnung an der Unterseite des Schranks 4*¢60.

8. Abmessungen des Schranks.

| Dimension | Abmessungen des Schranks: H2100*T800*B750mm (einschließlich Sockel) |
| Gewicht | <250 kg |
| Kühlmodus | Gerätefach: Lüfter: 2 x 175x69mm Filter: F7 (IN) + G4 (OUT) oder H12 (IN) + G4 (OUT) Batteriefach mit Differenzial: Klimaanlage, 500 W Gleichstrom-Wärmeabfuhrleistung |



Real-world deployment view of the DC Power Cabinet system configuration.

Showcase of the 13U hybrid power system configuration, providing ample space for equipment and battery integration.
42U DC Power System Cabinet Application (2)
Detailed view of the 42U deployment layout, highlighting the modular internal structure and organized space management.
