PLC-Splitter-Anwendungen im FTTH-Netzwerk

FTTH nutzt hauptsächlich PON-Netzwerktechnologie, die eine große Anzahl kostengünstiger optischer Splitter und anderer passiver optischer Komponenten erfordert. Optische Splitter sind integraler Bestandteil von FTTH, und mit der zunehmenden Verbreitung von FTTH wird die Marktnachfrage entsprechend steigen. Die traditionelle Technologie zur Herstellung optischer Splitter basiert auf der faserverstärkten bikonischen Verjüngung (FBT). Sie zeichnet sich durch ihre ausgereifte und einfache Technologie aus. Zu ihren Nachteilen zählen die zu große Anzahl an Splittern und die damit verbundene große Gerätegröße, was zu geringerer Ausbeute und steigenden Kosten pro Kanal führt. Zudem verschlechtert sich die Gleichmäßigkeit der Shunt-Reaktion. Die auf der FBT-Technologie basierenden Herstellungsverfahren für faserverstärkte optische Splitter konnten sich bisher nicht an die Marktanforderungen anpassen.

Ein PLC-Splitter (Planar Lightwave Circuit Splitter) ist ein passives Bauteil mit einem speziellen Wellenleiter aus planarem Siliziumdioxid, Quarz oder anderen Materialien. Er dient dazu, ein optisches Signal in zwei oder mehr Stränge aufzuteilen. PLC-Splitter sind in verschiedenen Teilungsverhältnissen erhältlich, die gängigsten sind 1:8, 1:16, 1:32, 1:64, 2:8, 2:16, 2:32 und 2:64. Es gibt zahlreiche PLC-Splitter-Typen, die den unterschiedlichen Anforderungen bei der Verbindung von OLTs und ONTs sowie der Aufteilung optischer Signale in passiven optischen FTTH-Netzen gerecht werden. PLC-Splitter sind in sieben Hauptbauformen erhältlich: Glasfaser-Splitter, Modul-Splitter, Rack-Splitter, Mini-Splitter, Tray-Splitter und LGX-Splitter.

• Blanker Glasfasersplitter
• ABS-Splitter
• Mini-Fasersplitter
• Tablettverteiler
• Rack-Montage-Splitter
• LGX-Splitter
• PLC-Splitter im Mini-Steckformat

Anwendungen

Bare Fiber PLC Splitter

Der PLC-Splitter für blanke Glasfasern besitzt keine Stecker an den Enden der blanken Faser. Er kann mit anderen Glasfasern in Pigtail-Kassetten, Testgeräten und WDM-Systemen verbunden werden, wodurch der Platzbedarf minimiert wird. Er wird häufig für FTTH, PON, LAN, CATV, Testgeräte und weitere Anwendungen eingesetzt.

Mini-SPS-Splitter

Mini-SPS-Splitter Der Mini-PLC-Splitter ähnelt optisch einem herkömmlichen PLC-Splitter. Er verfügt jedoch über ein kompakteres Edelstahlgehäuse, das einen besseren Faserschutz bietet, und seine Faserenden sind mit Glasfasersteckern versehen. Gängige Steckertypen sind SC, LC, FC und ST. Daher ist beim Einbau kein Spleißen der Fasern erforderlich. Der Mini-PLC-Splitter wird hauptsächlich für verschiedene Verbindungen an Verteilerkästen oder Netzwerkschränken eingesetzt.

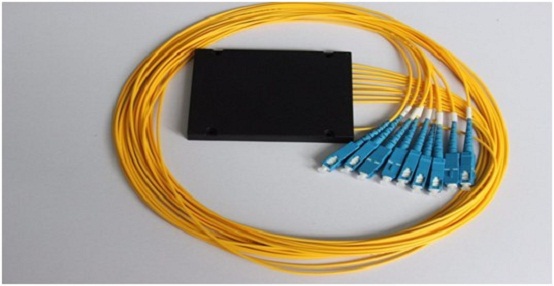

ABS-Gehäuse-SPS-Splitter

ABS-Box PLC-Splitter Das PLC-Splittermodul ist in einem ABS-Kunststoffgehäuse geschützt und passt sich so verschiedenen Installationsumgebungen und -anforderungen an. Gängige Splittermodule sind 1×4, 1×8, 1×16, 1×32, 1×64, 2×4, 2×8, 2×16 und 2×32. Es wird häufig in Verbindung mit Glasfaserverteilern für PON-, FTTH-, FTTX- und GOPN-Netzwerke eingesetzt.

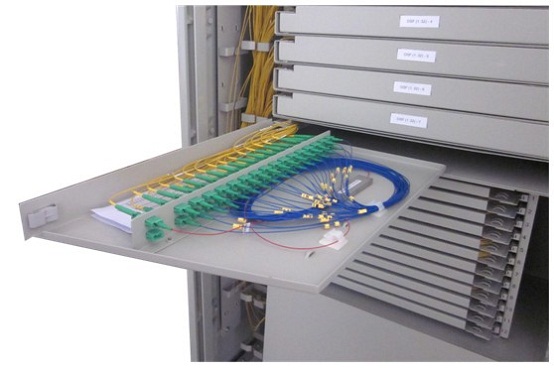

PLC-Splitter vom Typ Tray

Ein PLC-Splitter in Tray-Bauweise kann als Glasfaser-Tray betrachtet werden, das einen PLC-Glasfasersplitter in einem Tray enthält. Er wird häufig direkt in Glasfaserverteilerkästen oder -rahmen installiert. Für die Terminierung stehen FC-, SC-, ST- und LC-Steckverbinder zur Verfügung. Der PLC-Splitter in Tray-Bauweise ist eine ideale Lösung für die Aufteilung in der Nähe von OLTs oder ONUs.

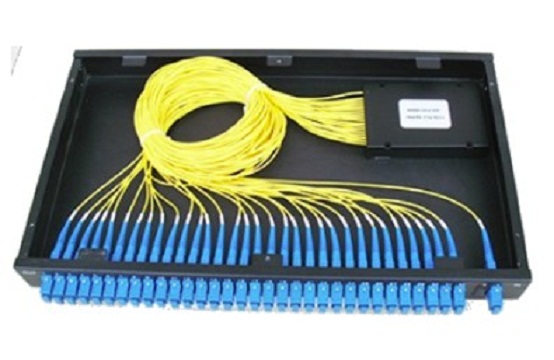

Rackmount-SPS-Splitter

Rackmount-SPS-Splitter Es eignet sich sowohl für Innen- als auch für Außenanwendungen in FTTx-Projekten, CATV-Anlagen oder Datenkommunikationszentren. Es nutzt den 19-Zoll-Rack-Standard, um den PLC-Splitter in einer Rack-Einheit unterzubringen.

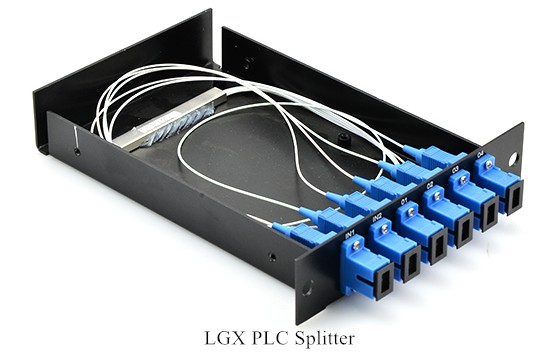

LGX PLC-Splitter

Der LGX PLC-Splitter (auch LGX Box PLC-Splitter genannt) verfügt über ein robustes Metallgehäuse zur Aufnahme der PLC-Splitter. Er kann einzeln verwendet oder einfach in Standard-Glasfaser-Patchpanels oder -Gehäusen installiert werden. Das standardmäßige LGX-Metallgehäuse ermöglicht eine Plug-and-Play-Integration ins Netzwerk und minimiert so das Installationsrisiko. Für die Installation sind weder Spleißarbeiten vor Ort noch Fachkräfte erforderlich.

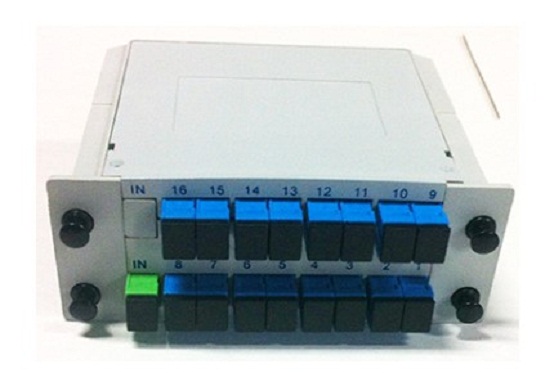

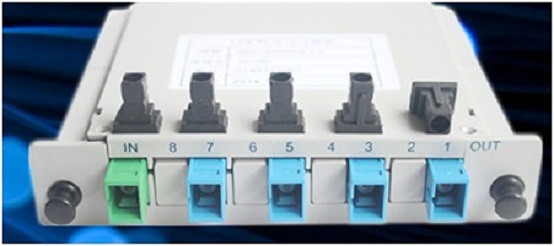

Mini-SPS-Splitter vom Stecktyp

Der Mini-PLC-Splitter zum Einstecken ist die kleine, kompakte Version. Er wird üblicherweise in der FTTH-Wanddose zur Glasfasersignalverteilung installiert.

Die oben genannten PLC-Splitter werden typischerweise für PON- und FTTH-Netzwerke eingesetzt. 1xN- und 2xN-Splitter sind gängige Ausführungen für verschiedene Anwendungen. Wählen Sie den passenden Splitter für Ihr Projekt. Bei weiteren Fragen oder technischen Problemen kontaktieren Sie uns bitte.
