Stapelbarer 48-V-Gleichstrom-Telekommunikationsschrank mit Batteriefach

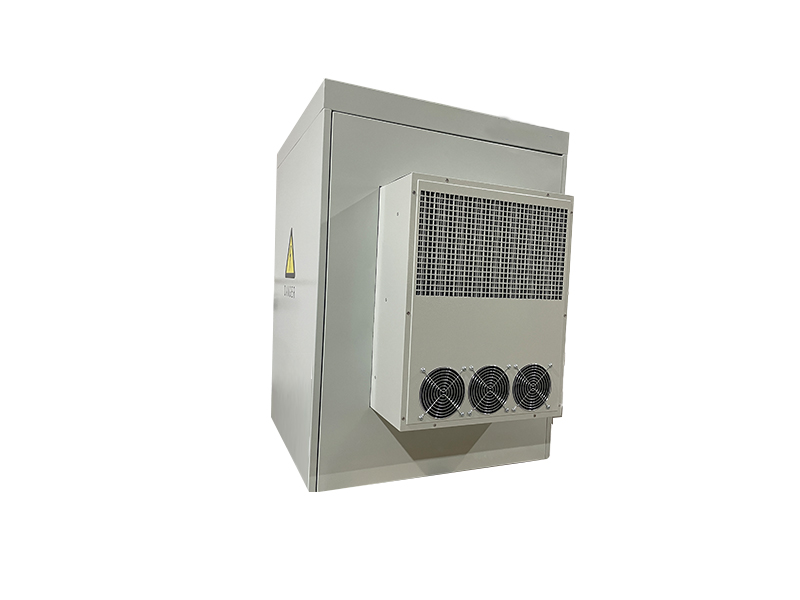

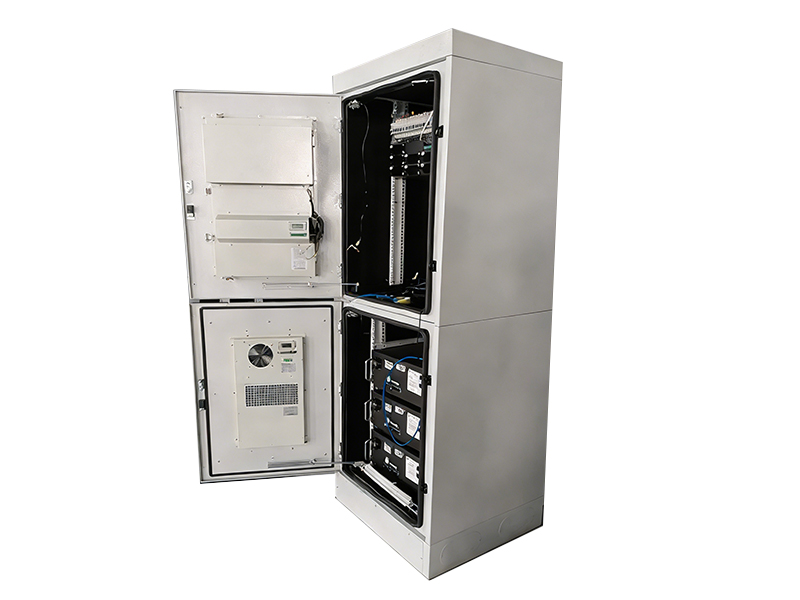

Der Zain Stapelbare Lösung stellt einen hochmodernen Ansatz für modulare Telekommunikationsinfrastruktur dar, der sich durch Folgendes auszeichnet: Hochleistungs-Gleichstrom-Netzschrank (750B 750T 1000Hmm) sicher auf einem separaten Batterieschrank (750B 750T 1300Hmm) gestapelt. Diese zweistufige Architektur bietet eine Gesamthöhe des Systems von 2300 mm und ermöglicht so eine platzsparende Installation auch bei hoher Dichte.

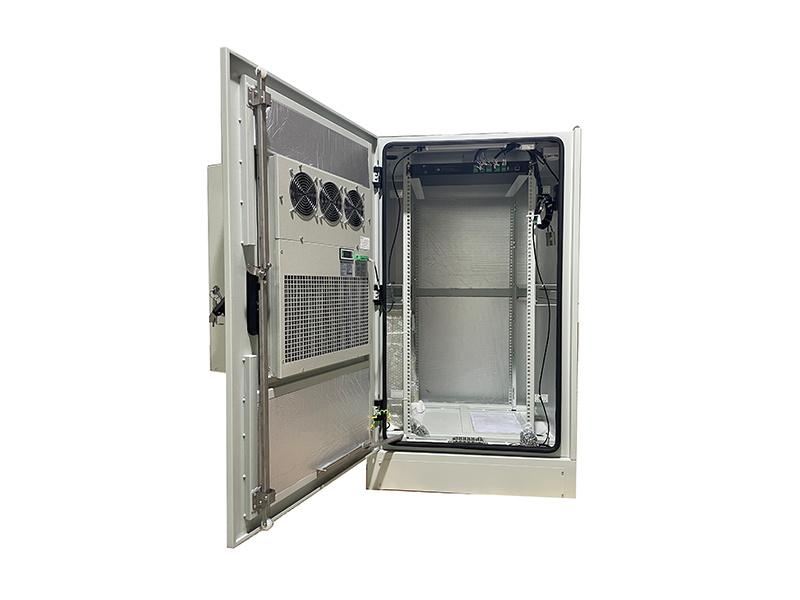

Entwickelt für Langlebigkeit, DC-Schrank Das Gehäuse besteht aus 1,2 mm starkem, verzinktem Blech, während der Batteriesockel für optimale Stabilität aus 1,5 mm starkem, feuerverzinktem Blech gefertigt ist. Die Stapelschnittstelle ist mit wasserdichten Gummistreifen versehen und durch robuste Schrauben und Muttern gesichert, um eine wetterfeste Abdichtung zu gewährleisten. Im Inneren ist das Gehäuse mit feuerfester, silberfarbener Isolierwolle ausgekleidet, um die Wärmestabilität zu erhalten und empfindliche Bauteile zu schützen.
Diese hochflexible, zweistufige Architektur wurde für anspruchsvolle netzunabhängige und Telekommunikationsstandorterweiterungen entwickelt und trennt die Stromversorgungseinrichtungen physisch vom Energiespeicher. Sie besteht aus einem robusten Gleichstrom-Leistungsschrank, der sicher auf einem separaten Batteriegehäuse mit hoher Kapazität montiert ist.

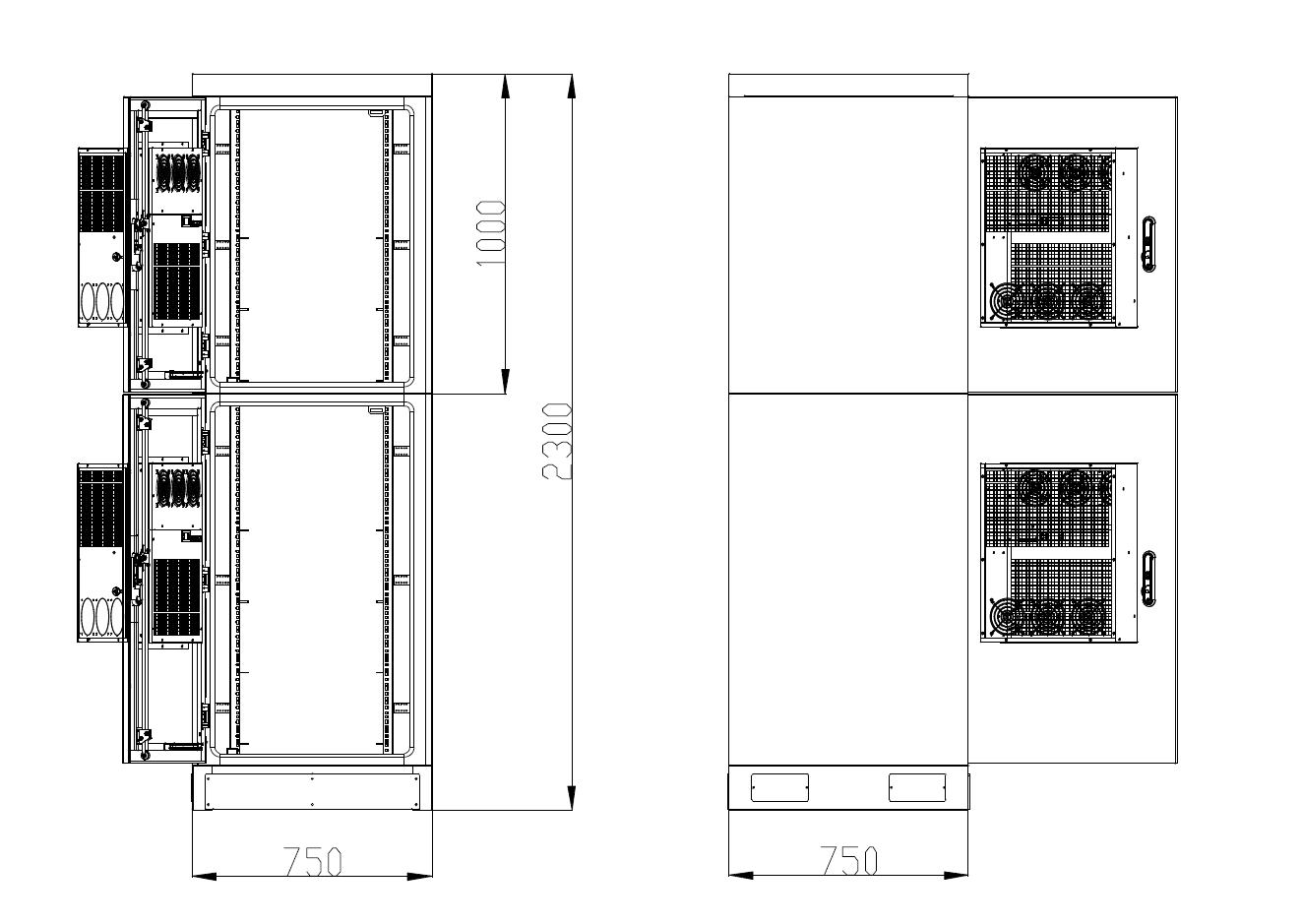

| Gesamtabmessungen (gestapelt) | B 750 mm × T 750 mm × H 2300 mm (Gesamthöhe) |
| DC-Geräteschrank | Abmessungen: B 750 mm × T 750 mm × H 1000 mm. Gefertigt aus 1,2 mm dickem, verzinktem Blech. Ausgestattet mit LED-Zugangsleuchten und einer Kupfer-Erdungsschiene am Boden. |
| Batterieschrank-Basis | Abmessungen: B 750 mm × T 750 mm × H 1300 mm (inkl. 150 mm Sockel). Gefertigt aus 1,5 mm starkem, feuerverzinktem Blech. Bietet Platz für 4 Paar Batteriehalterungen. |
| Batterieintegration | Konzipiert für 4U 150Ah-Batterien (H179 × B486 × T550 mm, ~60 kg), die in Standardracks mit 1U-Abstand installiert werden. |

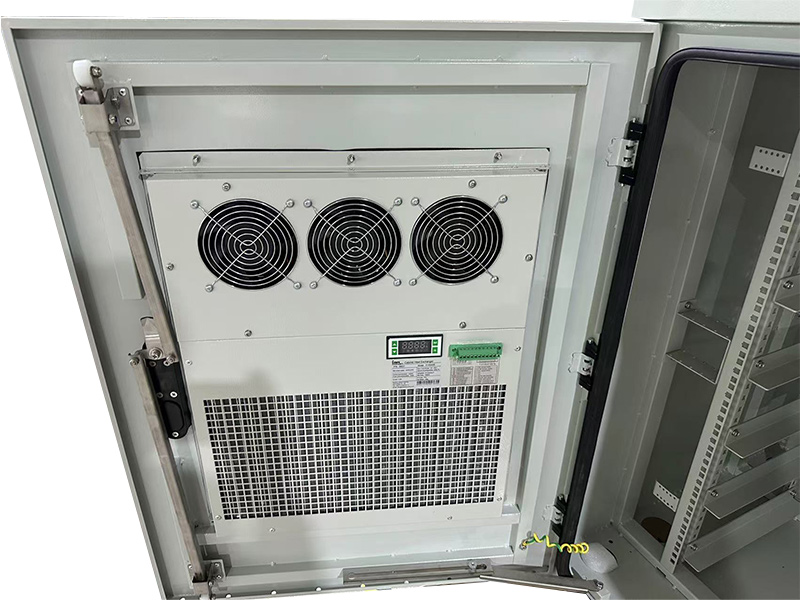

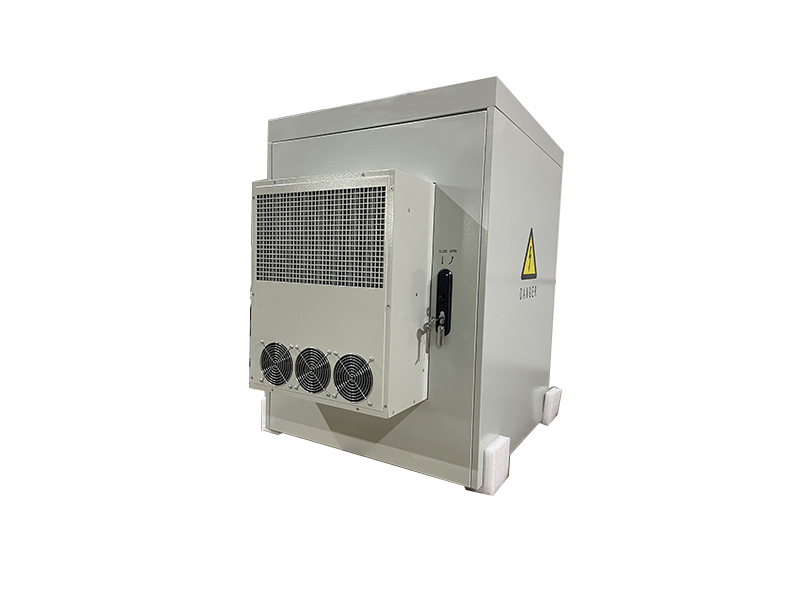

| Wärmemanagement | Der Batterieschrank verfügt über einen separaten 48-V-Gleichstrom-Wärmetauscher (150 W/K). Abmessungen: 450 × 560 × 250 mm. |

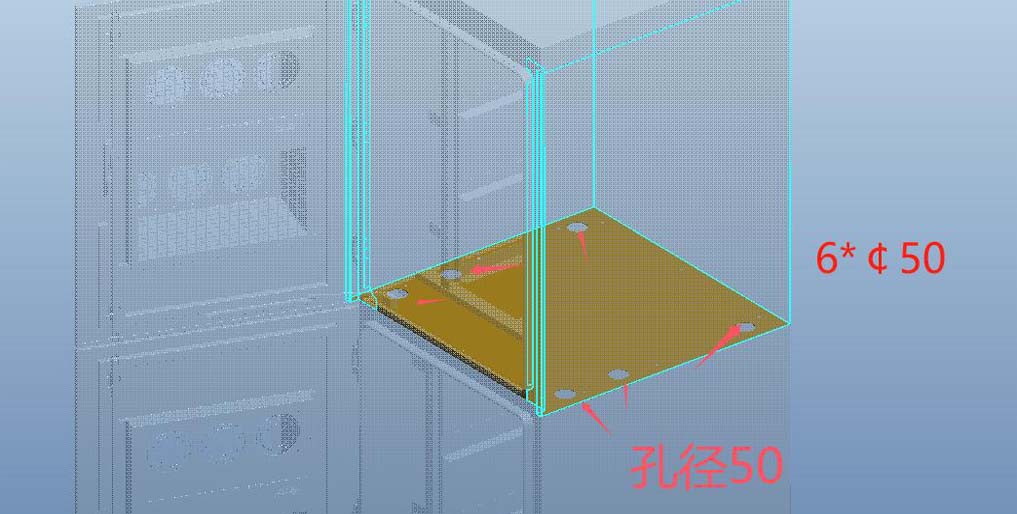

2. Präzisions-Kabeleinführungssystem

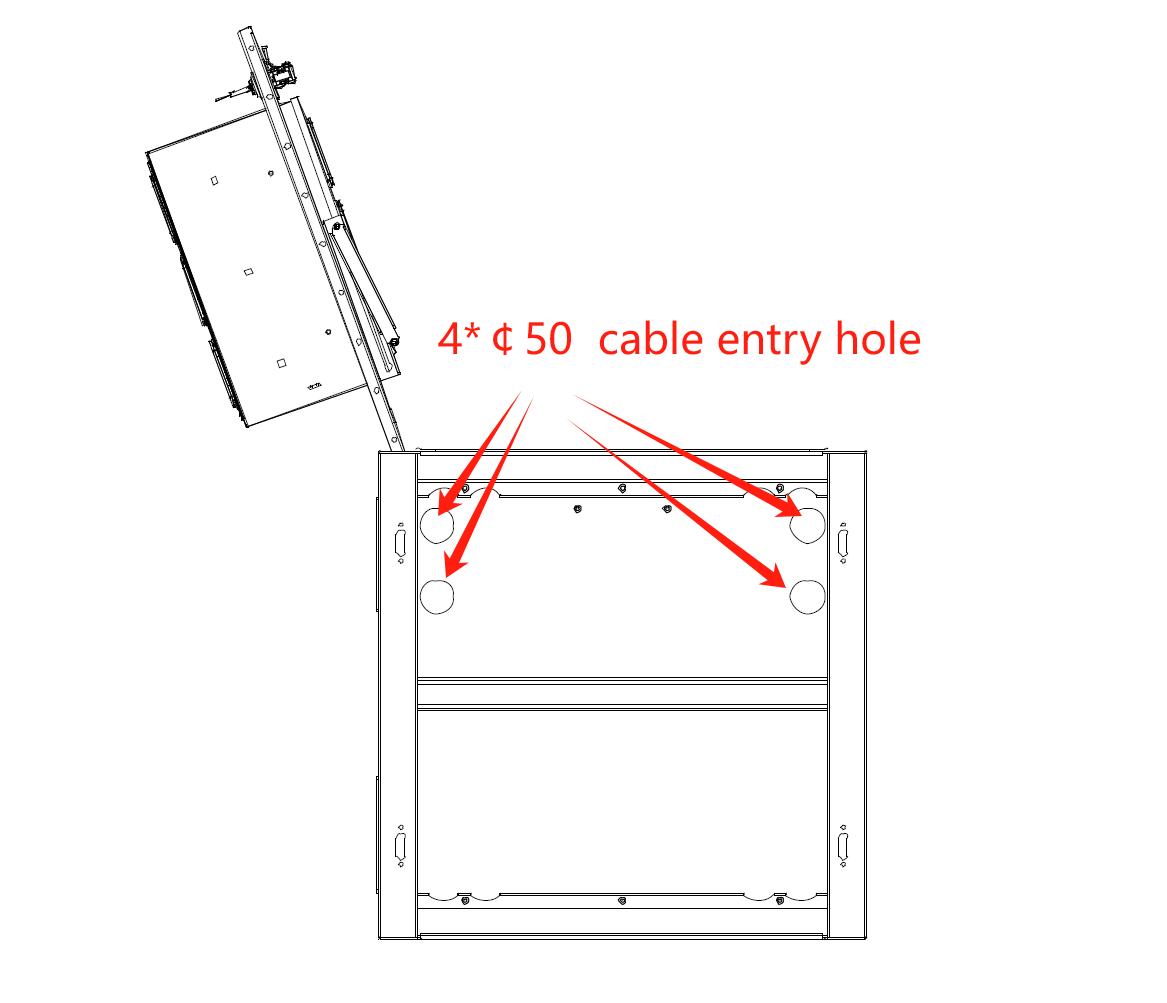

Verfügt über strategisch platzierte Kabeleinführungsöffnungen (4*￠50) an der Vorderseite links und rechts am Boden des Schranks, um die externe Verkabelung zu vereinfachen.
3. Wasserdichter Stapelmechanismus

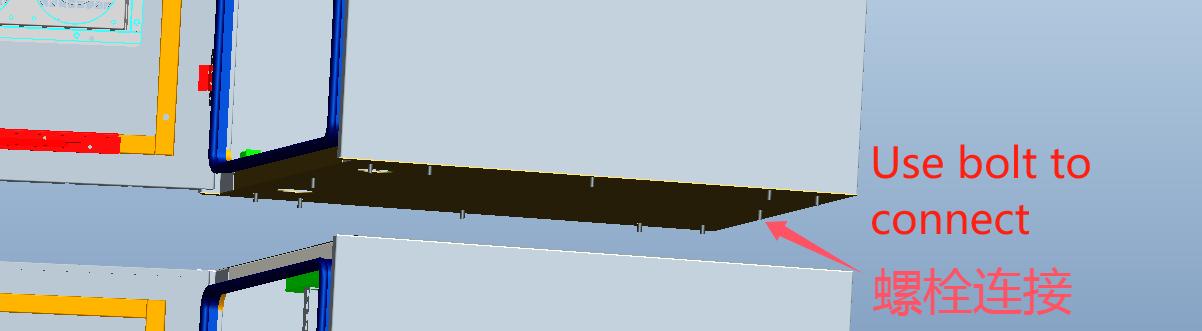

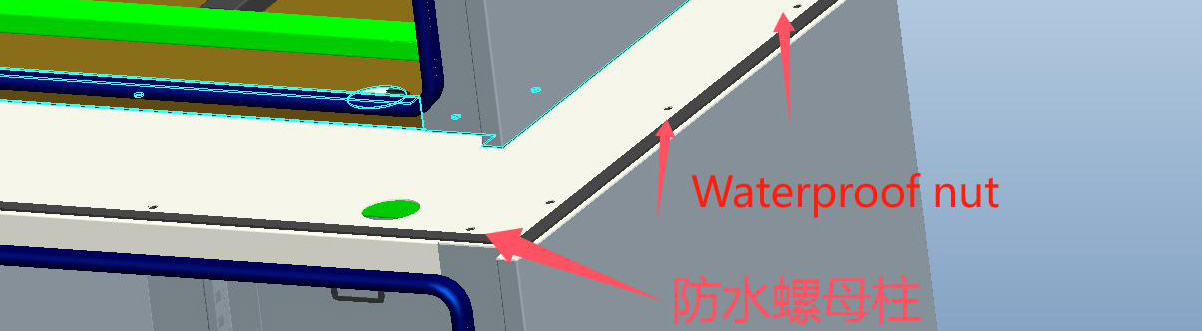

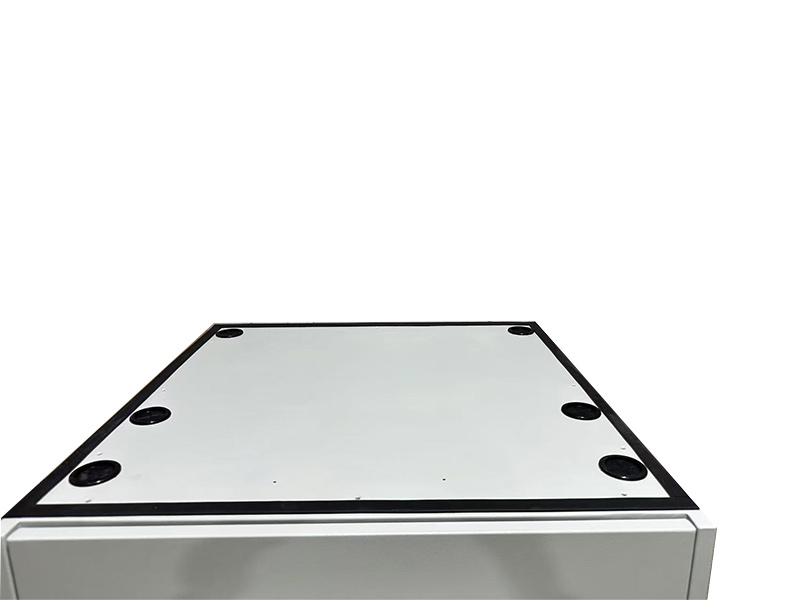

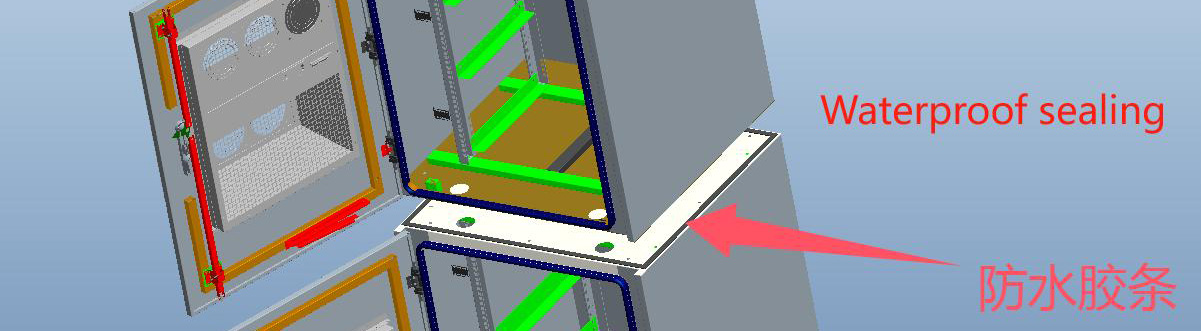

Der obere Gleichstromschrank ist mit robusten Schrauben und Muttern sicher auf dem Batteriesockel befestigt. Die Schnittstelle ist sorgfältig mit dicken, wasserdichten Gummistreifen und speziellen wasserdichten Muttern abgedichtet, um absolute Witterungsbeständigkeit zu gewährleisten.
4. Interne Leitungsführung und Isolierung

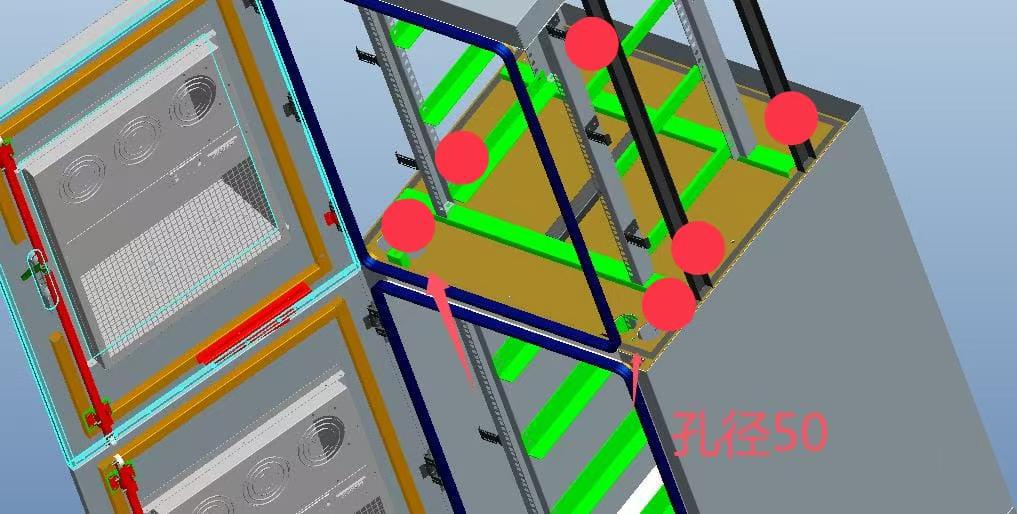

Die interne Kabelführung wird durch mehrere 50-mm-Durchführungen entlang der 19-Zoll-Montageprofile erleichtert. Darüber hinaus sind die Innenwände vollständig mit feuerfester, silberfarbener Isolierwolle ausgekleidet, um die Innentemperaturen präzise zu regulieren.

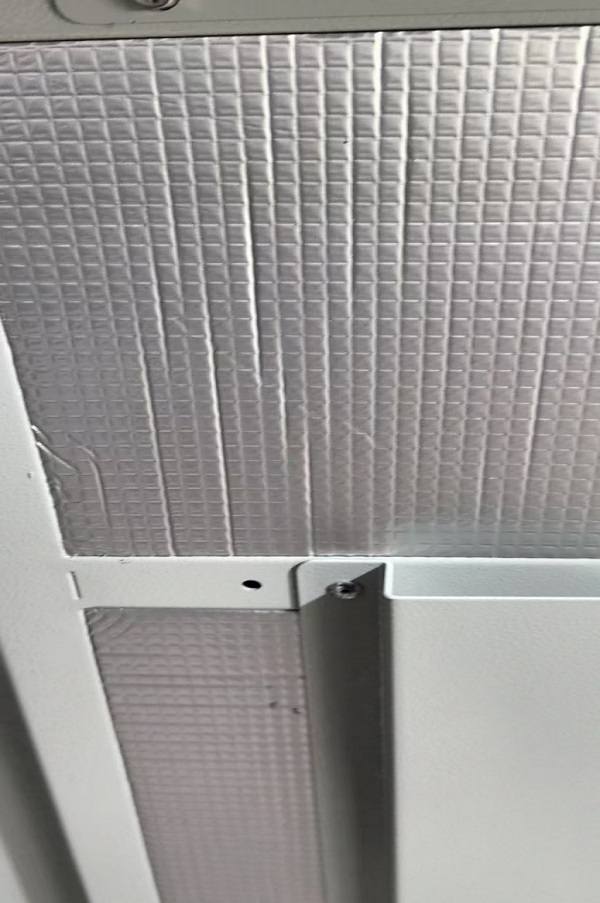

5. Die Dämmwolle der Schrankinnenwände besteht aus feuerfestem, silberfarbenem Material.
| Kategorie | Detaillierte Parameter |
|---|---|
| Eingabespezifikationen | Phase: Dreiphasenkompatibel mit Einphasenkompatibilität. |
| Spannung & Frequenz: Gleichrichtereingang: 85 V AC – 300 V AC (Nennspannung 220 V AC für 1-polige Ausführung und 380 V AC für 3-polige Ausführung). Frequenz: 45 Hz – 65 Hz (Nennwert: 50 Hz/60 Hz) | |
| Eingangskapazität und Schutz: 1×63A/3P MCB. AC-Eingangs-SPD: Bevorzugter Typ 1, Maximaler Ableitstrom 30-60KA. | |
| Produktion und Vertrieb | Betriebsspannung: 42 VDC - 58 VDC. |
| Maximale Kapazität: 24 kW (Unterstützt bis zu sechs 4-kW-Gleichrichter). | |
| Filialdetails: Batterie: 4×125A MCB. LLVD: 4×125A, 4×80A. BLVD: 4×80A, 4×63A, 4×40A. | |
| DC-Ausgangsschutz: SPD 20-40 kA Differenzial- und Gleichtaktbetrieb. | |
| Gleichrichtermodul | Effizienz: > 96% (230VAC, 20-80% Lastrate). |
| Nennleistung: 2000–4000 W pro Modul. Lüftergekühlt mit Sanftanlauffunktion. | |
| Intelligente Funktionen: Beinhaltet eine Lastverteilungsfunktion und ein Störspannungsrelais. | |
| Steuerung und Umgebung | Schnittstelle: LCD-Display, RS232-, RS485-, CAN-, FE- und LAN-Anschlüsse. |
| Signale: Interne Alarme (AI, DI), 8 potentialfreie Alarmausgänge. Speichert bis zu 1000 historische Datensätze. | |
| Umfeld: Betriebstemperatur: -40˚C bis +45˚C (mit Wärmetauscher). Luftfeuchtigkeit: 5 % - 95 % (nicht kondensierend). |

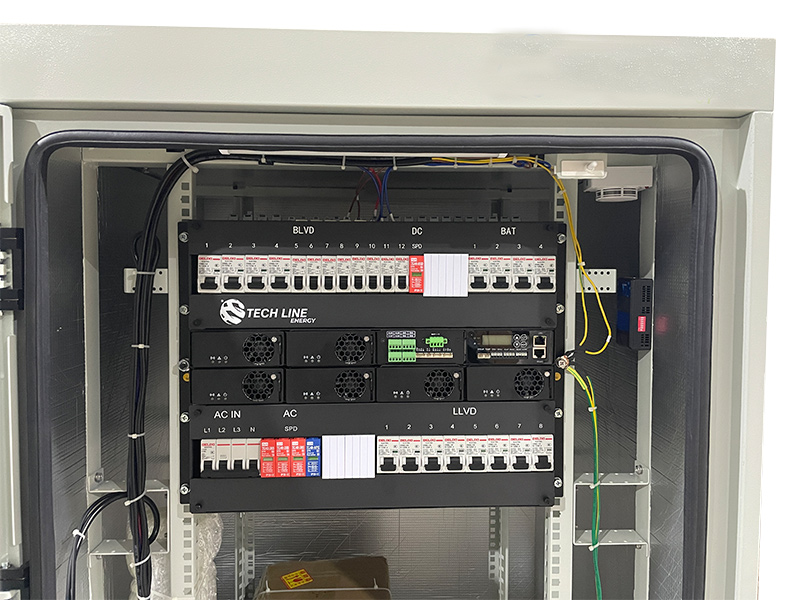

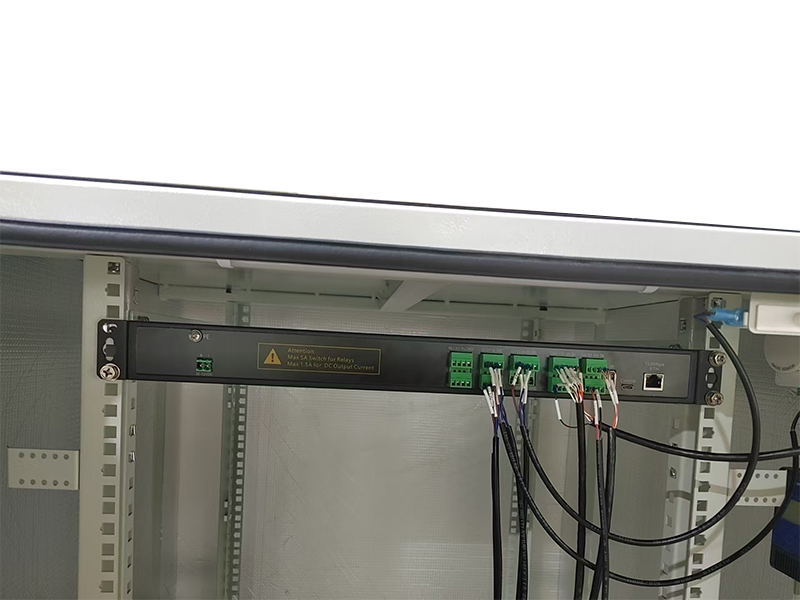

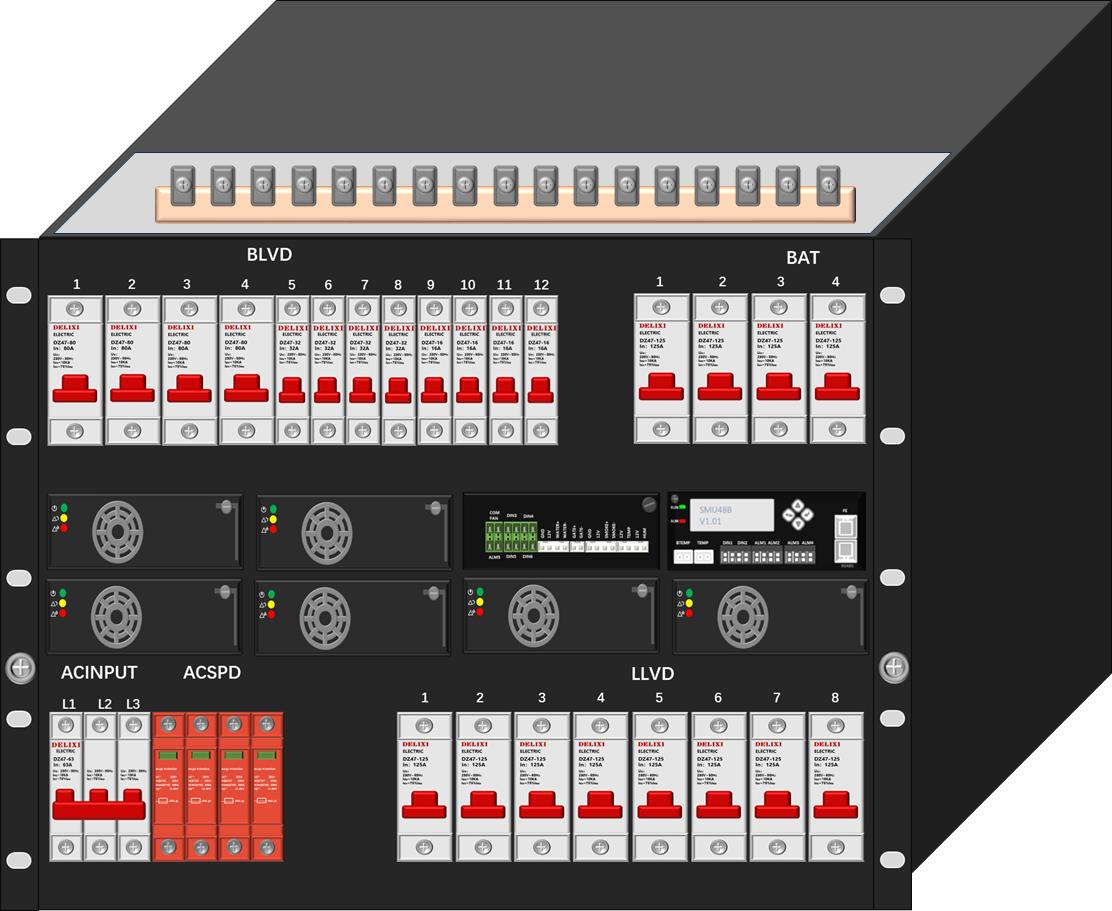

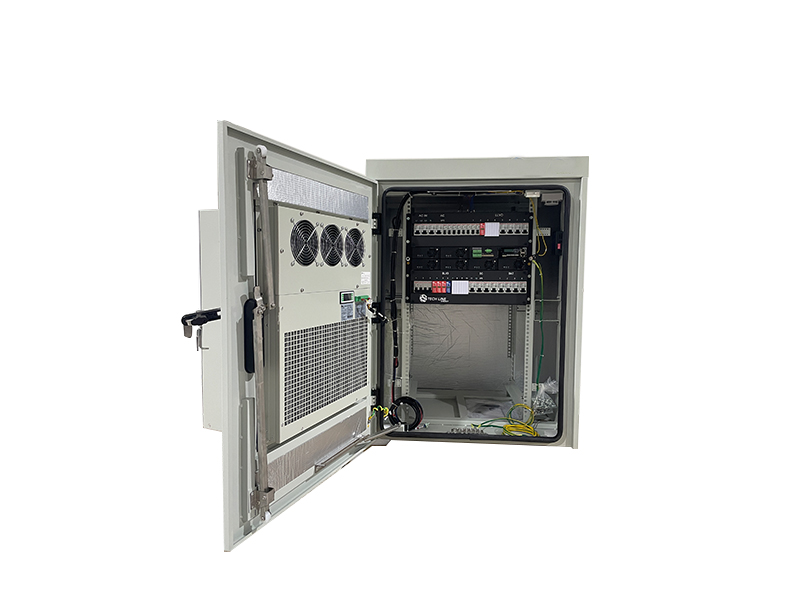

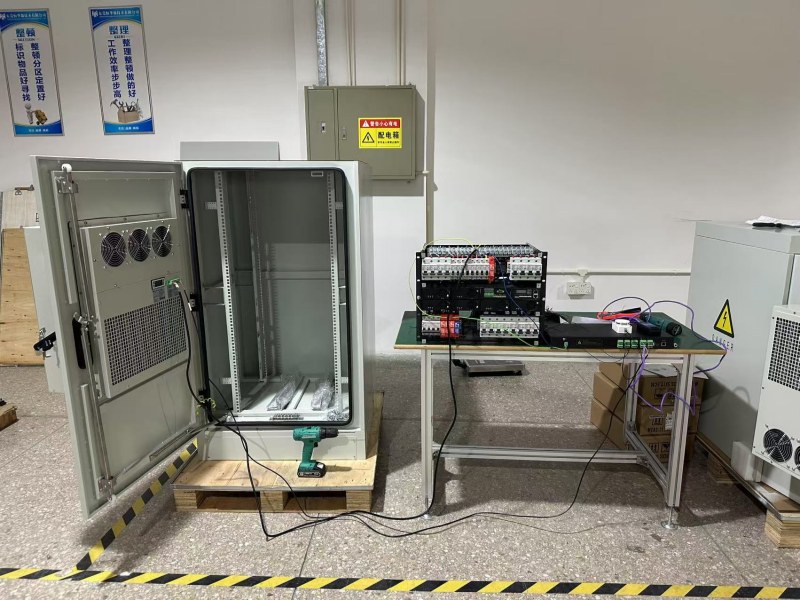

Nachfolgend ist das detaillierte 8U-Design mit der herkömmlichen MCB-Anordnung dargestellt. Die FSU ist als separates 1U-Modul ausgeführt und lässt sich nahtlos in den Batterieschrank integrieren. Für ein effizientes Kabelmanagement ist der hintere positive Ausgang mit einer speziellen Verkabelung ausgestattet. Kupfer-DehnstäbeWährend die negativen MCBs einzigartige Merkmale aufweisen Schlüsselförmige Anschlüsse.

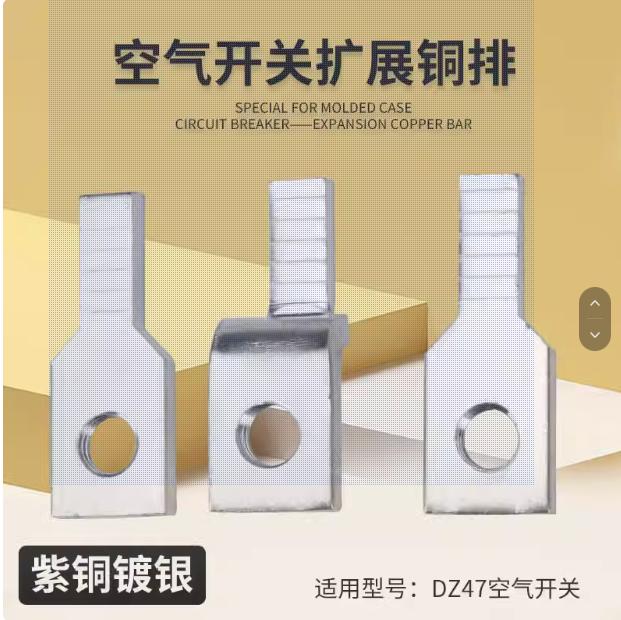

Kupferstab mit spezieller Ausdehnung

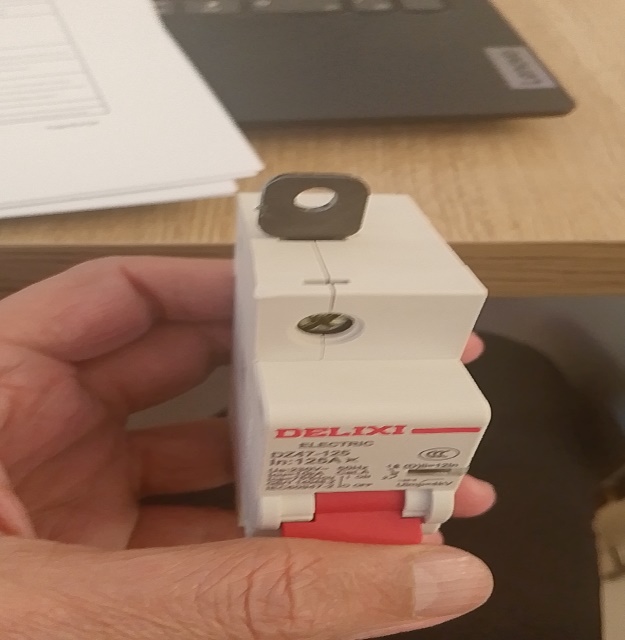

Leitungsschutzschalter mit schlüsselförmigem Anschluss
