Wie Sie das richtige Glasfaser-Patchkabel für Ihr Projekt auswählen

Ob Sie ein hochdichtes Rechenzentrum modernisieren, ein Storage Area Network (SAN) erweitern oder eine neue FTTX-Infrastruktur implementieren – die Leistungsfähigkeit Ihres gesamten Netzwerks hängt maßgeblich von einer kritischen Komponente ab: der Glasfaser-PatchkabelObwohl sie wie einfache Zubehörteile wirken, fungieren Glasfaser-Patchkabel als zentrales Nervensystem Ihrer Telekommunikationsanlage. Angesichts der Vielzahl an verfügbaren Ausführungen, Steckern und Manteltypen kann die Wahl des falschen Kabels zu erheblichen Signalbeeinträchtigungen, erhöhter Einfügedämpfung und letztendlich zu kostspieligen Ausfallzeiten führen. Als Experten für Energie- und Netzwerkspeicherlösungen unterstützen wir Sie bei der Auswahl des optimalen Glasfaser-Patchkabels für Ihre spezifische Anwendung.

1. Einzelmodus vs. Mehrmodus: Kennen Sie Ihre Entfernung

Der wichtigste Schritt bei der Auswahl eines Patchkabels ist die Bestimmung des Aderquerschnitts und des Lichtübertragungsmodus anhand der benötigten Übertragungsdistanz und Datenrate. Eine Verwechslung dieser Parameter führt sofort zu einem Netzwerkausfall.

• Einzelmodus (OS2): Es verfügt über einen sehr kleinen Kern (üblicherweise 9/125 µm), der nur einen Lichtweg zulässt. Diese Bauweise eliminiert die Modendispersion nahezu vollständig und eignet sich daher ideal für Fernübertragungen (bis zu 10 km und mehr). Sie wird häufig in Telekommunikationsnetzen und Campus-Backbones eingesetzt.
• Multi-Mode (OM3, OM4, OM5): Verfügt über einen größeren Kern (50/125 µm), der mehrere Lichtwege ermöglicht. Obwohl sie über längere Distanzen eine höhere Dämpfung aufweisen, eignen sie sich perfekt für Umgebungen mit kurzer Reichweite und hoher Kapazität wie Rechenzentren. Zum Beispiel die nächste Generation OM5-Kabel (typischerweise Lime Green) unterstützen ultraschnelle 40G- und 100G-Protokolle unter Verwendung der SWDM-Technologie (Short Wavelength Division Multiplexing), wodurch eine unglaubliche Bandbreite über ein einziges Faserpaar ermöglicht wird.

2. Die richtigen Steckverbinder und Polierarten auswählen

Die Art des benötigten Steckers hängt von Ihren aktiven Geräten und Transceivern ab. Gängige Steckertypen sind: LC, SC und FCFür moderne Umgebungen mit hoher Dichte, die eine schnelle Skalierbarkeit erfordern, MPO/MTP-Anschlüsse (Unterstützung von 8, 12 oder 24 Fasern in einer einzigen Schnittstelle) sind der absolute Standard.

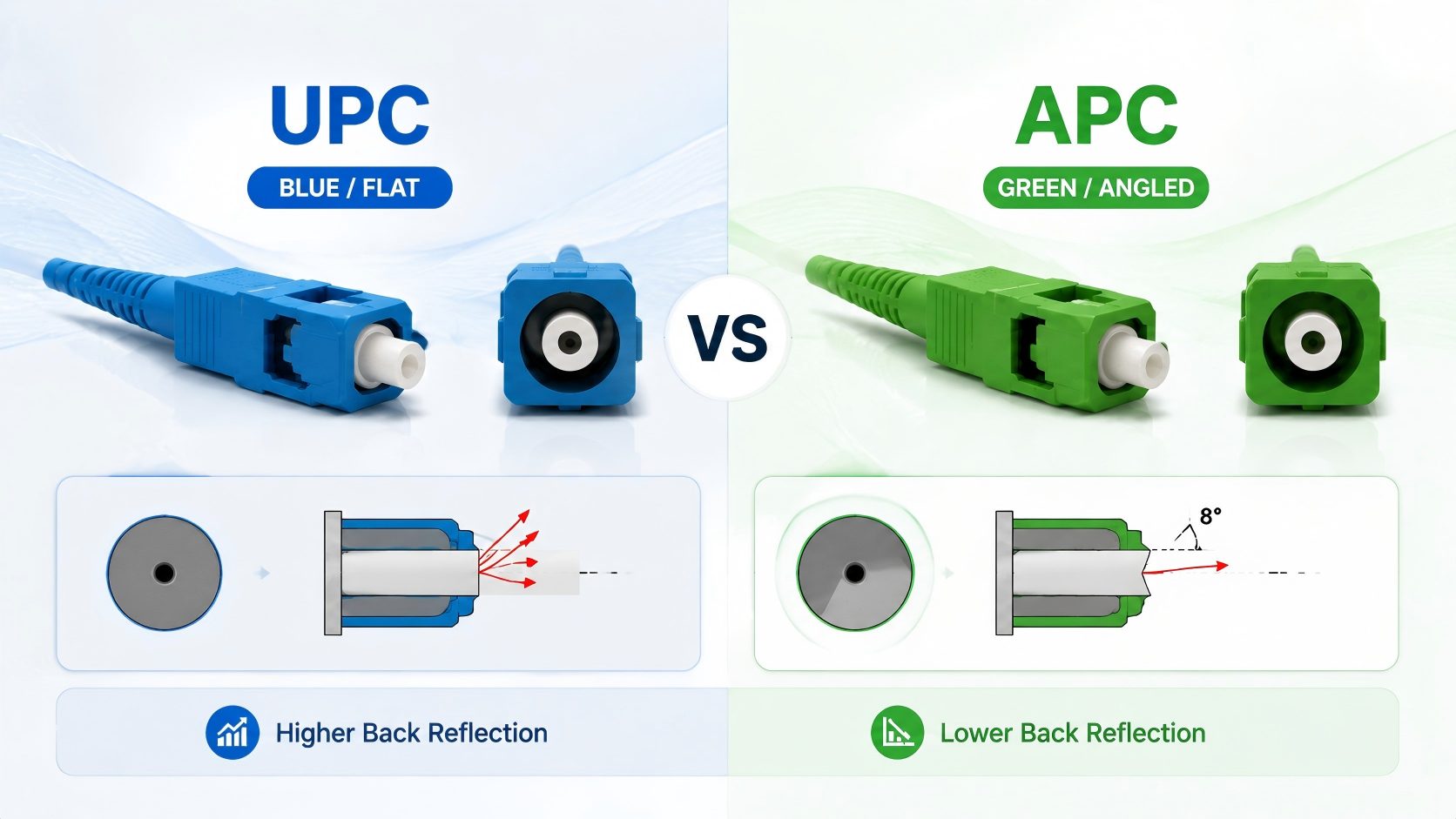

Neben der Form des Steckers muss man besonders auf die Politur der Stirnfläche achten, da diese direkten Einfluss auf die Rückreflexion (Rückflussdämpfung) hat:

• UPC (Ultra Physical Contact): Üblicherweise blau, geeignet für Standard-Ethernet und Datenübertragung. Die Stirnfläche ist plan poliert und leicht gewölbt.
• APC (Winkel-Körperkontakt): Üblicherweise grün, ist die APC-Technologie mit einem 8-Grad-Winkel zur Minimierung der Rückflussdämpfung ausgelegt. Reflektiertes Licht wird in die Ummantelung und nicht direkt zurück zur Lichtquelle geleitet. APC ist für sensible Anwendungen wie FTTx, PON und CATV obligatorisch.

3. Jackenmaterial: Sicherheit hat Priorität

Die äußere Ummantelung schützt nicht nur die empfindlichen Glasfasern im Inneren, sondern gewährleistet auch die Sicherheit Ihrer Anlage. Standard-PVC (OFNR) ist zwar weit verbreitet, LSZH (Raucharm, halogenfrei) LSZH-Schutzjacken sind besonders für den Einsatz in Innenräumen und Rechenzentren geeignet. Im seltenen Brandfall entwickeln sie nur minimalen Rauch und keine giftigen Halogengase und schützen so sowohl Personal als auch empfindliche Elektronik vor Korrosionsschäden.

4. Kabelstruktur: Simplex, Duplex oder Fan-Out?

Abschließend sollten Sie bedenken, wie das Kabel die Signale weiterleitet. Simplex Kabel besitzen an jedem Ende eine Faser und einen Stecker und werden hauptsächlich für bidirektionale (BiDi) Transceiver verwendet. Doppelhaushälfte Die Kabel verfügen über zwei Fasern (typischerweise nebeneinander in Achterform) für gleichzeitiges Senden und Empfangen. Für erweiterte Routing-Funktionen Fan-out (Ausbruch) Bei diesen Kabeln befindet sich an einem Ende ein Multi-Fiber-Stecker (wie MPO), der am anderen Ende in mehrere Duplex-Stecker (wie LC) aufgeteilt wird. Dadurch können mehrere Server über einen einzigen Highspeed-Switch-Port versorgt werden.

Kurzübersicht: Leitfaden zur Auswahl des Fasermodus

Abschließende Gedanken: Für die Modernisierung Ihrer Infrastruktur benötigen Sie präzise Hardware. Achten Sie stets darauf, werksgeprüfte, vorkonfektionierte Kabel mit zertifiziert geringer Einfügedämpfung zu erwerben, um eine stabile Netzwerkbasis zu gewährleisten.
