24F OM5 MPO/PC zu MPO/PC Multimode-Patchkabel, limettengrün, LSZH

Heim Produkte 2. Rechenzentrumslösungen 2.3 MPO 2.3-1 MPO-Patchkabel

24F OM5 MPO/PC zu MPO/PC Multimode-Patchkabel, limettengrün, LSZH

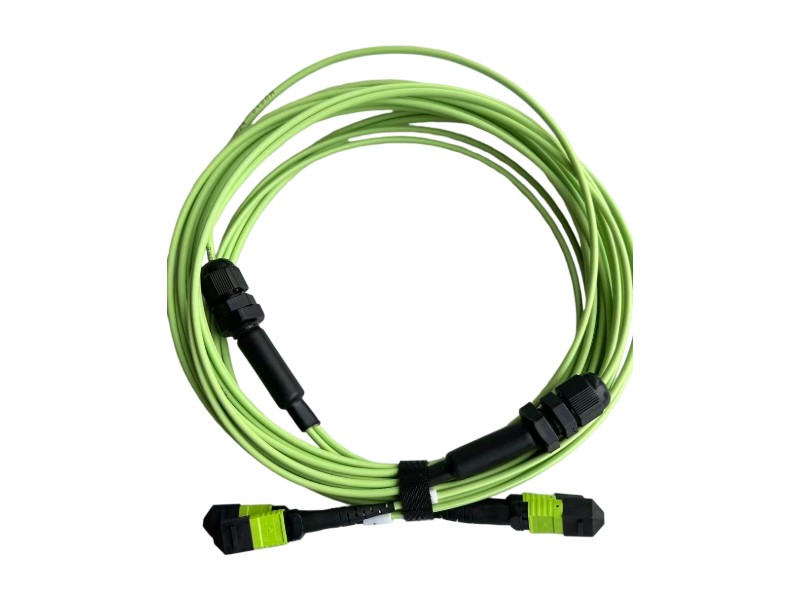

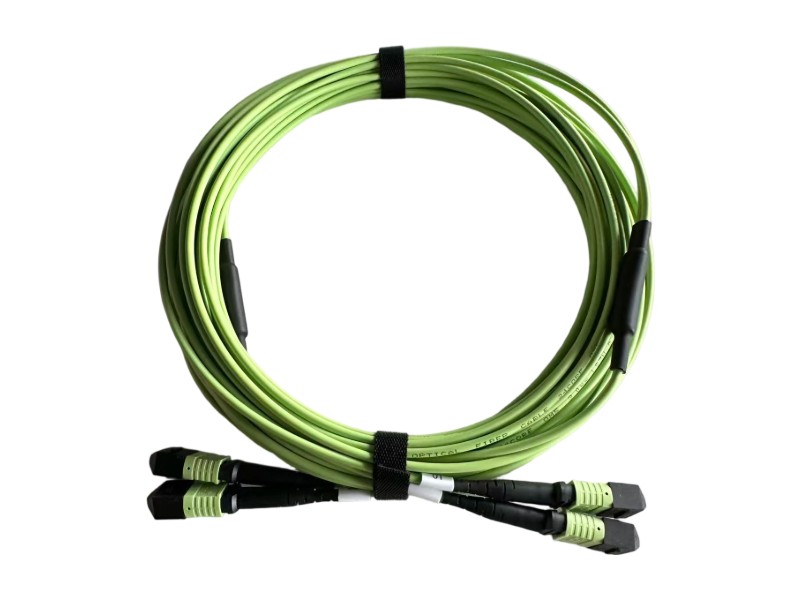

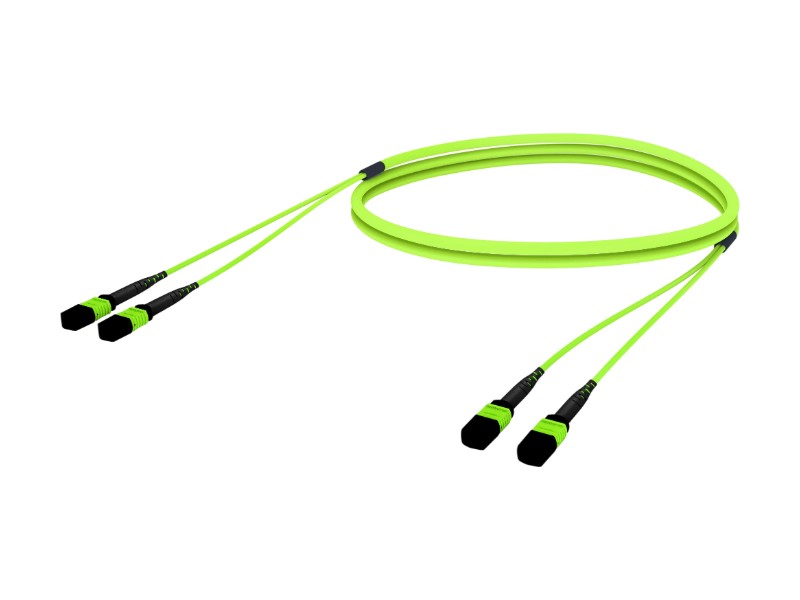

24F OM5 MPO/PC zu MPO/PC Multimode-Patchkabel, limettengrün, LSZH

Erhöhen Sie Ihre Netzwerkkapazität mit dem K&M 24-Faser OM5 MPO/PC zu MPO/PC Multimode-Patchkabel, speziell entwickelt für die Rechenzentrumsumgebungen der nächsten Generation mit 40G und 100G.



Dieses hochdichte Kabel mit 24 vorkonfektionierten OM5-Fasern in einem flammhemmenden, limettengrünen LSZH-Mantel unterstützt eine erweiterte Bandbreite im Wellenlängenbereich von 850 nm bis 953 nm. Es entspricht dem Standard IEC-61754-7 und bietet herausragende optische Leistung mit dämpfenden Optionen sowie eine hohe Druckfestigkeit von 1000 N/100 mm. Dadurch gewährleistet es eine dauerhafte und fehlerfreie Übertragung in kritischen SAN-, EDA- und hochdichten Architekturen.

Inquiry now

MPO-Kabel, OM5 2 MPO/PC 12 (F) auf 2 MPO/PC 12 (F), Glasfaser-Trunkkabelbaugruppe,

24-Faser, Typ B, Key Up/Key Up, DUPLEX, Limettengrün (mit Kabelverschraubung optional)

Hauptmerkmale

  • MPO-Steckverbinder gemäß IEC-61754-7, schnell einsatzbereit
  • 100 % vorkonfektioniert und im Werk getestet, um die Übertragungsleistung sicherzustellen
  • Hohe Kompatibilität, Flexibilität und Systemleistung
  • Einhaltung der 40G- und 100G-Protokolle
  • Unterstützt Temperaturen bis zu 12F, 24F, 48F, 72F, 96F, 144F; kundenspezifische Produkte sind erhältlich.

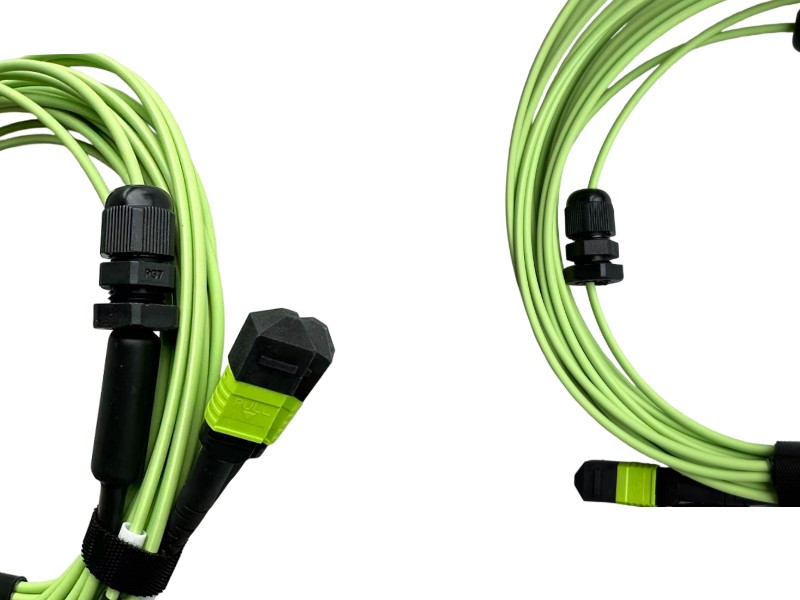

24F OM5 MPO/PC Lime green patch cord

Anwendung

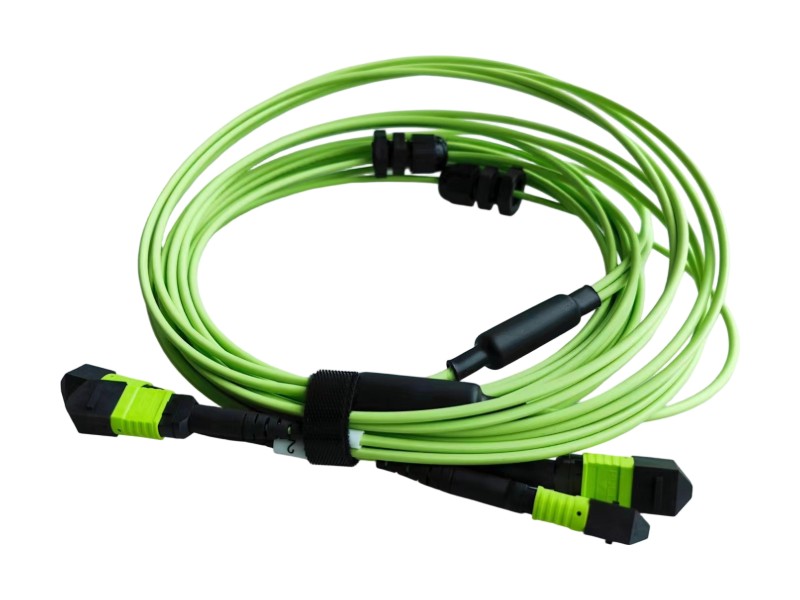

  • SAN (Speichernetzwerk)
  • Rechenzentrumsnetzwerk
  • LAN/SAN-Switch-Geräteverteilungsbereich (EDA)
  • Hochdichte Architekturen

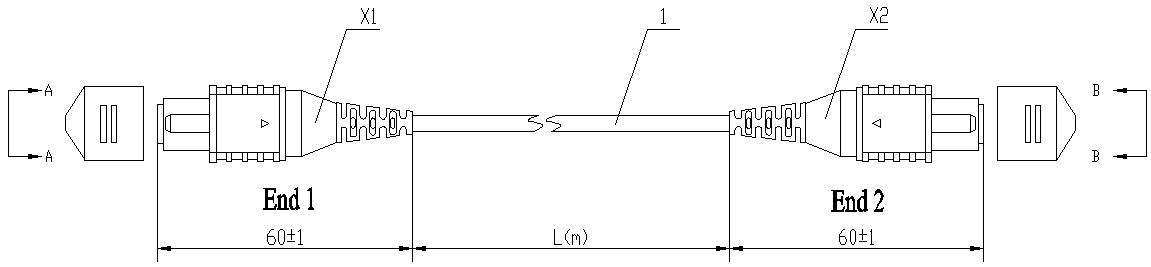

Umrisszeichnung & Montagedetails

Optical cable assembly outline drawing

Umrisszeichnung einer optischen Kabelbaugruppe

Elemente der in der obigen Abbildung dargestellten optischen Kabelbaugruppe

NEIN.ElementAnforderungenNEIN.ElementAnforderungen
X1MPO-Anschluss12 Kerne13,0-mm-LichtwellenleiterkabelSiehe Anhang A

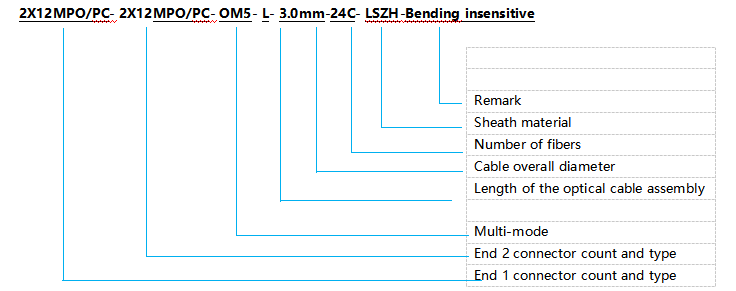

Typ und Spezifikation



Liste von Patchkabeln unterschiedlicher Länge

NEIN.StücklisteTyp und SpezifikationLänge (L)
1 2x12MPO/PC(12F) bis 2x12MPO/PC (12F) limettengrün Typ B OM5 Länge25 m

Anhang A

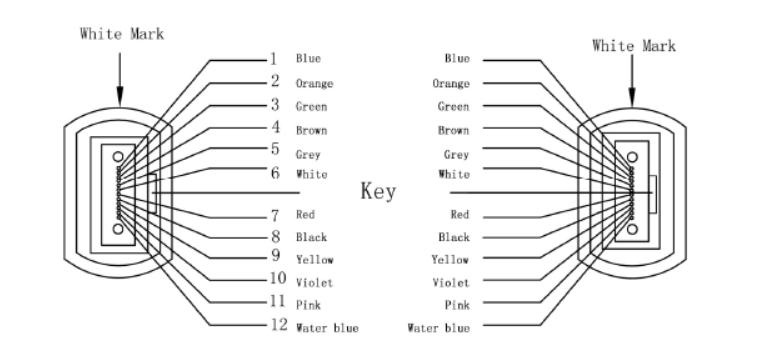

PIN-Code der MPO-Steckverbinder

PIN code of MPO connectors

Pinbelegung

AnfangsteilFarbeEndteil
X1-1BlauX2-1
X1-2OrangeX2-2
X1-3GrünX2-3
X1-4BraunX2-4
X1-5GrauX2-5
X1-6WeißX2-6
X1-7RotX2-7
X1-8SchwarzX2-8
X1-9GelbX2-9
X1-10LilaX2-10
X1-11RosaX2-11
X1-12AquaX2-12

Kabelquerschnitt

Cable Cross section

Optische Leistung

Leistung des MPO-Steckverbinders

MPO-AnschlussStandard
SM MT Ferrule		Geringer Verlust
SM MT Ferrule		Standard
MM MT-Ferrule		Geringer Verlust
MM MT-Ferrule
APCPCAPCPCPCPC
Einfügungsdämpfung (dB)Typisch0,500,500,300,300,500,30
Maximal0,700,700,500,500,700,50
Rückflussdämpfung (dB)604560452020
Austauschbarkeit (dB)≤0,3 dB
Haltbarkeit (dB)<0,2 dB (500 Paarungen, gemäß EIA-455-21A)
Zugfestigkeit (dB)≤0,3 dB (Max. 66 N)
Betriebstemperatur (℃)-20 ~ +60
Lagertemperatur (℃)-40 ~ +80

Strukturparameter

ArtikelSpezifikation (2-12 Kerne)Spezifikation (14-24 Kerne)
Faseranzahl2-1214-24
Optische FaserDurchmesser (±5 μm)250
Farbe1. Weiß 2. Blau 3. Orange 4. Grün
5. Braun 6. Grau 7. Rot 8. Schwarz
9. Gelb 10. Violett 11. Rosa 12. Türkis		Die zweite Gruppe von 12 Fasern mit schwarzen Ringen ist von der ersten Gruppe von 12 Fasern getrennt, und die Farbe der Faser Nr. 20 ist natürlich.
KernverstärkungAramidgarn
JackenmaterialLSZH
KabelFarbeGelb für Singlemode-Faser; Orange für Multimode-Faser;
Oder andere Farben auf Anfrage erhältlich
Außendurchmesser (±0,5 mm)3.03.8
Kabelgewicht (kg/km)Anhang 8.3Anm. 10.8

Optische Eigenschaften

Einzelmodus

FasertypEinzelmodus G652D
(1310/1550 nm)		Einzelmodus G657A1
(1310/1550 nm)		Einzelmodus G657A2
(1310/1550 nm)
DämpfungTypisch0,36/0,220,36/0,220,36/0,22
Maximal0,5/0,40,5/0,40,5/0,4
Nulldispersionssteigung≤0,091 ps/km·nm²≤0,092 ps/km·nm²≤0,092 ps/km·nm²
Dispersion (1285~1340nm)-3,5 – 3,5 ps/(nm·km)-3,5 – 3,5 ps/(nm·km)-3,5 – 3,5 ps/(nm·km)
Modenfelddurchmesser (bei 1300 nm)9,3 ± 0,4 µm8,8±0,4 µm8,8±0,4 µm
Grenzwellenlänge Kabel (nm)≤1260 nm≤1260 nm≤1260 nm
Mindestbiegeradius (mm)16 mm10 mm7,5 mm
Manteldurchmesser (µm)125±1,0125±1,0125±1,0

Multi-Modus

Fasertyp

Multi-Modus

(62,5/125µm)
(850/1300 nm)

Multi-Modus

(50/125µm)
(850/1300 nm)

Multi-Modus

BIOM3
(850/1300 nm)

Multi-Modus

BIOM4
(850/1300 nm)

Dämpfung (dB)Typisch3,0/1,03,0/1,03,0/1,03,0/1,0
Maximal3,5/1,53,5/1,53,5/1,53,5/1,5
Bandbreite (MHz·km)≥200/≥500≥500/≥500≥1500/≥500≥3500/≥500
Effektive Modenbandbreite----/--------/----≥2000/----≥4700/----
10 Gigabit Ethernet SX (MHz·km)--------≤300/----≤550/----
Mindestbiegeradius (mm)30307,57,5
Manteldurchmesser (µm)125±1,0125±1,0125±1,0125±1,0

Multi-Modus

Fasertyp

Multi-Modus

OM5
(850/953 nm/1300 nm)

DämpfungTypisch3.0 / ---- / 1.0
Maximal3,5 / ---- / 1,5
Bandbreite@850nm≥3500 MHz·km
@953nm≥1850 MHz·km
@1300nm≥500 MHz·km
Effektives Modal
Bandbreite		@850nm≥4700 MHz·km
@953nm≥2470 MHz·km
10 Gigabit Ethernet SX @850nm≤600 MHz·km
Minimaler Biegeradius7,5 mm
Manteldurchmesser (µm)125±1,0

* Andere optische Eigenschaften sollten den internationalen Normen IEC 60793/IEC60794 oder ITU-T entsprechen.

Eigenschaften Anforderungen

Mechanische Eigenschaften

Mechanische EigenschaftenFaseranzahl 2~4Faseranzahl 6~12Faseranzahl 14-24
ZugfestigkeitInstallation440N660N1320N
Betrieb130N200N400N
Minimaler Biegeradius
(D: Kabeldurchmesser)		Installation20D20D20D
Betrieb10D10D10D
Druckfestigkeit1000 N/100 mm1000 N/100 mm1000 N/100 mm

* Die mechanischen Eigenschaften anderer optischer Fasern und Kabel müssen den internationalen Normen der IEC 60794 entsprechen.

Umweltmerkmale

Transporttemperatur-20℃ ~ +60℃
Lagertemperatur-20℃ ~ +60℃
Installationstemperatur-20℃ ~ +60℃
Betriebstemperatur-20℃ ~ +60℃
FlammschutzmittelIEC 60332-1

Verpackung, Kennzeichnung & Lieferung

Verpackung

Trommeln aus Holz oder Sperrholz mit Schutzvorrichtungen.

Markierung

Kabelmarkierung alle Meter durch:

  • Projektname oder Projektinhaber
  • Herstellungsjahr
  • Kabeltyp
  • Anzahl der Fasern
  • Kabellänge
  • Etc. Oder nach Bedarf

Lieferlänge

Die Standardlieferlänge beträgt 2 km/Fass.

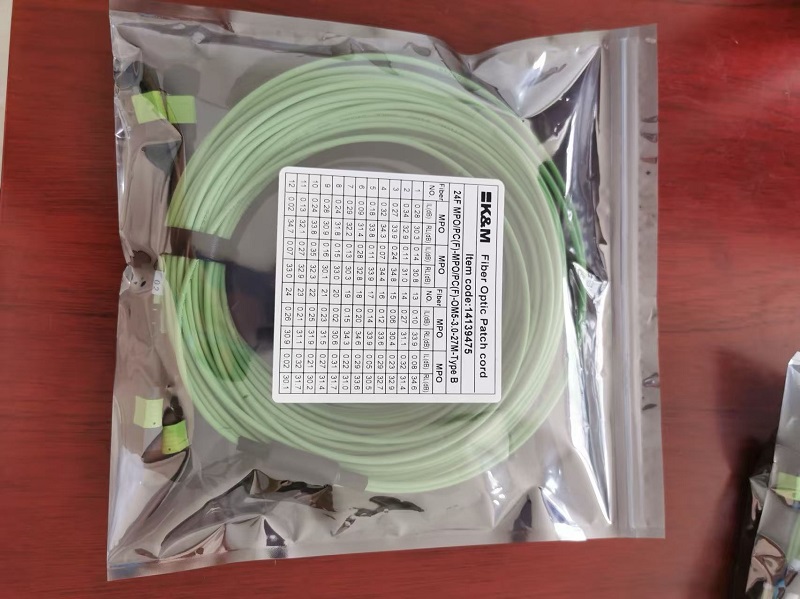

Paketbeispiel1

packaging details

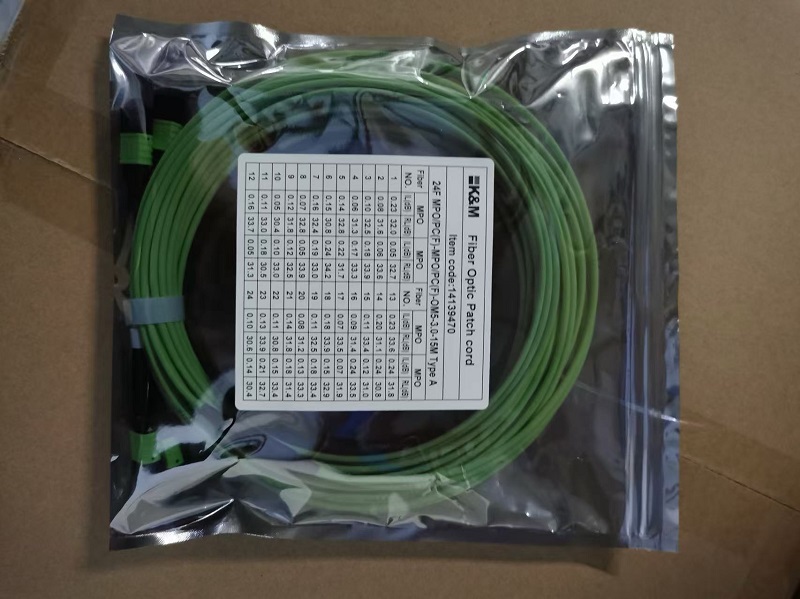

Paketbeispiel2

packaging details

Bestellinformationen

BOCS-G3D-2.0-FA00-2Z

1. Dichtpuffermaterial2. Kabelfarbe auswählen3 Faseranzahl4. Fasertyp auswählen
Z=LSZH
H=Hytrel		O = Orange
Y = Gelb
A=Wasser
Andere Farben auf Anfrage erhältlich.		014~024B1.3=G652D
B6a1=G657A1
B6a2=G657A2
A1=50/125μm
A1b=62,5/125μm
BIOM3=Biegeunempfindlich-Maxband OM3
BIOM4 = Biegeunempfindliches Maxband OM4
OM5 = Biegeunempfindliches Maxband OM5

Bestellinformationen

X bis XXXXXXXXX
AnschlusstypMPO PolnischGehäusefarbeFasertypFaseranzahlKabellängeZopflängeKabeltypPolarität
1 = MPO-Weiblich
2 = MPO-Männchen
3 = LC/APC
4 = LC/UPC
5 = SC/APC
6 = SC/UPC
7 = FC/APC
8 = FC/UPC
9 = ST
0 = MU
S = Speziell		1 = UPC
2 = PC
3 = APC 8 Grad		1 = Beige
2 = Wasser
3 = Grün
4 = Gelb
5 = Schwarz
6 = Rot
S = Speziell		1 = SM 9/125 G652D
2 = SM 9/125 G657A
3 = MM 50/125 (OM2)
4 = MM 50/125 (OM3)
5 = MM 50/125 (OM4)
6 = MM 62,5/125 (OM1)		1 = 8
2 = 12
3 = 24
4 = 48
5 = 72
6 = 96
7 = 144
S = Speziell		0 = 0,5 m
1 = 1,0 m
2 = 2,0 m
3 = 3,0 m
S = Speziell		0 = 0 m
1 = 0,5 m
2 = 0,6 m
3 = 1,0 m
4 = 1,5 m
5 = 2,5 m
6 = 3,0 m
S = Speziell		1 = Blankoband
2 = Oval
3 = Runde
S = Speziell		A = Polarität A
B = Polarität B
C = Polarität C

Häufig gestellte Fragen


Q Was ist der Hauptvorteil der Verwendung eines 24-Faser-OM5-MPO-Kabels?
A: Die 24-Faser-Konfiguration ermöglicht extrem hohe Verbindungsdichten und ist daher ideal für 100G-Netzwerk-Upgrades. Die OM5-Faser unterstützt speziell Kurzwellen-Multiplexing (SWDM) und erhöht so die Bandbreite im Bereich von 850 nm bis 953 nm.
Q Kann ich dieses OM5-Patchkabel mit meinem bestehenden OM3- oder OM4-Netzwerk verwenden?
A: Ja, OM5-Glasfaser ist vollständig abwärtskompatibel mit OM3- und OM4-Netzen. Um jedoch ihre volle Breitbandfähigkeit auszuschöpfen und die maximale Reichweite zu erzielen, empfiehlt sich die Kombination mit kompatiblen SWDM-Transceivern.
Q Ist dieses 24F MPO-Kabel für die rauen Bedingungen in Rechenzentren geeignet?
A: Absolut. Es zeichnet sich durch eine robuste Druckfestigkeit von 1000 N/100 mm aus und ist in einen flammhemmenden LSZH-Mantel (gemäß IEC 60332-1) gehüllt, wodurch ein hervorragender physischer Schutz und Sicherheit in kritischen Anlagen gewährleistet werden.
