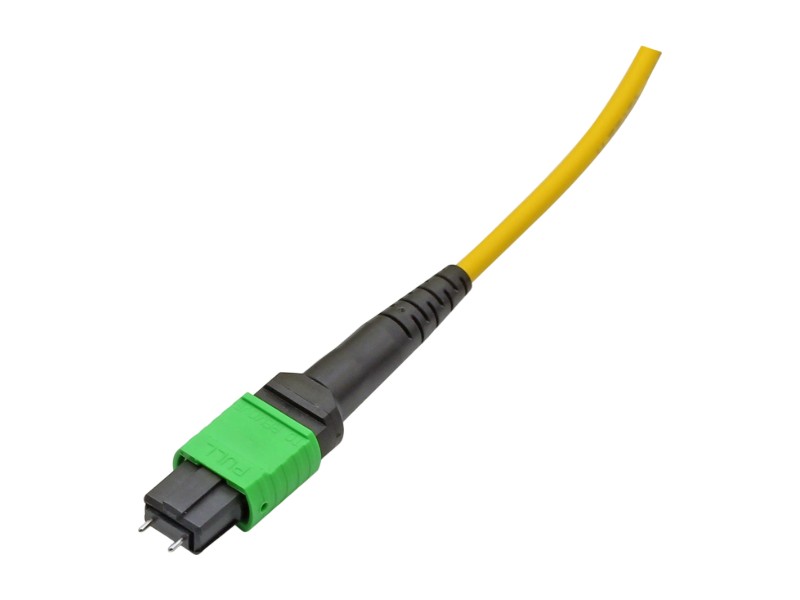

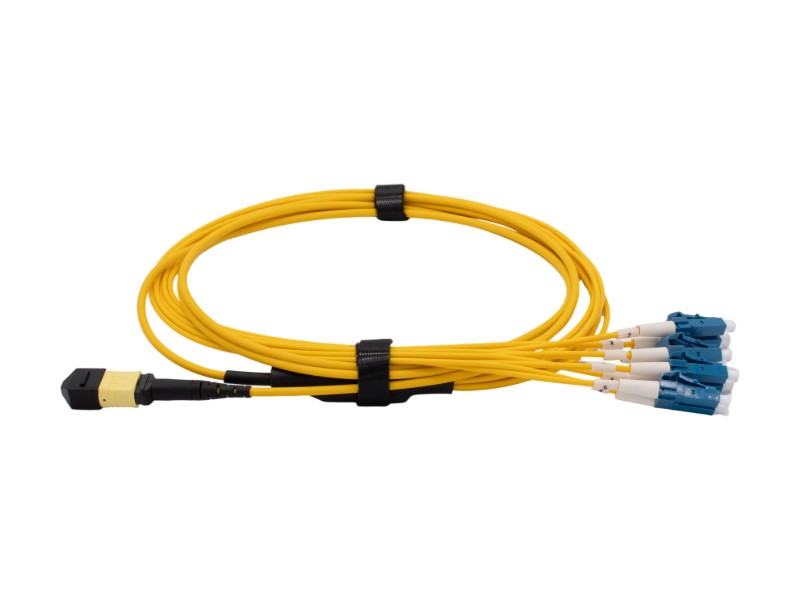

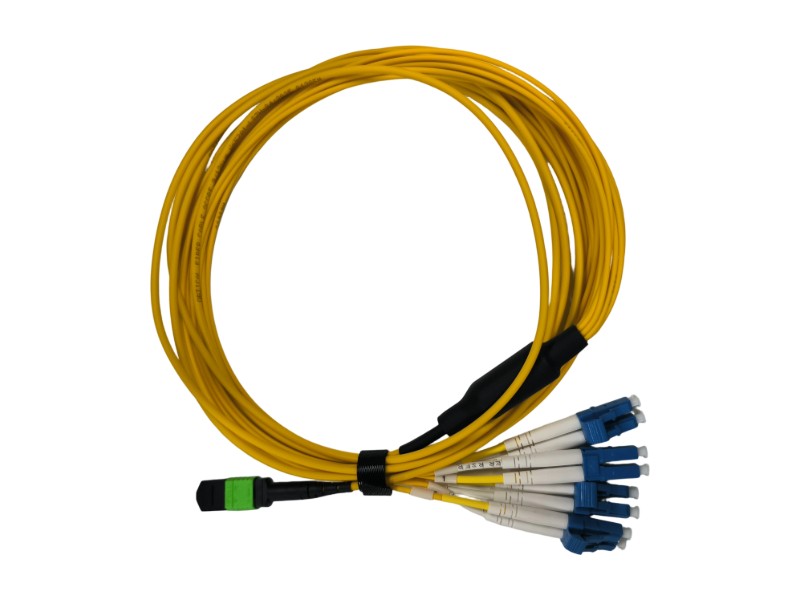

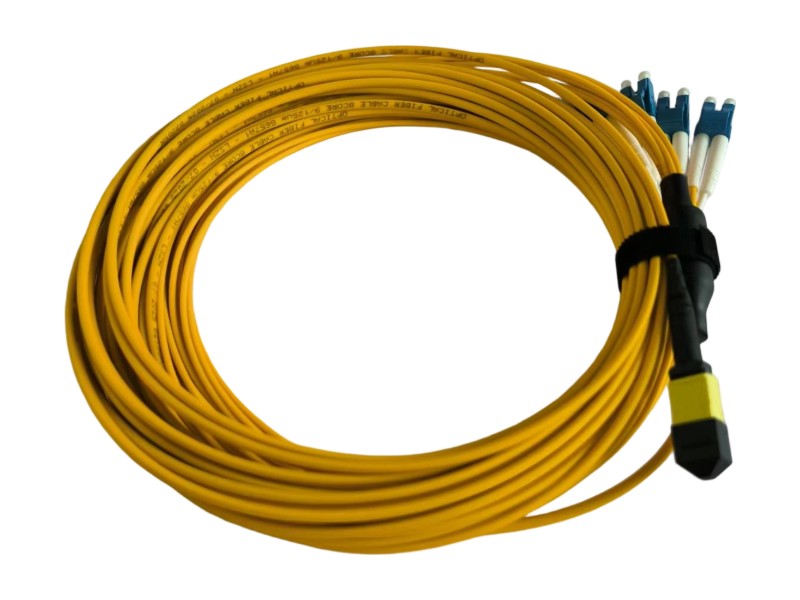

8F MPO/APC auf LC/PC Duplex OS2 Single Mode Fanout Patchkabel
Gemäß den Normen IEC-61754-7, MPO-Anschluss Ermöglicht die schnelle Installation in Geräteverteilerbereichen (EDA). Es unterstützt die Hochgeschwindigkeitsprotokolle 40G und 100G vollständig und bietet eine herausragende optische Leistung mit einer typischen Einfügedämpfung von nur 0,30 dB für verlustarme SM-MPO-Steckverbinder und ≤ 0,2 dB für LC-Steckverbinder. Das Breakout-Kabel ist mit einem robusten, flammhemmenden 3,0-mm-LSZH-Mantel in Gelb ummantelt und gewährleistet so höchste Zuverlässigkeit und Sicherheit auch in Umgebungen mit hoher Belegung.

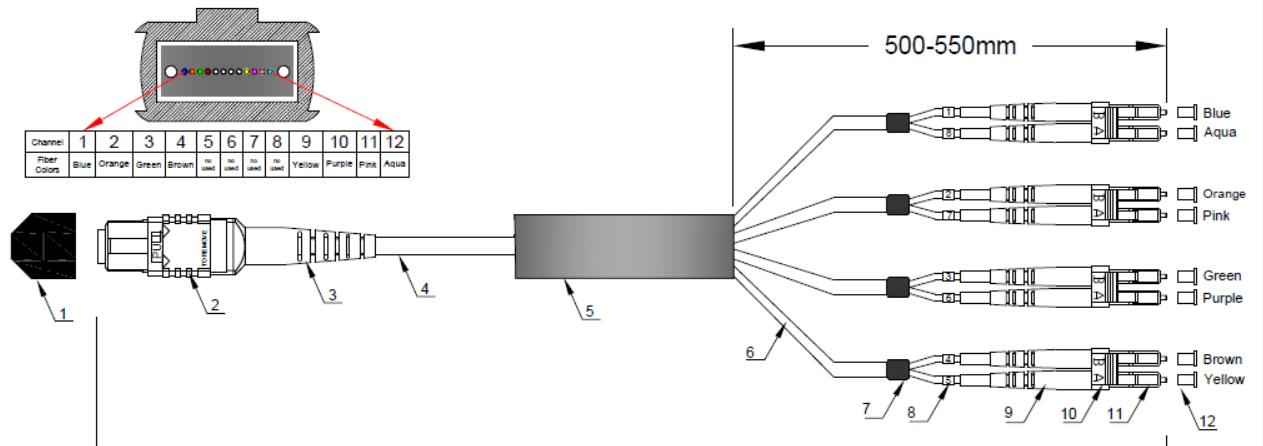

Umrisszeichnung einer optischen Kabelbaugruppe
| NEIN. | Element | Anforderungen |
|---|---|---|
| X1 | 8MPO/APC-LC DUPLEX | 8 Kerne |
| 1 | 3,0-mm-Lichtwellenleiterkabel | Unterabzweig, Außendurchmesser 2,0 mm, Länge 0,5 m oder kundenspezifische Länge |
| NEIN. | Typ und Spezifikation | Länge (L) |
|---|---|---|

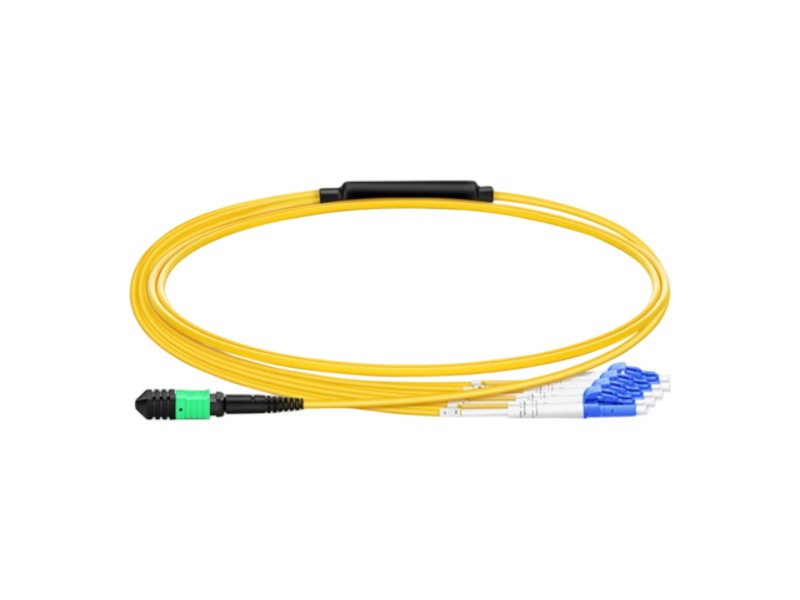

| 1 | MPO/APC Grün (8F) zum Auffächern von LC/PC Blau Duplex (8F) Typ A 8F SM OS2 Länge | 3m |

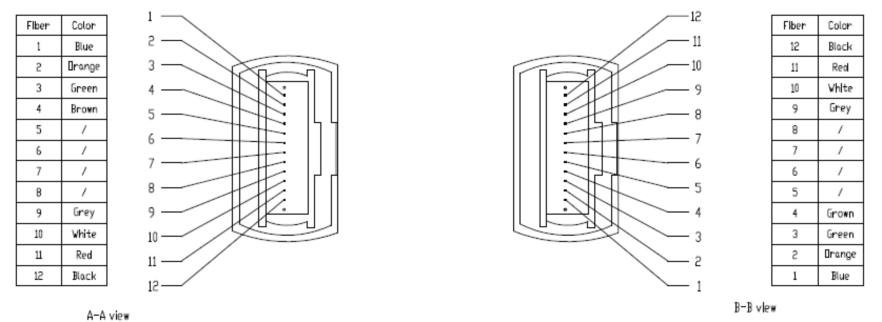

PIN-Code der MPO-Steckverbinder
| Anfangsteil | Farbe | Endteil |
|---|---|---|
| X1-1 | Blau | X2-1 |
| X1-2 | Orange | X2-2 |
| X1-3 | Grün | X2-3 |
| X1-4 | Braun | X2-4 |
| X1-5 | / | X2-5 |
| X1-6 | / | X2-6 |
| X1-7 | / | X2-7 |
| X1-8 | / | X2-8 |
| X1-9 | Grau | X2-9 |
| X1-10 | Weiß | X2-10 |
| X1-11 | Rot | X2-11 |
| X1-12 | Schwarz | X2-12 |
| MPO-Anschluss | Standard, SM MT Ferrule | Verlustarmer SM MT-Ferrule | Standard, MM MT-Ferrule | Verlustarme MM MT-Ferrule | ||
|---|---|---|---|---|---|---|
| APC | PC | APC | PC | PC | PC | |
| Einfügungsdämpfung (dB) Typisch | 0,50 | 0,50 | 0,30 | 0,30 | 0,50 | 0,30 |
| Maximale Einfügungsdämpfung (dB) | 0,70 | 0,70 | 0,50 | 0,50 | 0,70 | 0,50 |
| Rückflussdämpfung (dB) | 60 | 45 | 60 | 45 | 20 | 20 |
| Austauschbarkeit (dB) | ≤0,3 dB | |||||
| Haltbarkeit (dB) | <0,2 dB (500 Paarungen, gemäß EIA-455-21A) | |||||
| Zugfestigkeit (dB) | ≤0,3 dB (Max. 66 N) | |||||
| Betriebstemperatur (℃) | -20 ~ +60 | |||||
| Lagertemperatur (℃) | -40 ~ +80 | |||||
| Artikel (LC/SC/FC/ST) | Einzelmodus-UPC | Einzelmodus-APC | Multimode |
|---|---|---|---|
| Einfügungsdämpfung | ≤ 0,2 dB (typisch) 0,3 dB (Max.) | ≤ 0,2 dB (typisch) 0,3 dB (Max.) | ≤ 0,2 dB (typisch) 0,3 dB (Max.) |
| Rückgabeverlust | ≥50 dB | ≥65 dB | ≥25 dB |
| Haltbarkeit | Mindestens 500 Kumpelzeiten | ||
| Betriebstemperatur | -40℃ bis +85℃ | ||
| Kabellänge | Maßgeschneidert | ||
| Optische Faser | 1-144 Faser | ||
| Artikel | Spezifikation (Faseranzahl 2~12) | Spezifikation (Faseranzahl 14~24) | |
|---|---|---|---|
| Optische Faser | Durchmesser (±5 μm) | 250 | |
| Farbe | 1. Weiß 2. Blau 3. Orange 4. Grün 5. Braun 6. Grau 7. Rot 8. Schwarz 9. Gelb 10. Violett 11. Rosa 12. Türkis | Die zweite Gruppe von 12 Fasern mit schwarzen Ringen wird von der ersten Gruppe von 12 Fasern getrennt, und die Farbe der Faser Nr. 20 ist natürlich. | |
| Kernverstärkung | Aramidgarn | ||
| Jackenmaterial | LSZH | ||
| Kabel | Farbe | Gelb für Singlemode-Faser; Orange für Multimode-Faser; andere Farben auf Anfrage erhältlich | |
| Außendurchmesser (±0,5 mm) | 3.0 | 3.8 | |
| Kabelgewicht (kg/km) | Anhang 8.3 | Anm. 10.8 | |
| Fasertyp | Einzelmodus G652D (1310/1550nm) | Einzelmodus G657A1 (1310/1550nm) | Einzelmodus G657A2 (1310/1550nm) |
|---|---|---|---|
| Typische Dämpfung | 0,36/0,22 | 0,36/0,22 | 0,36/0,22 |
| Maximale Dämpfung | 0,5/0,4 | 0,5/0,4 | 0,5/0,4 |
| Nulldispersionssteigung | ≤0,091 ps/km·nm² | ≤0,092 ps/km·nm² | ≤0,092 ps/km·nm² |
| Dispersion (1285~1340nm) | -3,5 – 3,5 ps/(nm·km) | -3,5 – 3,5 ps/(nm·km) | -3,5 – 3,5 ps/(nm·km) |
| Modenfelddurchmesser (bei 1300 nm) | 9,3 ± 0,4 µm | 8,8±0,4 µm | 8,8±0,4 µm |
| Grenzwellenlänge Kabel (nm) | ≤1260 nm | ≤1260 nm | ≤1260 nm |
| Mindestbiegeradius (mm) | 16 mm | 10 mm | 7,5 mm |
| Manteldurchmesser (µm) | 125±1,0 | 125±1,0 | 125±1,0 |
Andere optische Eigenschaften sollten den internationalen Normen IEC 60793/IEC60794 oder ITU-T entsprechen.
| Mechanische Eigenschaften | Faseranzahl 2~4 | Faseranzahl 6~12 | Faseranzahl 14-24 |
|---|---|---|---|
| Zugfestigkeit (Installation) | 440N | 660N | 1320N |
| Zugfestigkeit (Betrieb) | 130N | 200N | 400N |
| Mindestbiegeradius (Installation) | 20D | 20D | 20D |
| Minimaler Biegeradius (Betrieb) | 10D | 10D | 10D |
| Druckfestigkeit | 1000 N/100 mm | ||
| * Die mechanischen Eigenschaften anderer optischer Fasern und Kabel müssen den internationalen Normen der IEC 60794 entsprechen. | |||
| Transporttemperatur | -20℃~+60℃ |
| Lagertemperatur | -20℃~+60℃ |
| Installationstemperatur | -20℃~+60℃ |
| Betriebstemperatur | -20℃~+60℃ |
| Flammschutzmittel | IEC 60332-1 |
Trommeln aus Holz oder Sperrholz mit Schutzvorrichtungen.
Kabelmarkierung alle Meter durch:
Standardlieferlängen sind 2 km/Trommel.

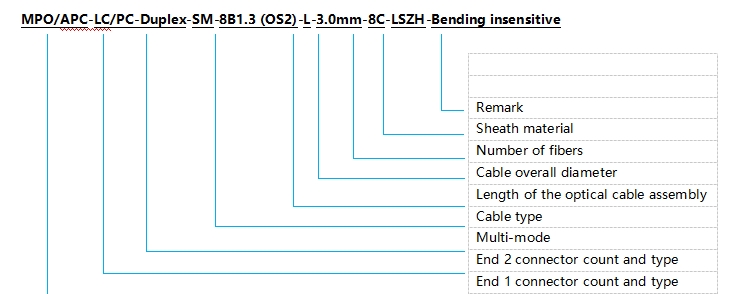

BOCS-G3D-2.0-FA00-2Z
| 1. Dichtpuffermaterial | 2. Kabelfarbe auswählen | 3 Faseranzahl | 4. Fasertyp auswählen |
|---|---|---|---|
| Z=LSZH H=Hytrel | O = Orange Y = Gelb A=Wasser Andere Farben auf Anfrage erhältlich. | 014~024 | B1.3=G652D B6a1=G657A1 B6a2=G657A2 A1=50/125μm A1b=62,5/125μm BIOM3=Biegeunempfindlich-Maxband OM3 BIOM4 = Biegeunempfindliches Maxband OM4 OM5 = Biegeunempfindliches Maxband OM5 |
| X bis X | X | X | X | X | X | X | X | X |
|---|---|---|---|---|---|---|---|---|
| Anschlusstyp | MPO Polnisch | Gehäusefarbe | Fasertyp | Faseranzahl | Kabellänge | Zopflänge | Kabeltyp | Polarität |
| 1 = MPO-Weiblich 2 = MPO-Männchen 3 = LC/APC 4 = LC/UPC 5 = SC/APC 6 = SC/UPC 7 = FC/APC 8 = FC/UPC 9 = ST 0 = MU S = Speziell | 1 = UPC 2 = PC 3 = APC 8 Grad | 1 = Beige 2 = Wasser 3 = Grün 4 = Gelb 5 = Schwarz 6 = Rot S = Speziell | 1 = SM 9/125 G652D 2 = SM 9/125 G657A 3 = MM 50/125 (OM2) 4 = MM 50/125 (OM3) 5 = MM 50/125 (OM4) 6 = MM 62,5/125 (OM1) | 1 = 8 2 = 12 3 = 24 4 = 48 5 = 72 6 = 96 7 = 144 S = Speziell | 0 = 0,5 m 1 = 1,0 m 2 = 2,0 m 3 = 3,0 m S = Speziell | 0 = 0 m 1 = 0,5 m 2 = 0,6 m 3 = 1,0 m 4 = 1,5 m 5 = 2,5 m 6 = 3,0 m S = Speziell | 1 = Blankoband 2 = Oval 3 = Runde S = Speziell | A = Polarität A B = Polarität B C = Polarität C |
