24 kW 450 A Eingebettetes Gleichstromsystem 19-Zoll-Telekommunikationsgleichrichter-Subrack

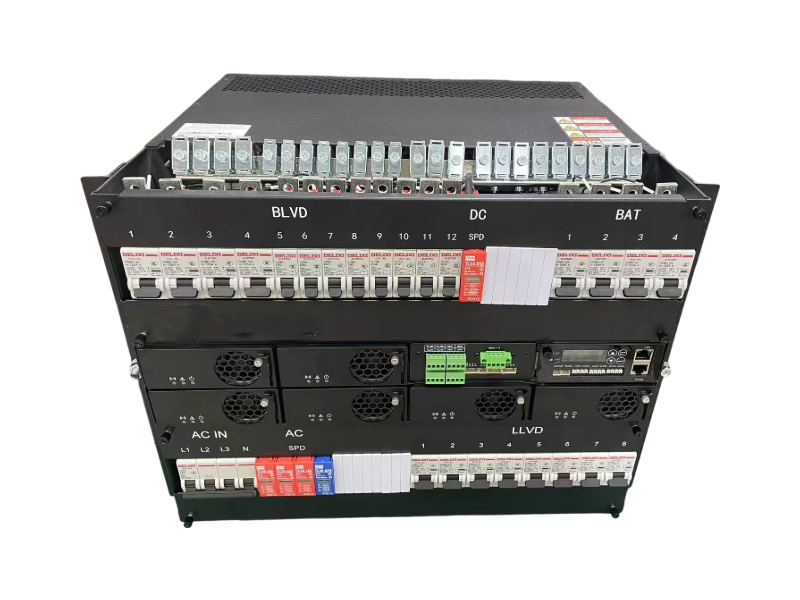

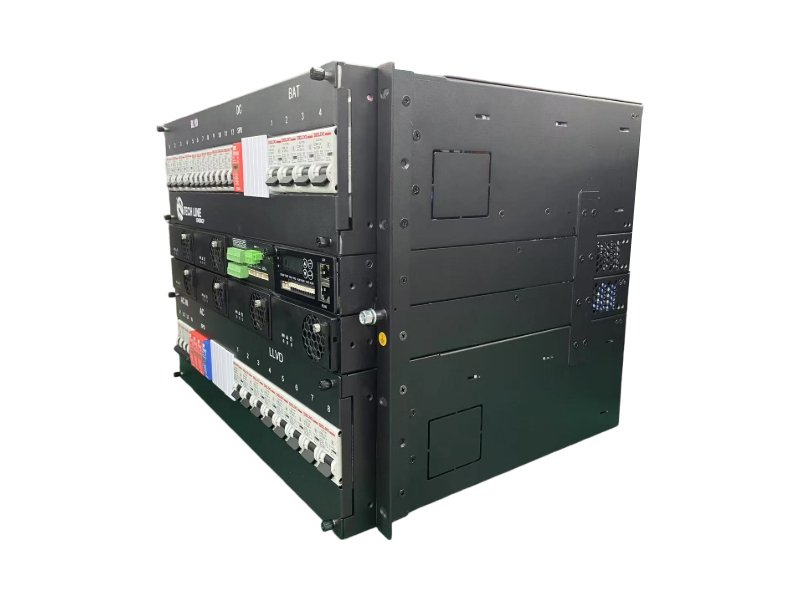

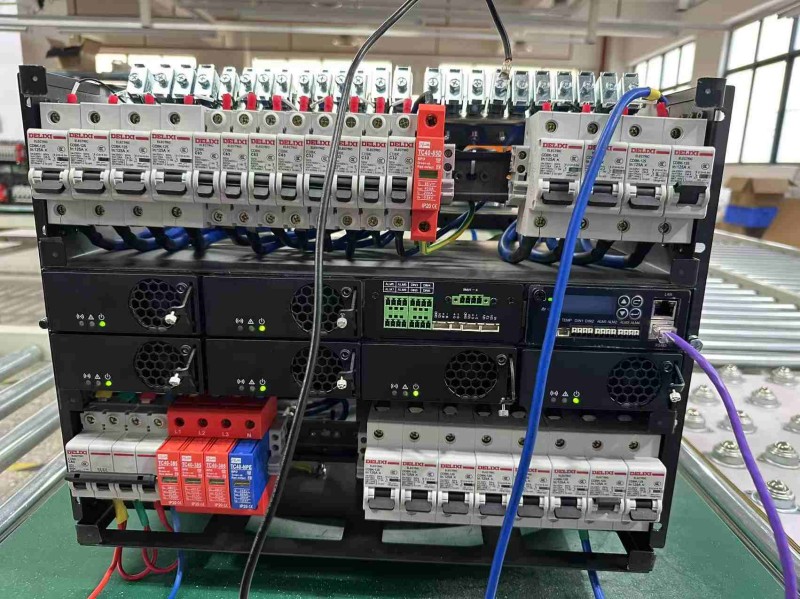

Der HHY48400-H8A5KM ist ein hochmodernes 19-Zoll-Rack-montiertes eingebettetes DC-Netzteilsystem Speziell für moderne Telekommunikations- und Basisstationsanwendungen entwickelt. Mit einer robusten maximalen Leistung von 24 kW und einem Nennausgangsstrom von bis zu 450 A gewährleistet es eine hochstabile 53,5-V-Gleichstromversorgung für kritische Netzwerkinfrastrukturen unter verschiedensten Netzbedingungen.

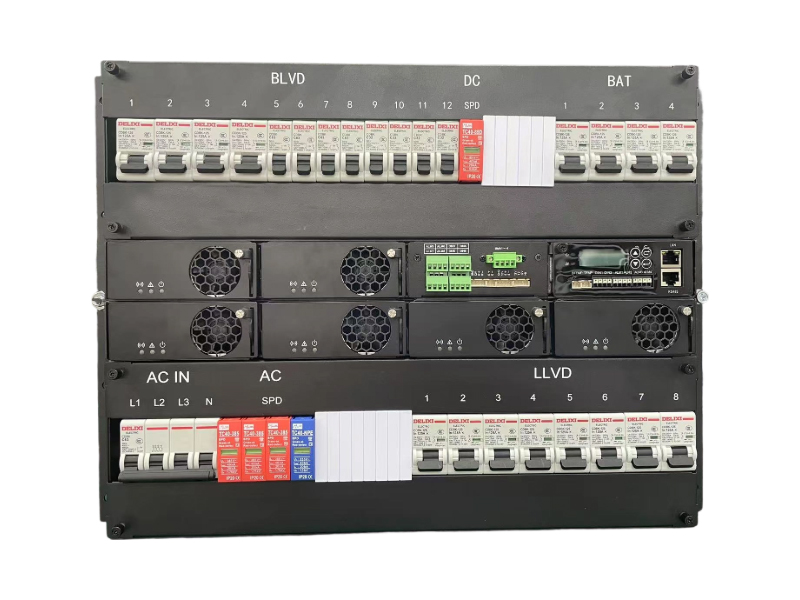

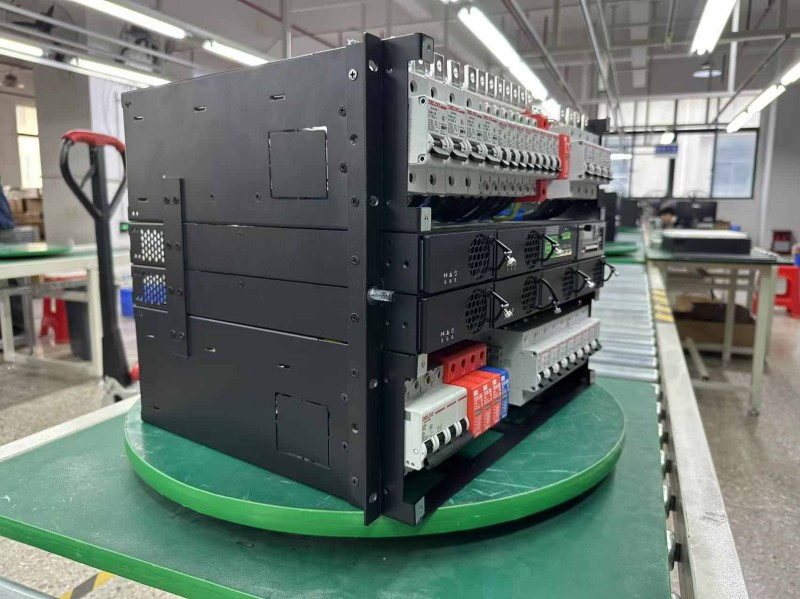

Dieses modulare Subrack bietet Platz für bis zu sechs HHY4875G1 4000-W-Hot-Swap-Gleichrichter und erreicht einen außergewöhnlichen Spitzenwirkungsgrad von 96,2 %, wodurch die Betriebskosten deutlich gesenkt werden. Es verfügt über ein äußerst zuverlässiges Stromverteilungssystem mit zwei AC-Eingängen (kompatibel mit 380 V Drehstrom und 220 V Wechselstrom), separatem LLVD- und BLVD-Lastmanagement sowie integrierten Überspannungsschutzgeräten der Stufe C (SPD) für AC- und DC-Leitungen für maximale Gerätesicherheit.
Das HHY48400-H8A5KM ist eine hochintegrierte, 19-Zoll-Rack-montierbare Embedded-Stromversorgungslösung, die speziell für Telekommunikationsnetze mit hoher Dichte entwickelt wurde. Mit einer maximalen Ausgangsleistung von 24 kW (450 A) gewährleistet dieses System eine unterbrechungsfreie 48-V-Gleichstromversorgung für kritische Infrastrukturen und unterstützt sowohl Netz- als auch Generatoranschlüsse mit fortschrittlichem Überspannungsschutz.

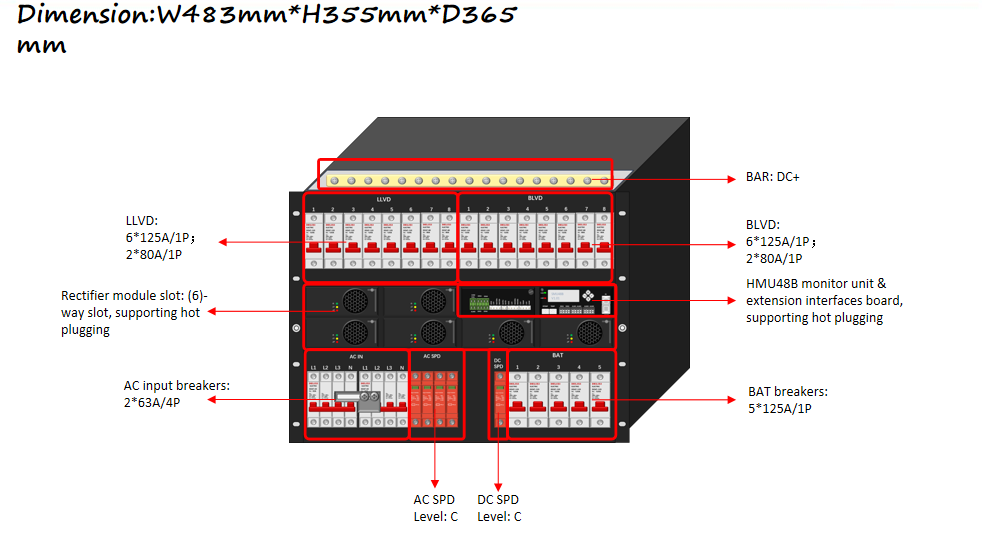

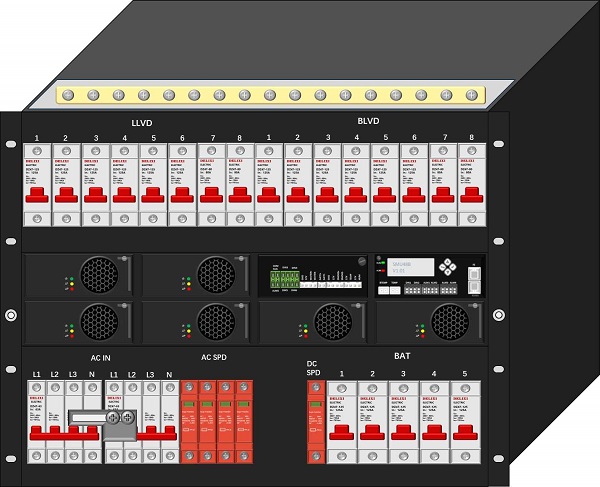

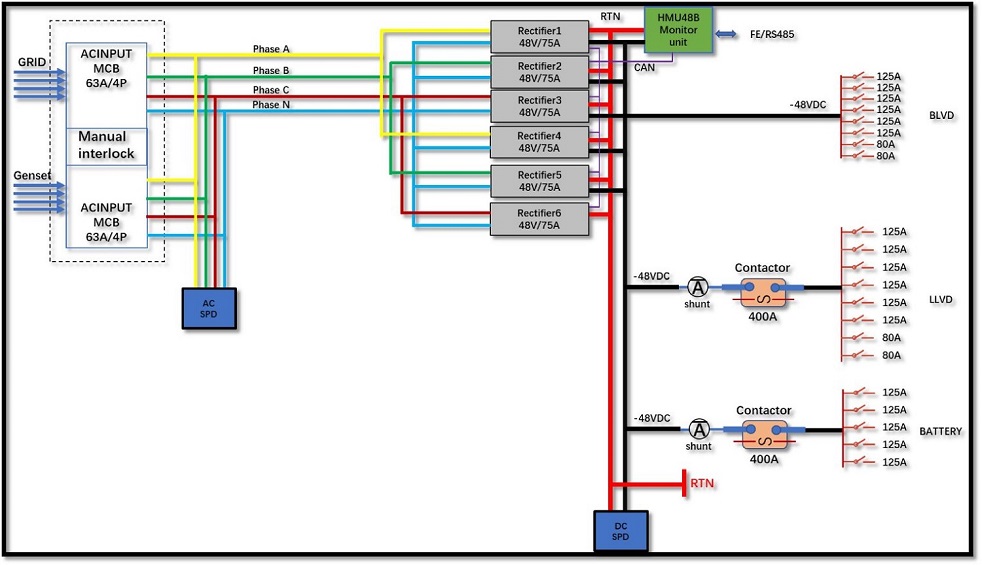

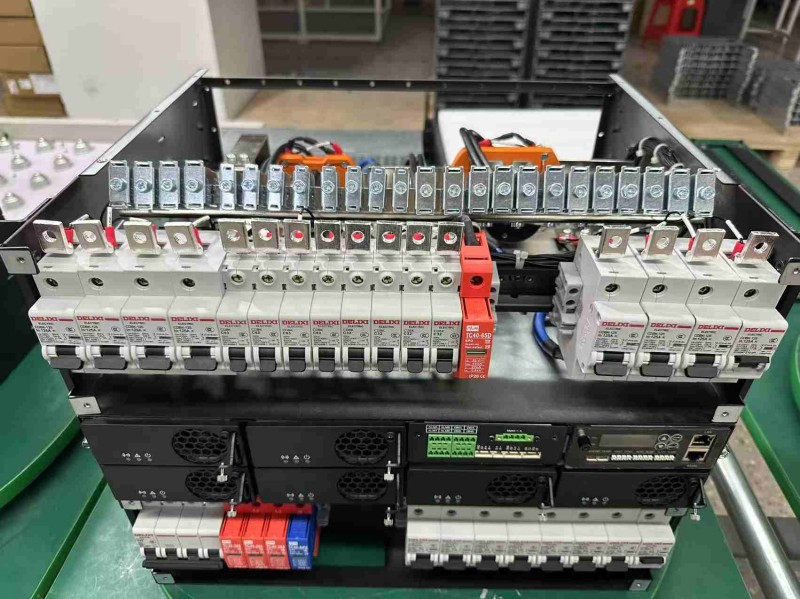

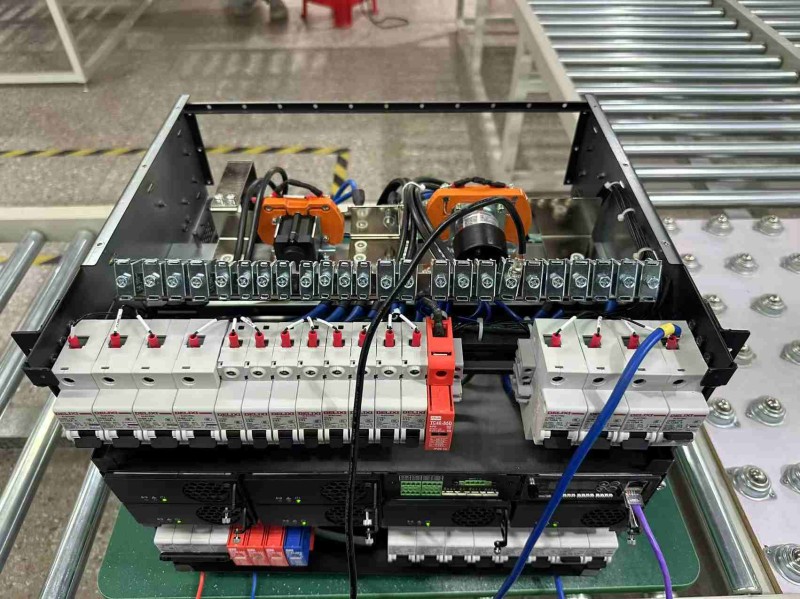

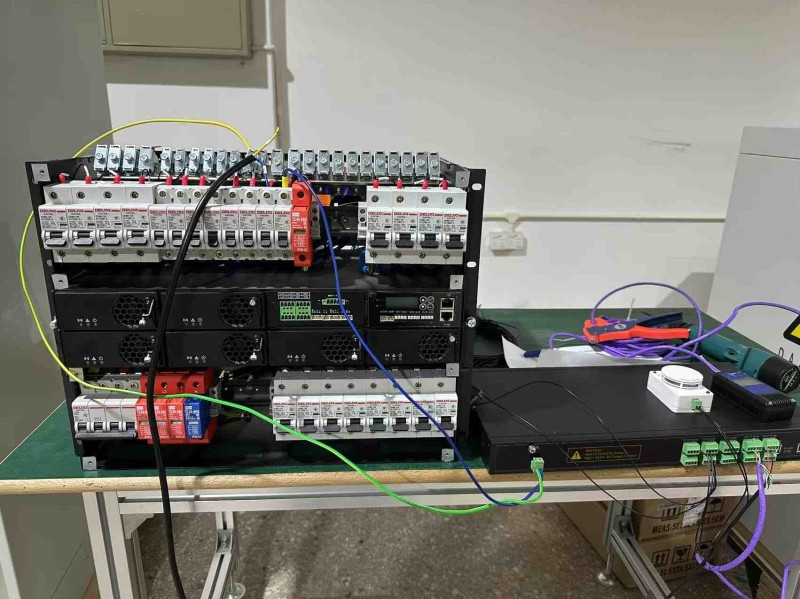

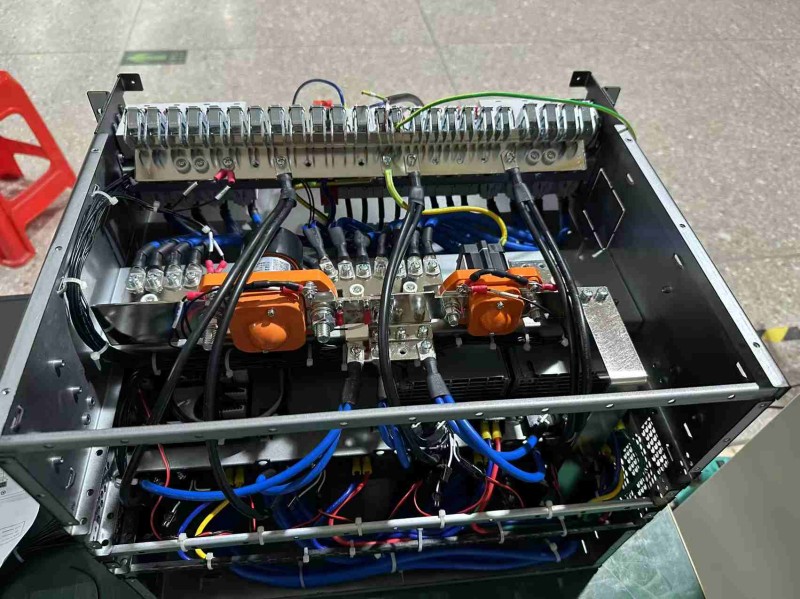

Das Untergestell ist intelligent unterteilt in separate Bereiche für Wechselstromeingang, Gleichstromverteilung, Gleichrichtersteckplätze und die intelligente Überwachungseinheit. Das System umfasst ein Schaltbild, das die ausfallsichere Verteilung vom Netz/Generator über die Gleichrichter bis hin zu den mehrstufigen Lasttrennschaltern (LLVD/BLVD) darstellt.
Interner Schaltplan & Leitungsführung| Produkttyp | HHY48400-H8A5KM | ||
|---|---|---|---|
HHY48400-H8A5KM | System | Abmessungen (Breite, Tiefe und Höhe) | 483 mm (B) × 365 mm (T) × 355 mm (H) |
| Installationsmodus | Montage auf einem 19-Zoll-Rack oder -Schrank | ||
| Wartungsmodus | Front | ||
| Gewicht | 35 kg (Gleichrichtermodul nicht enthalten) | ||
| Eingang | Eingangsmodus | Dreiphasen-Vierleitersystem 380 V (kompatibel mit 220 V Wechselstrom, einphasig) | |
| Eingangsfrequenz | 45–66 Hz, Nennwert: 50/60 Hz | ||
| Eingangskapazität | 2*63A/4P（MCB） | ||
| SPD | Stufe C | ||
| Maximaler Eingangsstrom des Gleichrichtermoduls | Maximal 23 A für ein einzelnes Modul | ||
| Ausgabe | Ausgangsspannung | 43,2–58 VDC, Nennwert: 53,5 VDC | |
| Maximale Kapazität | 24 kW (176 V AC ~ 300 V AC) 12~24 kW (85 VAC~175 VAC lineare Leistungsreduzierung) | ||
| Maximale Effizienz | 96,2 % | ||
| Genauigkeit der Spannungsstabilisierung | ≤±0,6% | ||
| Nennausgangsstrom | 450 A (MAX) | ||
| Ausgabeschnittstelle | Batterieschutzschalter: 5 * 125 A LLVD:6*125A/1P; 2*80A/1P; BLVD:6*125A/1P;2*80A/1P | ||
| DC SPD | Stufe C |

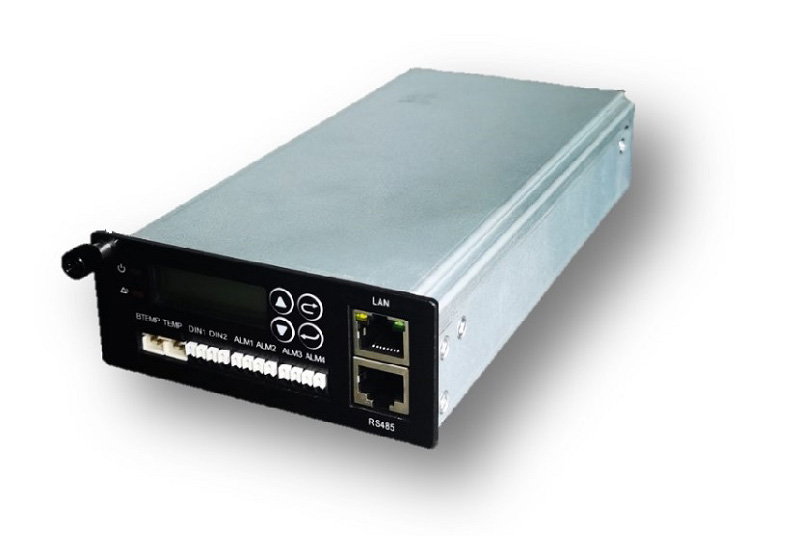

Das Überwachungsmodul HMU48B (nachfolgend „HMU48B“ genannt) ist eine kleine Überwachungseinheit, die hauptsächlich für verschiedene Arten von Stromversorgungssystemen verwendet wird, um den Betriebszustand des Stromversorgungssystems zu überprüfen und den Betrieb des Stromversorgungssystems zu steuern.
Es bietet vielfältige Schnittstellen wie Sensorschnittstellen, CAN-Anschluss, RS-485-Schnittstelle, potentialfreie Ein-/Ausgangskontakte usw. zur Verwaltung der Anlagenumgebung und zur Alarmmeldung. Gleichzeitig ermöglicht es die Fernkommunikation mit Drittanbieter-Netzwerkmanagementsystemen, die gängige Protokolle unterstützen, um das Stromversorgungssystem fernzusteuern.
| Artikel | Spezifikationen | Artikel | Spezifikationen |
|---|---|---|---|
| Erkennungsmerkmale | AC- und DC-Informationserkennung | Verwaltungsfunktionen | Batterieladung und Erhaltungsladungsmanagement |
| Erfassung von Gleichrichtermodul- und Solarmodulinformationen | Batterietemperaturkompensation | ||
| Batterieinformationserkennung | Alarm bei zu hoher und zu niedriger Batterietemperatur | ||
| Erfassung von Umgebungstemperatur und Luftfeuchtigkeit, Batterietemperatur, Türmagnetfeld, Rauch, Wasserüberschwemmung und anderen Umgebungsinformationen | Batterielade- und Strombegrenzungsmanagement | ||
| 6-polige potentialfreie Kontakt-Eingangssignalerkennung | Schutz vor Unterspannung der Batterie | ||
| Batterie- und Lastsicherungserkennung | Batterietestverwaltung | ||
| Warnmanagement | Der Alarm kann dem potentialfreien Ausgangskontakt zugeordnet werden; es werden 8 potentialfreie Ausgangskontakte unterstützt; er kann so eingestellt werden, dass er normalerweise öffnet. | Erkennung der Restkapazität der Batterie | |
| Der Alarmpegel kann eingestellt werden (Notfall / Aus). | Stufe 5 ist ein unabhängiges Energiesparmanagement. | ||
| Den Benutzer durch Kontrollleuchte und Alarmton (optional aktivieren/deaktivieren) daran erinnern. | Zwei Benutzer-Abschaltmodi (Zeit / Spannung) | ||
| 1.000 historische Alarmaufzeichnungen | 4. Benutzer-Leistungsmessung (Ladeleistungsmessung) | ||
| intelligente Schnittstelle | 1 Nord-FE-Schnittstelle, Gesamtprotokoll | Speichern Sie regelmäßig die Energieinformationen des Benutzers. | |
| 1 nach Süden ausgerichtete RS485-Schnittstelle zur Steuerung der angeschlossenen Geräte | |||

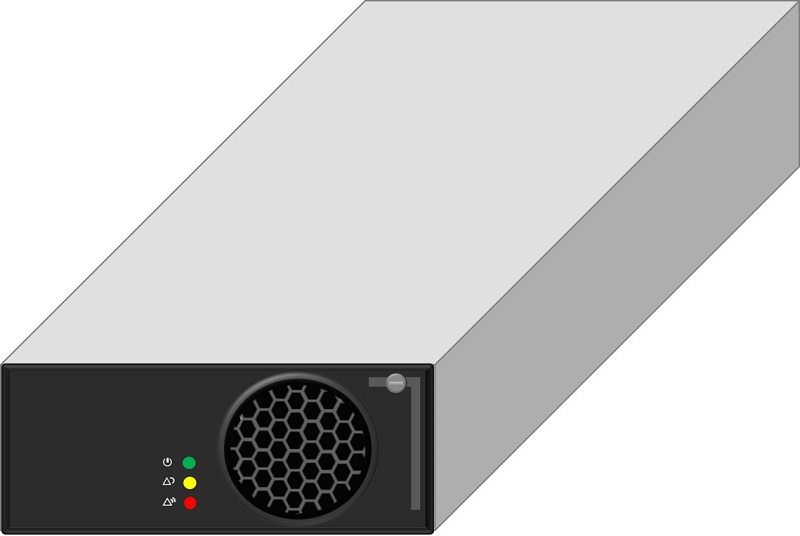

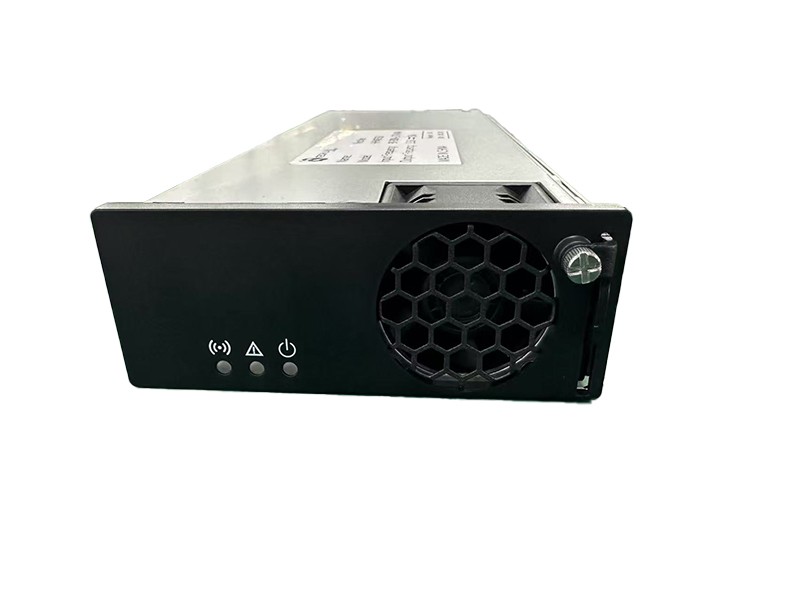

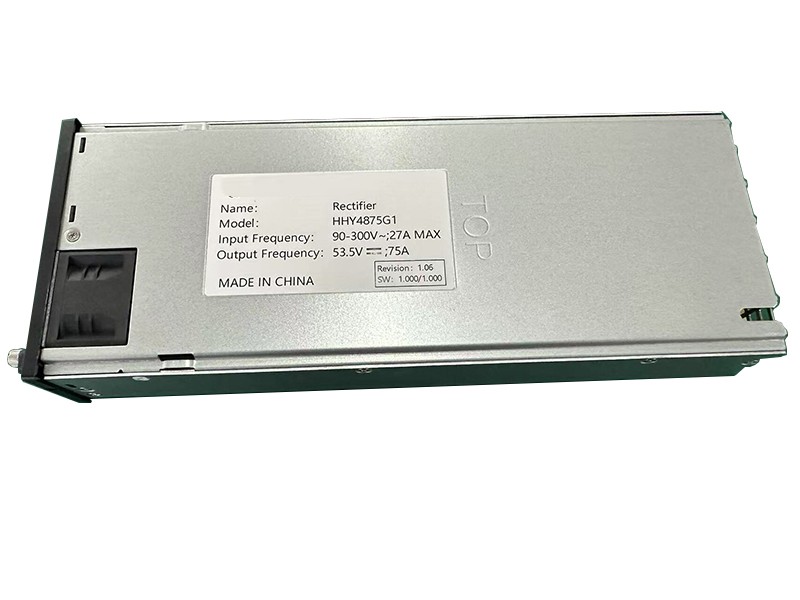

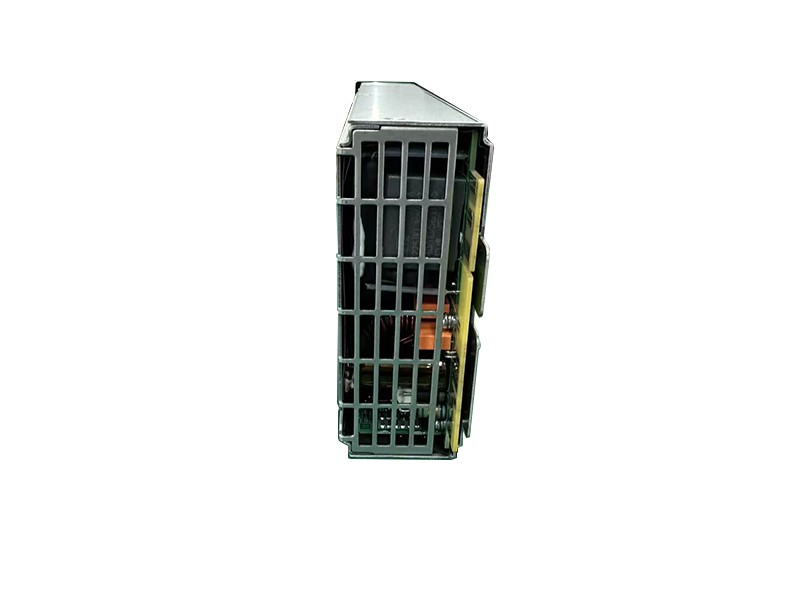

Der HHY4875G1 ist ein hocheffizientes digitales Gleichrichtermodul mit hoher Leistungsdichte, das einen breiten Eingangsspannungsbereich abdeckt. Der Standardausgang beträgt 53,5 V DC.
Es bietet die Vorteile einer Sanftanlauffunktion, umfassender Schutzfunktionen, geringer Geräuschentwicklung und der Möglichkeit zum Parallelbetrieb. Die durchgeschaltete Stromversorgungsüberwachung ermöglicht die Echtzeitüberwachung des Gleichrichtermodulstatus sowie der Last- und Ausgangsspannungsregelung.
| Artikel | Spezifikationen | Artikel | Spezifikationen |
|---|---|---|---|
| Ergiebigkeit | > 96 % (230 V Wechselstrom, 50 % Last) | Betriebsspannung | 90 V Wechselstrom bis 300 V Wechselstrom |
| Dimension | 40,5 mm × 105 mm × 281 mm | Frequenz | 45 Hz bis 65 Hz, Nennwert: 50 Hz/60 Hz |
| Gewicht | < 2 kg | Bemessungseingangsstrom | ≤23A |
| Kühlmodus | Zwangsluftkühlung | Leistungsfaktor | ≥0,99 (100 % Last) ≥0,98 (50 % Last) ≥0,97 (30 % Last) |
| Eingangsüberdruckschutz | > 300 V AC, Wiederherstellungsbereich: 290 V AC ~ 300 V AC | THD | ≤5% (100% Last) ≤8% (50% Last) ≤12% (30% Last) |
| Unterspannungsschutz einschalten | < 80 V Wechselstrom, Wiederherstellungsbereich: 80 V Wechselstrom ~ 90 V Wechselstrom | Ausgangsspannung | 42 V DC ~ 58 V DC, Nennwert: 53,5 V DC |
| Ein Ausgang zum Schutz vor Kurzschluss ist vorhanden. | Langfristiger Kurzschluss, Kurzschluss verschwindet, kann wiederhergestellt werden | Stabile Druckgenauigkeit | -0,5/0,5 (%) |
| Ausgangsüberspannungsschutz | Bereich: 59,5 V DC | Ausgangsleistung | 4000 W (176 V AC ~ 300 V AC) 2000W~4000W (90~175VAC linearer Abfall) |
| Startzeit | < 10er | Der Ausgang speichert die Zeit. | > 10 ms |
| Lärm | < 55dBA | MTBF | 10^5 Stunden |
