Hocheffizientes modulares 48-V-Gleichstrom-Netzteilsystem (200 A/400 A)
Ein unabhängiger Eingebettetes Gleichstromsystem 48 VDC 200 A-400 A kann flexibel für jeden Innenraum bereitgestellt werden oder Außen-Telekommunikations-Stromverteiler Falls erforderlich. Als zuverlässiger Ansprechpartner agieren. Stromversorgungssystem der BasisstationSeine maximale Kapazität reicht von 18 kW (200 A) bis 27 kW (400 A)Basierend auf einer neuen Generation Gleichrichter-Netzteil Das Modul bietet eine außergewöhnlich hohe Effizienz und Leistungsdichte, um Strom und Platz für die Kunden zu sparen.
Aufgrund seines Standards 19-Zoll-EinbaustromstrukturDieses System lässt sich nahtlos in verschiedene Anlagen integrieren. Zu den Basiskomponenten des Unterschranks gehören eine vielseitige Verteilereinheit, eine intelligente Steuereinheit (SMU) und im laufenden Betrieb austauschbare Steckplätze für 6 (200 A) bis 9 (400 A) Gleichrichter. Eine Unterspannungsabschaltung (LVD) optimiert die Entladezeit und gewährleistet eine optimale Batterielebensdauer. Darüber hinaus ist der Verteilerbereich der Anlage strategisch in zwei Zweige mit Leistungsschalterpositionen unterteilt, wobei der Strom in jedem Zweig präzise vom Controller überwacht wird.

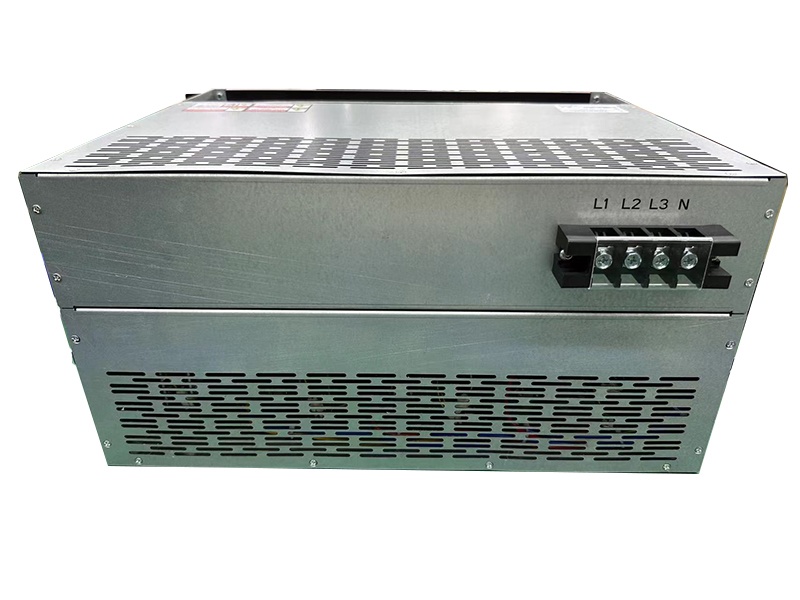

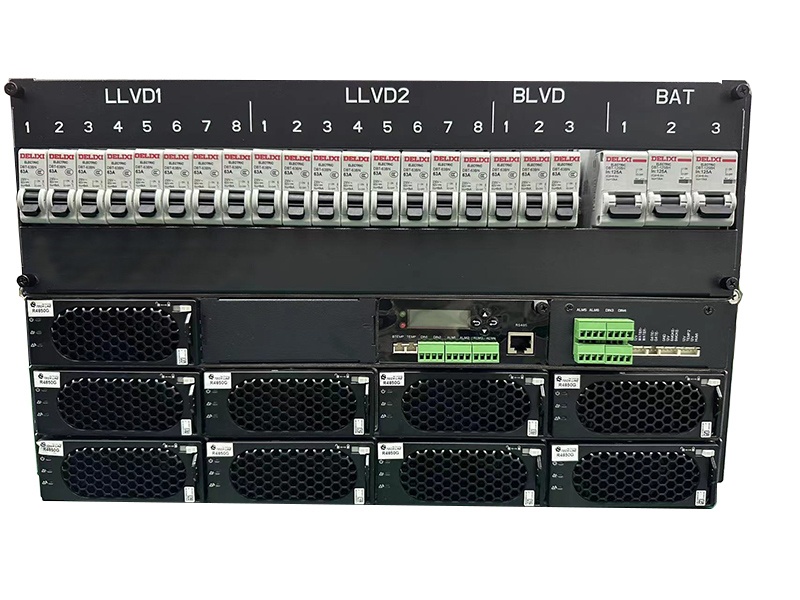

Das unabhängige 48-VDC-Gleichstromsystem (200 A/400 A) ist eine hocheffiziente, leistungsstarke digitale Stromversorgungslösung für Standard-19-Zoll-Racks. Es ist in 5U- (bis zu 18 kW) und 6U-Konfigurationen (bis zu 27 kW) erhältlich und integriert nahtlos Gleichrichtermodule des Typs R4850G2, eine fortschrittliche Stromverteilung und die intelligente Überwachungseinheit SMU48B, um einen zuverlässigen und kontinuierlichen Betrieb in Telekommunikationsanlagen zu gewährleisten.

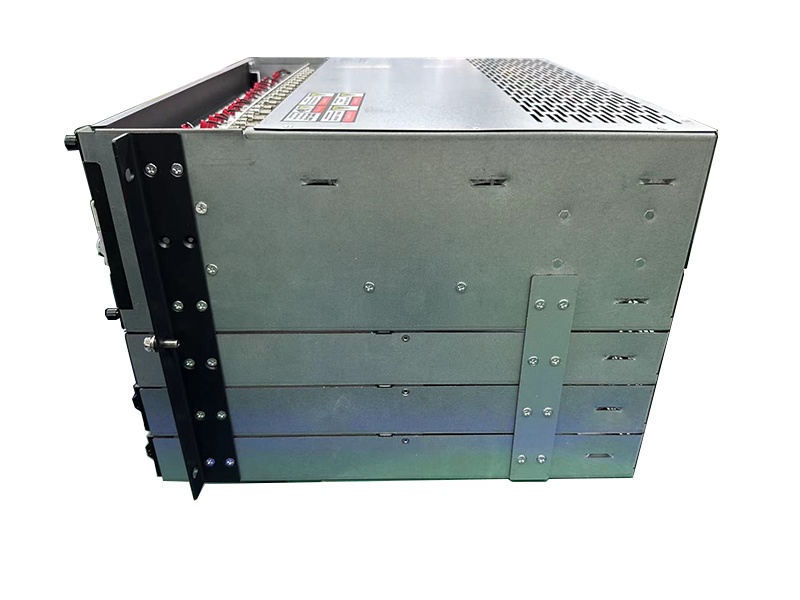

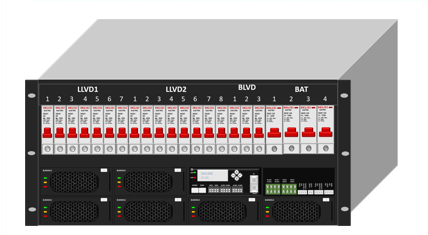

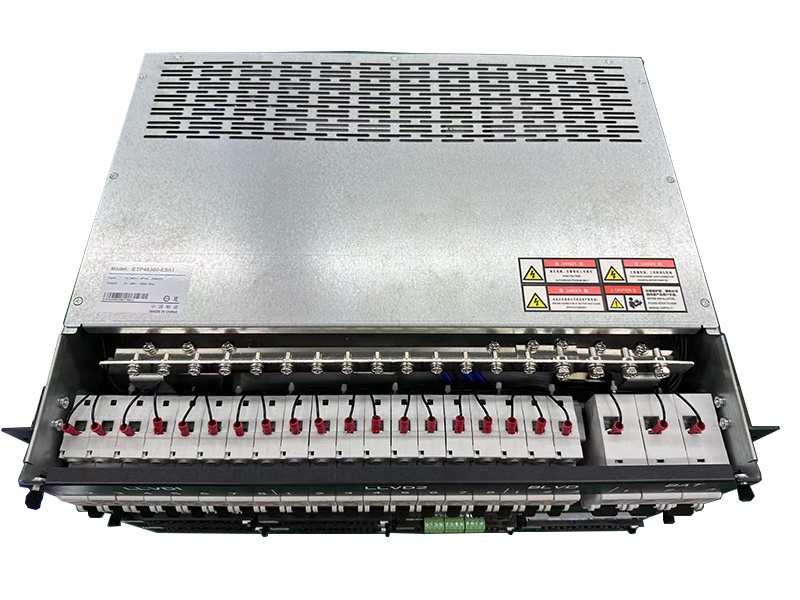

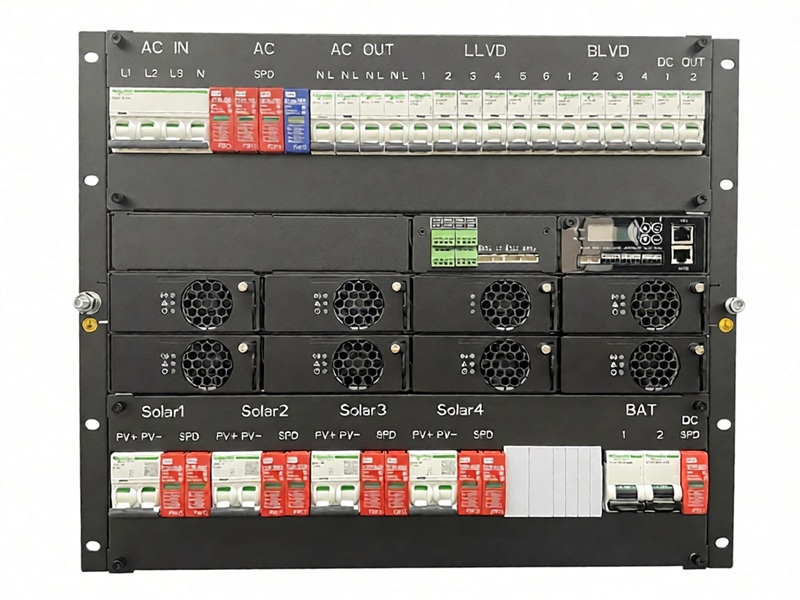

300-A-Leistungsrahmenansicht

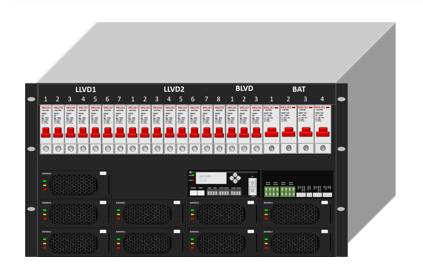

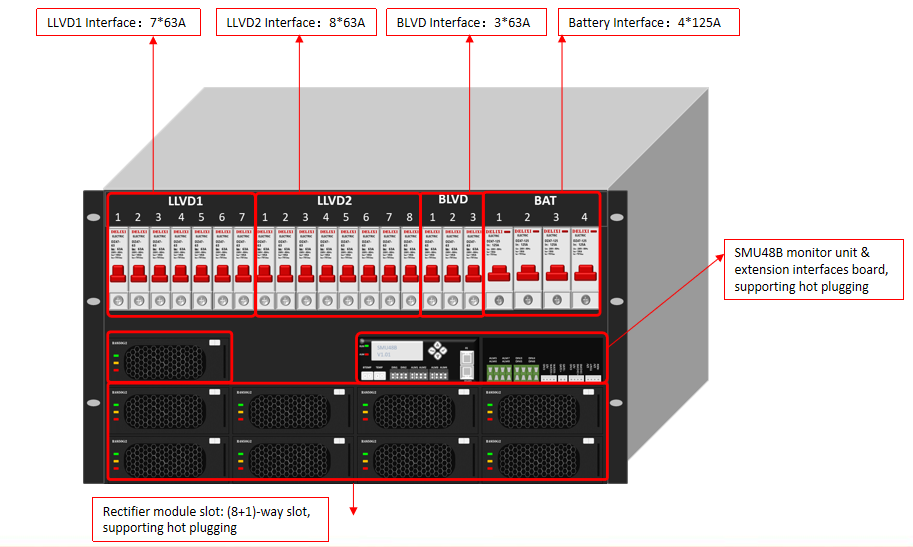

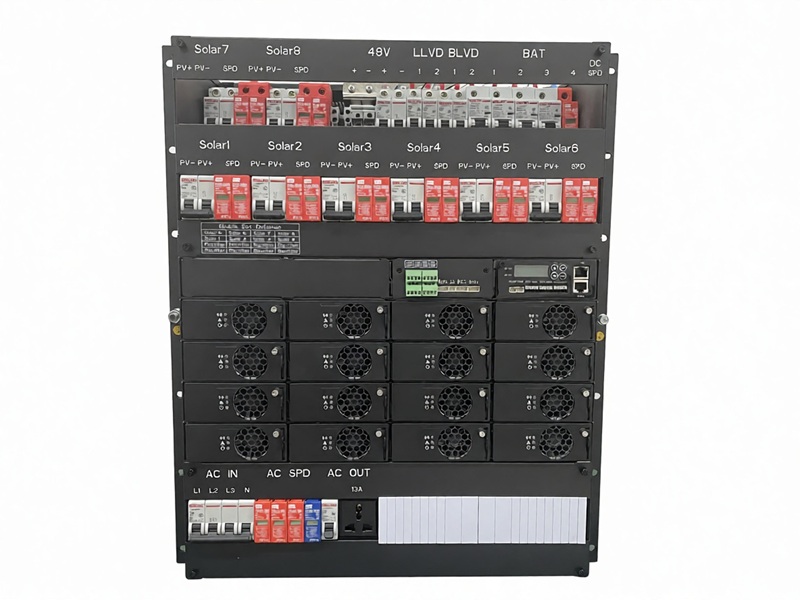

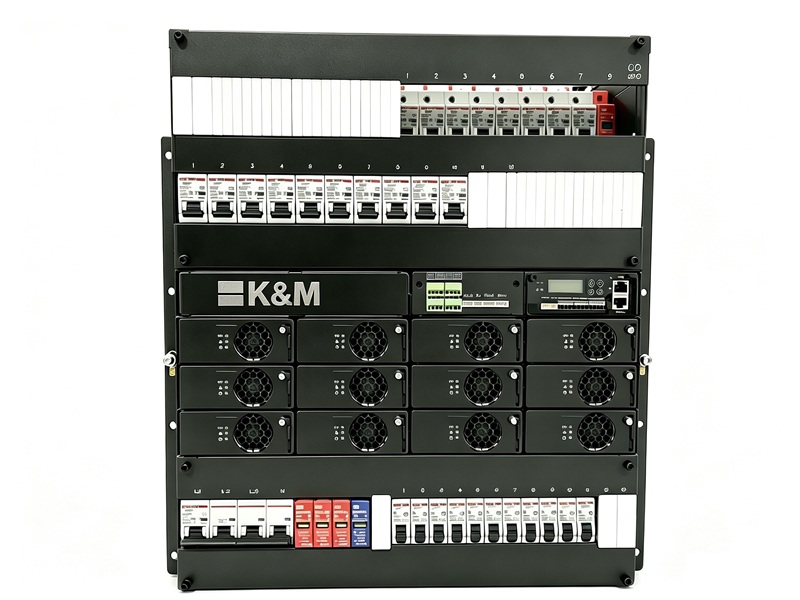

400-A-Leistungsrahmenansicht
| Produkttyp | 5U-System  | 6U-System  | |
|---|---|---|---|
| System | Abmessungen (Breite, Tiefe und Höhe) | 533 mm (B) × 426 mm (T) × 220 mm (5U,H) | 533 mm (B) × 426 mm (T) × 268 mm (H) |
| Installationsmodus | Montage auf einem 19-Zoll-Rack oder -Schrank | Montage auf einem 19-Zoll-Rack oder -Schrank | |
| Wartungsmodus | Front | Front | |
| Gewicht | ≤20 kg (ohne Gleichrichter) | ≤22 kg (ohne Gleichrichter) | |
| Eingang | Eingangsmodus | Dreiphasen-Vierleitersystem 380 V (kompatibel mit 220 V Wechselstrom, einphasig) | Dreiphasen-Vierleitersystem 380 V (kompatibel mit 220 V Wechselstrom, einphasig) |
| Eingangsfrequenz | 45–66 Hz, Nennwert: 50/60 Hz | 45–66 Hz, Nennwert: 50/60 Hz | |
| Eingangskapazität | 3W+N+P | 3W+N+P | |
| Ausgabe | Ausgangsspannung | 43,2–58 VDC, Nennwert: 53,5 VDC | 43,2–58 VDC, Nennwert: 53,5 VDC |
| Maximale Kapazität | 15-18 kW (176 VAC ~ 300 VAC) 9 kW bis 18 kW (85 V AC bis 175 V AC lineare Leistungsreduzierung) | 24-27 kW (176 VAC ~ 300 VAC) 12 kW bis 27 kW (85 V AC bis 175 V AC lineare Leistungsreduzierung) | |
| Maximale Effizienz | 96,2 % | 96,2 % | |
| Genauigkeit der Spannungsstabilisierung | ≤±0,6% | ≤±0,6% | |
| Nennausgangsstrom | 250 A (kompatibel mit 300 A) | 400 A (kompatibel mit 450 A) | |
| Ausgabeschnittstelle | Batterieschutzschalter: 4 * 125 A LLVD1-Schnittstelle: 7*63A; LLVD2-Schnittstelle: 8*63A; BLVD-Schnittstelle: 3*63A; | Batterieschutzschalter: 4 * 125 A LLVD1-Schnittstelle: 7*63A; LLVD2-Schnittstelle: 8*63A; BLVD-Schnittstelle: 3*63A; | |
Das Überwachungsmodul SMU48B ist eine kleine Überwachungseinheit, die hauptsächlich zur Überprüfung des Betriebszustands und zur Steuerung des Stromversorgungssystems dient. Es bietet vielfältige Schnittstellen wie Sensorschnittstellen, CAN-Anschluss, RS-485-Schnittstelle, potentialfreie Ein-/Ausgangskontakte usw., die zur Verwaltung der Anlagenumgebung und zur Alarmmeldung genutzt werden können. Gleichzeitig ermöglicht es die Fernkommunikation mit Netzwerkmanagementsystemen von Drittanbietern, die gängige Protokolle unterstützen, um das Stromversorgungssystem fernzusteuern.
Überwachungsmodul (SMU48B)
| Signaleingang | 2-Wege-Analogeingang (Batterie- und Umgebungstemperatur) Sensorschnittstelle: Schnittstelle für Temperatur und Luftfeuchtigkeit * 1 Rauchschnittstelle * 1 Wassergrenzfläche * 1 Türschnittstelle * 1 6-stelliger potentialfreier Kontakteingang |
| Alarmausgang | 8-Wege-Potential | |
| Kommunikationsanschluss | RS485/FE | |
| Protokollspeicherung | Bis zu 1.000 historische Alarmaufzeichnungen | |
| Anzeigemodus | LCD 128*48 | |
| Umfeld | Betriebstemperatur | -25℃ bis +75℃ (Startbar ab -40℃) |
| Lagertemperatur | -40℃ bis +70℃ | |
| Betriebsfeuchtigkeit | 5 % - 95 % (nicht kondensierend) | |
| Höhe | ≤ 3000 m (Bei einer Höhe zwischen 3000 m und 5000 m sinkt die Betriebstemperatur um 1° C pro zusätzlichen 200 m.) |
| Artikel | Spezifikationen |
|---|---|
| Erkennungsmerkmale | AC- und DC-Informationserkennung |
| Erfassung von Gleichrichtermodul- und Solarmodulinformationen | |
| Batterieinformationserkennung | |
| Alarm bei zu hoher und zu niedriger Batterietemperatur | |
| Erfassung von Umgebungstemperatur und Luftfeuchtigkeit, Batterietemperatur, Türmagnetfeld, Rauch, Wasserüberschwemmung und anderen Umgebungsinformationen | |
| 6-polige potentialfreie Kontakteingangssignalerkennung / Batterie-, Lastsicherungserkennung | |
| Verwaltungsfunktionen | Batterieladung und Erhaltungsladungsmanagement / Batterietemperaturkompensation |
| Batterielade- und Strombegrenzungsmanagement | |
| Schutz vor Unterspannung der Batterie | |
| Batterietestmanagement / Erkennung der Restkapazität der Batterie | |
| Stufe 5 ist ein unabhängiges Energiesparmanagement / Zwei Benutzer-Energiesparmodi (Zeit / Spannung) | |
| 4. Benutzer-Leistungsmessung (Ladeleistungsmessung) / Speichern Sie regelmäßig die Leistungsinformationen des Benutzers. | |
| Warnmanagement | Der Alarm kann dem potentialfreien Ausgangskontakt zugeordnet werden; es werden 8 potentialfreie Ausgangskontakte unterstützt; er kann so eingestellt werden, dass er normalerweise öffnet. |
| Der Alarmpegel kann eingestellt werden (Notfall / Aus) / Der Benutzer wird durch eine Kontrollleuchte und einen Alarmton erinnert (optional aktivieren / deaktivieren). | |
| 1.000 historische Alarmaufzeichnungen | |
| Intelligente Schnittstelle | 1 Nord-FE-Schnittstelle, Gesamtprotokoll 1 nach Süden ausgerichtete RS485-Schnittstelle zur Steuerung der angeschlossenen Geräte |
Das digitale Gleichrichtermodul R4850G zeichnet sich durch hohe Effizienz und Leistungsdichte aus und deckt einen breiten Eingangsspannungsbereich ab. Die Standardausgangsspannung beträgt 53,5 V DC. Es bietet Vorteile wie Sanftanlauf, umfassende Schutzfunktionen, geringes Rauschen und die Möglichkeit zum Parallelbetrieb. Durch die Überwachung der Stromversorgung ermöglicht es die Echtzeitüberwachung des Gleichrichtermodulstatus sowie die Regelung der Ausgangsspannung.
Artikel  | Spezifikationen | Artikel | Spezifikationen |
|---|---|---|---|
| Ergiebigkeit | >95% (230 V Wechselstrom, 30 % bis 80 % Last) | Betriebsspannung | 85 V Wechselstrom ~ 300 V Wechselstrom |
| Dimension | 40,8 mm × 105 mm × 269 mm | Frequenz | 45 Hz bis 66 Hz, Nennwert: 50 Hz/60 Hz |
| Gewicht | <2 kg | Bemessungseingangsstrom | ≤17A |
| Kühlmodus | Zwangsluftkühlung | Leistungsfaktor | ≥0,99 (100 % Last) |
| Eingangsüberdruckschutz | >300 V AC, Wiederherstellungsbereich: 290 V AC ~ 300 V AC | THD | ≤5% (50%~100% Auslastung) |
| Unterspannungsschutz einschalten | <80 V AC, Wiederherstellungsbereich: 80 V AC ~ 90 V AC | Ausgangsspannung | 42 V DC ~ 58 V DC, Nennwert: 53,5 V DC |
| Ein Ausgang zum Schutz vor Kurzschluss ist vorhanden. | Langfristiger Kurzschluss, Kurzschluss verschwindet, kann wiederhergestellt werden | Stabile Druckgenauigkeit | ≤±0,2%Vo |
| Ausgangsüberspannungsschutz | Bereich: 56 V DC ~ 60 V DC | Ausgangsleistung | 3000W (176AC~300VAC) 1250 W bis 3000 W (linearer Abfall von 85 V bis 175 V AC) |
| Startzeit | 3s bis 10s | Der Ausgang speichert die Zeit. | >10 ms |
| Standby-Stromverbrauch | ≤5W | MTBF | >500.000 Stunden (25℃) |

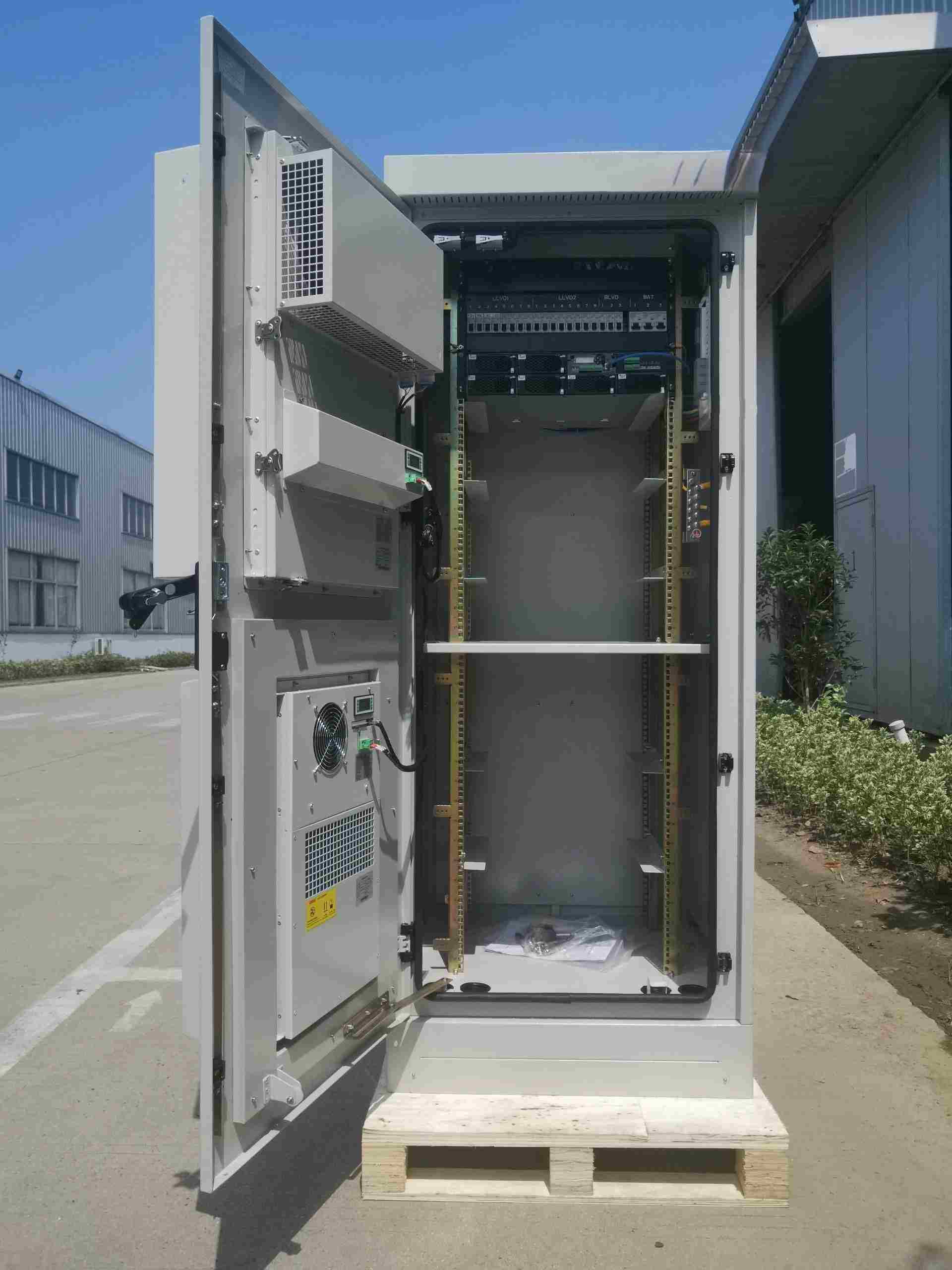

Reale Darstellung der Konfiguration des 5U-Stromversorgungssystems im integrierten Außenschrank.

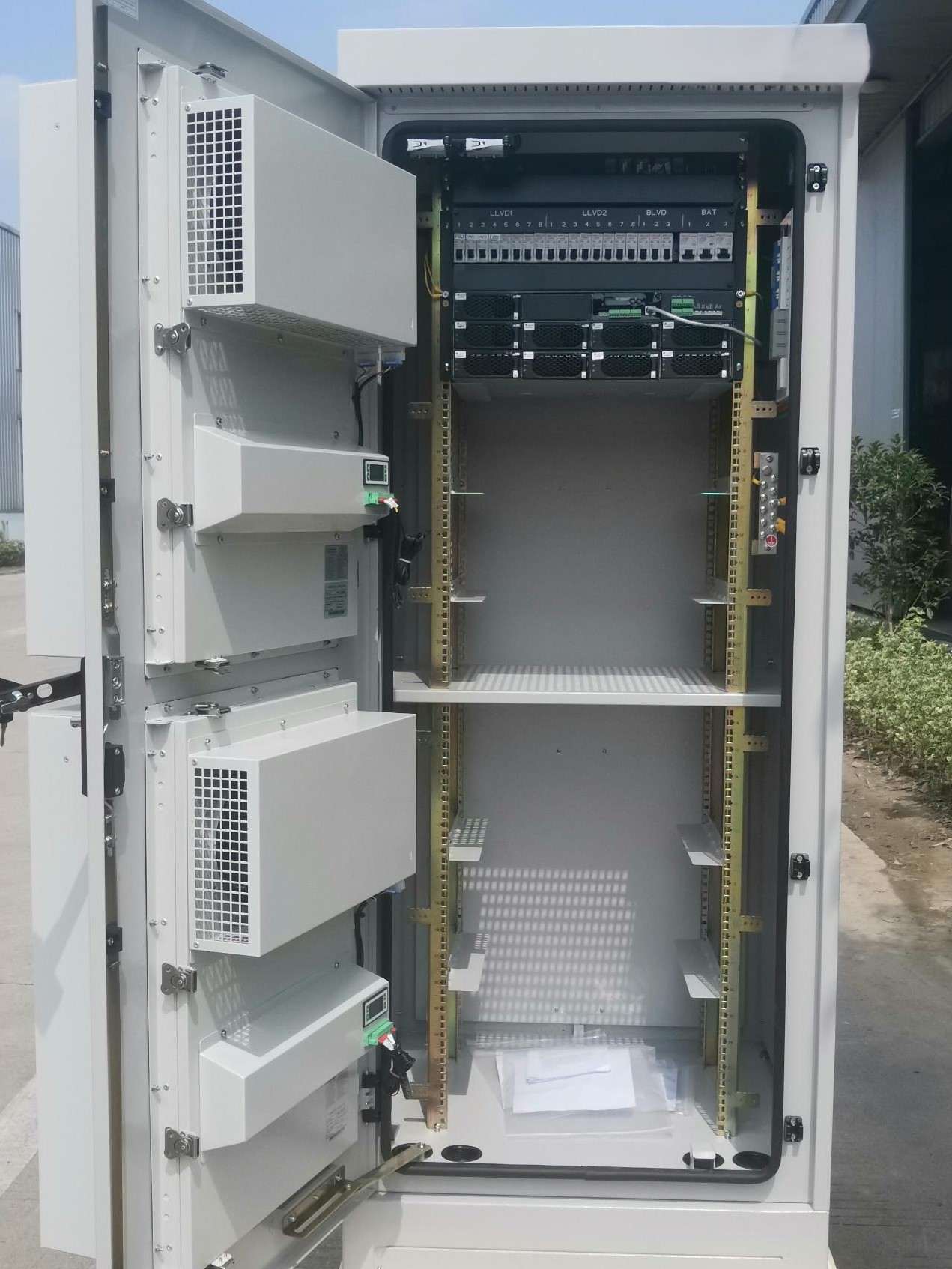

Präsentation der 6U-Stromversorgungssystemkonfiguration, die viel Platz für Geräte und Batterieintegration bietet.

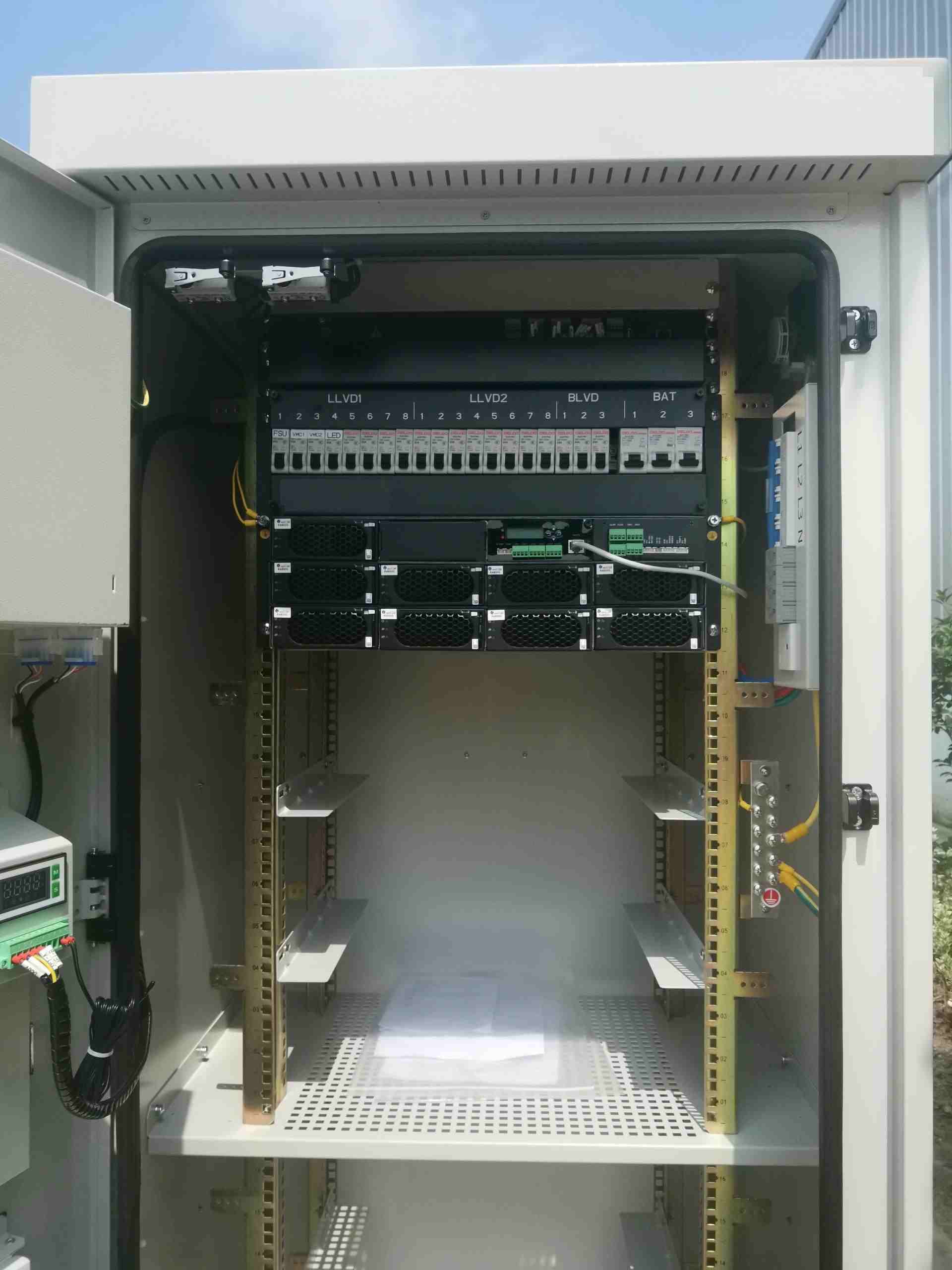

Detaillierte Ansicht des 6U-Bereitstellungslayouts, die die modulare interne Struktur und das organisierte Raummanagement hervorhebt.
