GJS-SPM009 Dome-förmige Glasfaserspleiß-Verschlussplatte, mechanischer Typ

Heim Produkte 1. FO-Verbindungslösungen

GJS-SPM009 Dome-förmige Glasfaserspleiß-Verschlussplatte, mechanischer Typ

GJS-SPM009 Dome-förmige Glasfaserspleiß-Verschlussplatte, mechanischer Typ

Name: GJS-SPM009 Dome-förmige Glasfaserspleiß-Verschlussplatte, mechanischer Typ
Availability: InStock

Diese Spleißmuffe wurde für optimale Leistung in PON-Netzen entwickelt und ist die ideale Lösung zum Terminieren und Verteilen von nachgelagerten Glasfaserkabeln. Sie eignet sich perfekt für FTTX-Installationen, ermöglicht einen nahtlosen A/B-Anschluss, unterstützt das Spleißen einzelner Fasern mit geringer Anzahl und gewährleistet eine robuste Verankerung und Zuführung für Mehrfaseranschlüsse.

Inquiry now

Hauptmerkmale

■ Verteileranschluss, der für verschiedene Kabeltypen und -durchmesser geeignet ist (6-9 mm für Mikrokabel und 13-18 mm für Rohrkabel).
■ AAlle benötigten Zubehörteile für Antennenmasten sollten im Lieferumfang enthalten sein.Platz für ungeschnittene Rohre, zwischen den Seiten sollte Platz für ungeschnittene Rohre vorhanden sein.
■Schrumpfschlauch sollte der Verbindungsmenge 288 beiliegen. Fähigkeit zur Führung von Faserkernen innerhalb der Verbindung von einer Kassette zur anderen
■Montagearten: Überkopfmontage, Erdverlegung, Wandmontage, Mastmontage, Schachtmontage;Alterungsbeständige Kunststoff- und korrosionsbeständige Metallbearbeitungs-Baugruppen
■Das Gehäuse besteht aus einem modifizierten, hochfesten technischen Kunststoff, der sich durch hohe Festigkeit und Korrosionsbeständigkeit, eine längere Lebensdauer und hervorragende Dichtungseigenschaften auszeichnet.
■Es verfügt über insgesamt 9 Kabelanschlüsse, 8 runde Kabelanschlüsse und 1 ovalen Anschluss für Kabel mit einem Durchmesser von Φ7-26mm. 2 große Löcher und 1 ovaler Anschluss können ungeschnittene Kabel in der Mitte der Spannweite aufnehmen.
■Die übereinander angeordneten Spleißkassetten und die unabhängige isolierende Erdungsvorrichtung in der Kuppel ermöglichen eine flexible, bequeme und sichere Konfiguration der Kernanzahl der Glasfaser, die Erweiterung und Erdung des Glasfaserkabels.
■Nutzungsdauer mindestens 20 Jahre
■Schutzart: IP68

Anwendungen

■ PON-Netzwerke: Anwendbar für den Abschluss von abzweigenden optischen Downstream-Kabeln in PON-Kommunikationsnetzen.
■ FTTX-Zugang: Wird über FTTX-Netzwerke für den A/B-Endpunktzugang von Glasfaserkabeln verwendet.
■ Faserspleißen: Geeignet zum Spleißen von Einzelfasern mit geringer Kapazität.
■ Kabelmanagement: Ideal für die Ausleitung und Fixierung von Mehrfaser-Zugangskabeln.
■ Vielseitige Installationsmöglichkeiten: Unterstützt verschiedene Installationsarten, darunter Überkopfmontage, Erdverlegung (direkte Erdverlegung), Wandmontage, Mastmontage und Schachtmontage.

Produktansichten & Interne Struktur

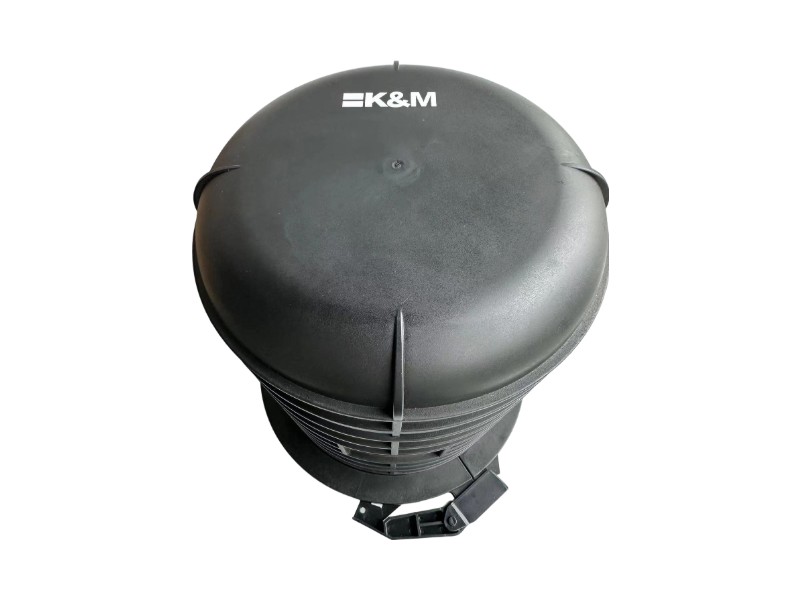

Exterior Top View of Dome Fiber Splice Closure

Außenansicht von oben

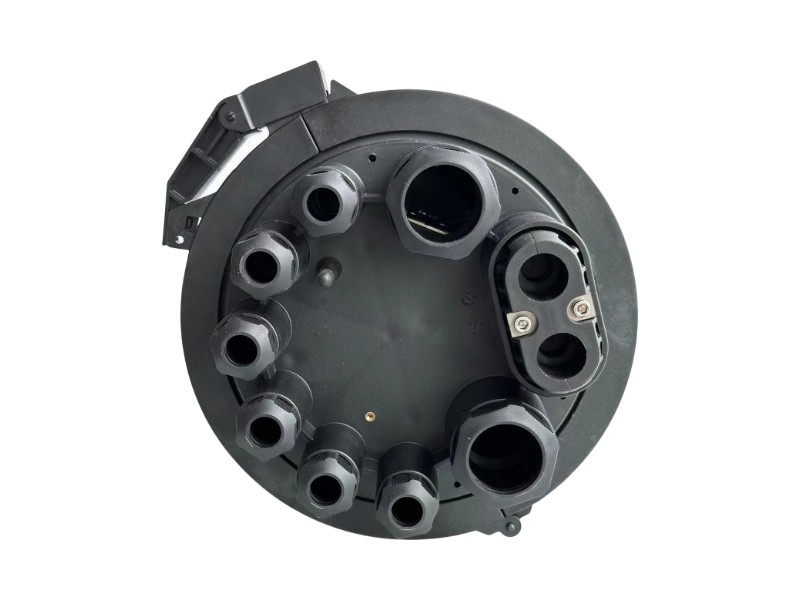

Außenansicht von unten

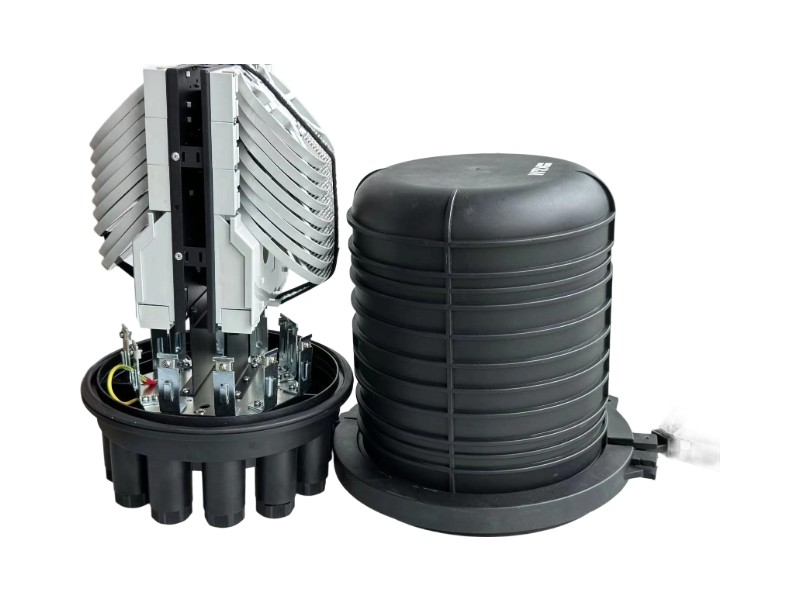

Disassembled View showing Internal Splice Trays

Ansicht der internen Struktur

Körperliche Leistungsfähigkeit

Vollständige Biegeradiussteuerung	Der Biegeradius ist größer als 30 mm.
Entflammbarkeit	GB5169.7 Experiment A
Umgebungsbedingungen - Betriebstemperatur	-40℃~+65℃
Umgebungsbedingungen - Relative Luftfeuchtigkeit	≤ 85 % (+30 °C)
Umgebungsbedingungen - Atmosphärischer Druck	70~106kP
Umgebungsbedingungen - Lagertemperatur	-25℃~+60℃
Spannungsstärke	unter 15 kV Gleichstrom, ohne Durchschlag oder Überschlag.
Isolationswiderstand	≥2×10⁴MΩ
Zugkraft	≥800N
Dichtheit	Den Verschluss aufblasen, bis ein Innendruck von 100 kPa erreicht ist, und ihn dann über 15 Minuten ins Wasser legen, ohne dass Blasen entstehen oder der Druck abfällt.
Schlagfestigkeit	Hält nach 3 Stößen einer Kraft von 20 Nm stand; es sind keine Risse am Gehäuse vorhanden.

Interne Struktur des Inline-Glasfaser-Spleißgehäuses

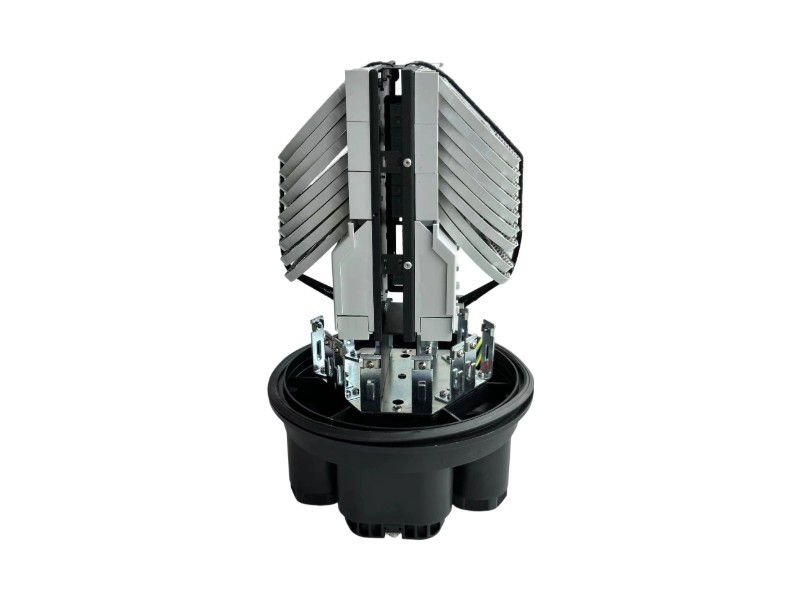

Innenansicht 1

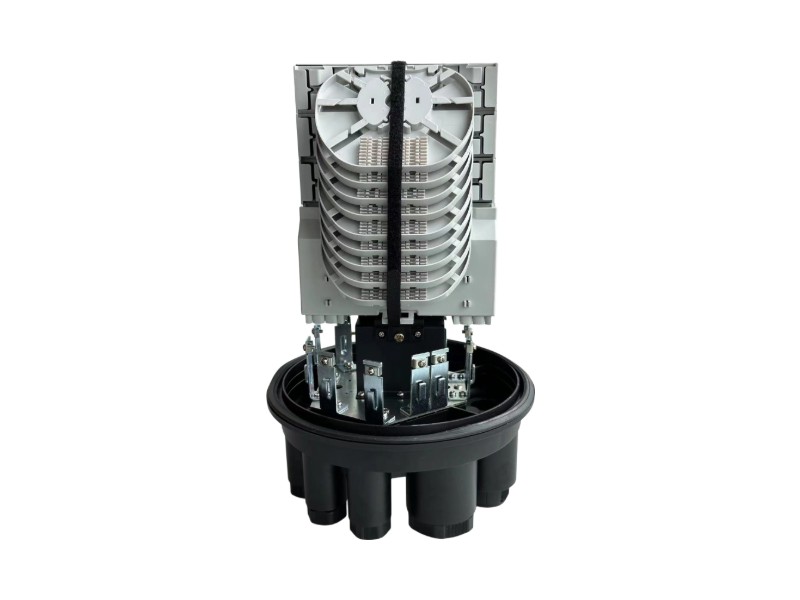

Innenansicht 2

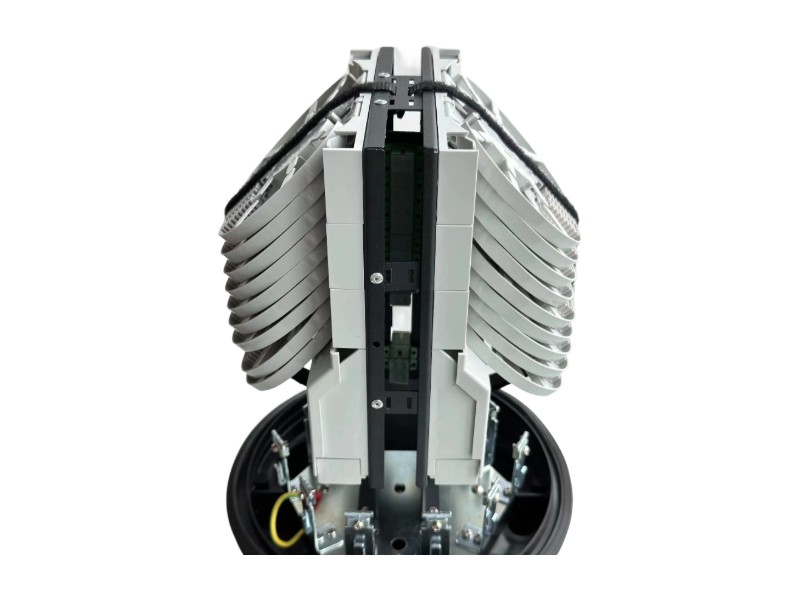

Innenansicht 3

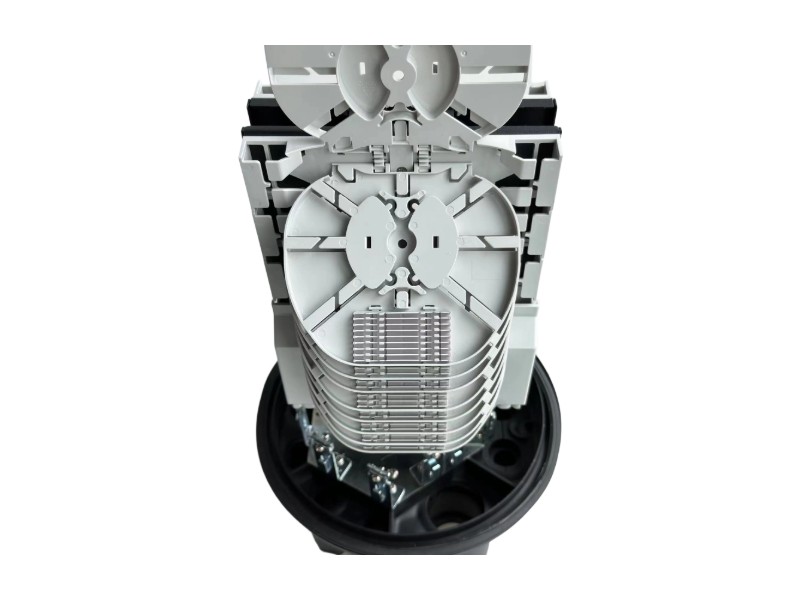

Innenansicht 4

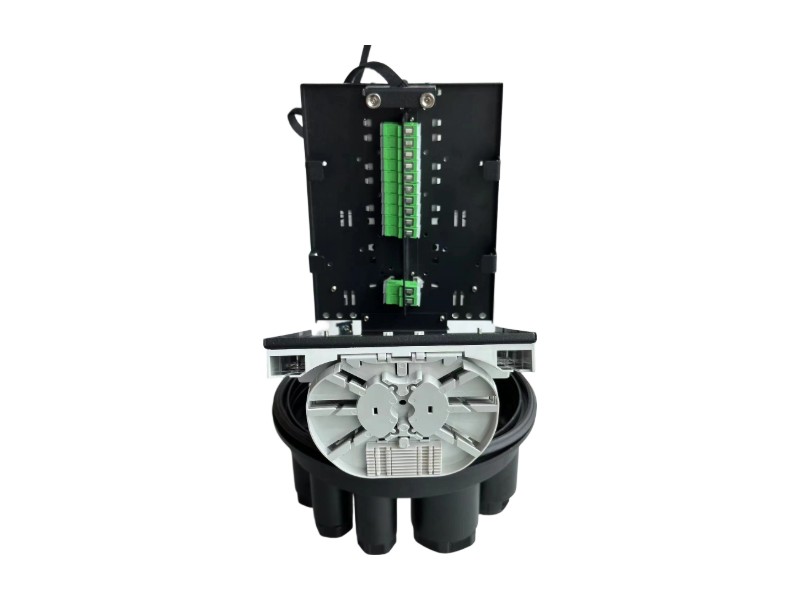

Innenansicht 5

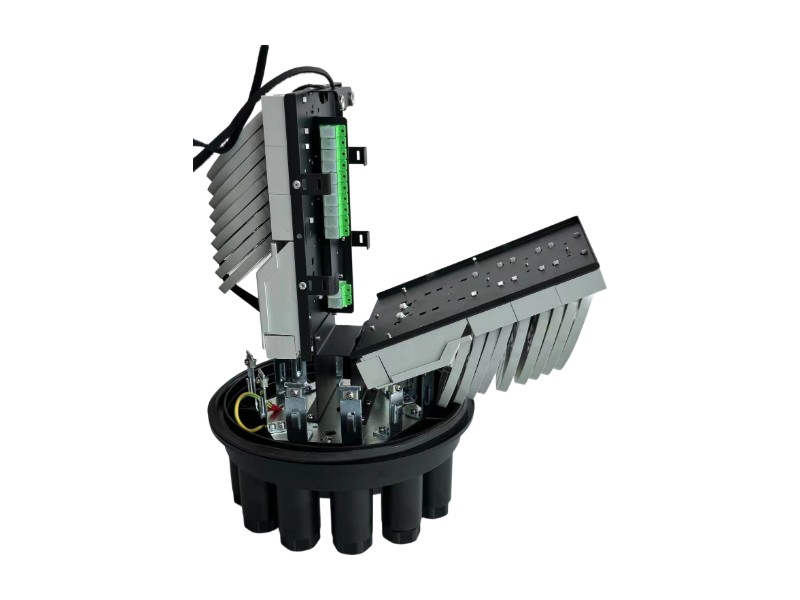

Innenansicht 6

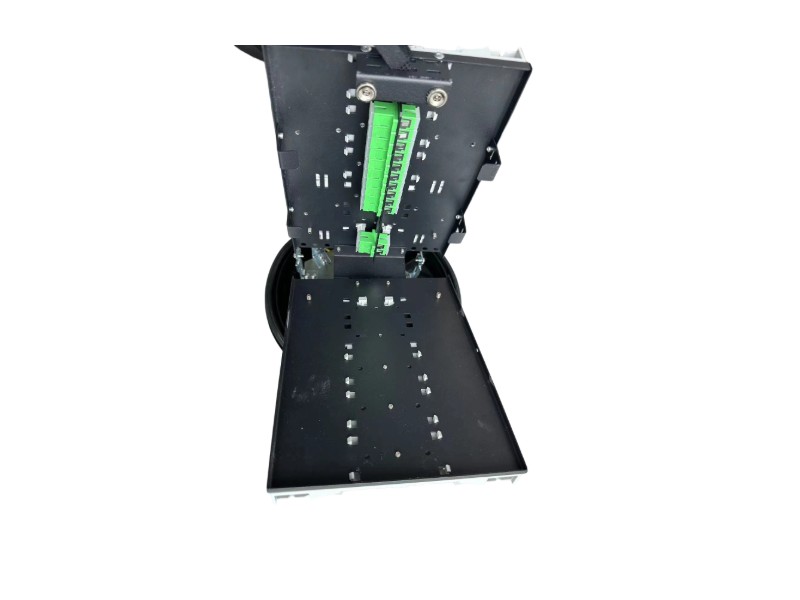

Detailansicht 7

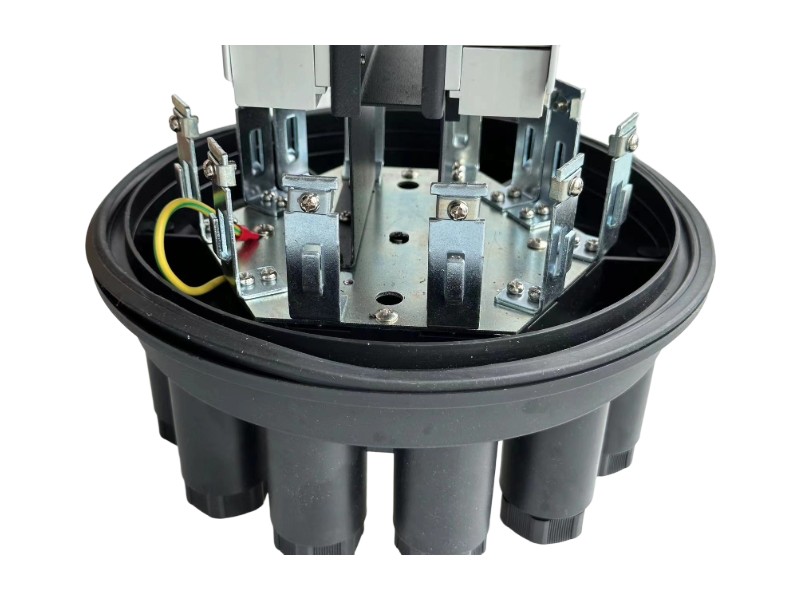

Detailansicht8

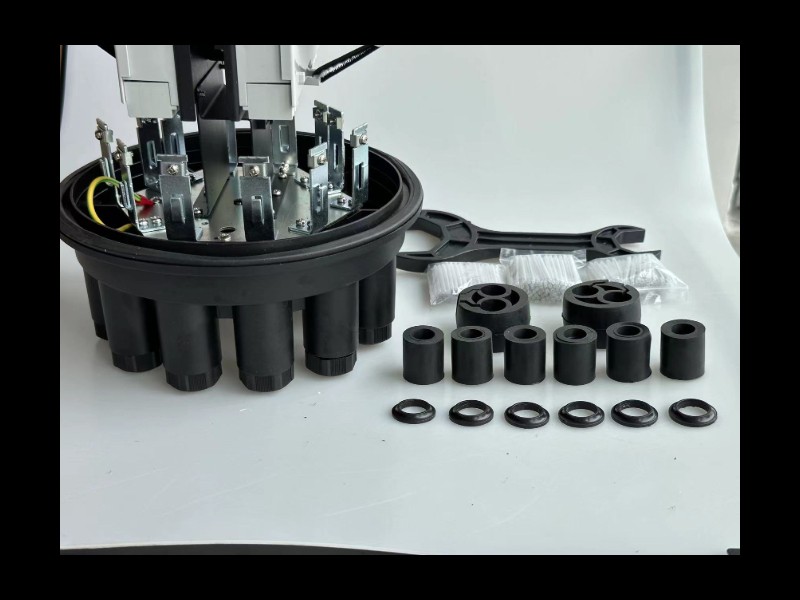

IDetail Ansicht 9

Detailansicht10

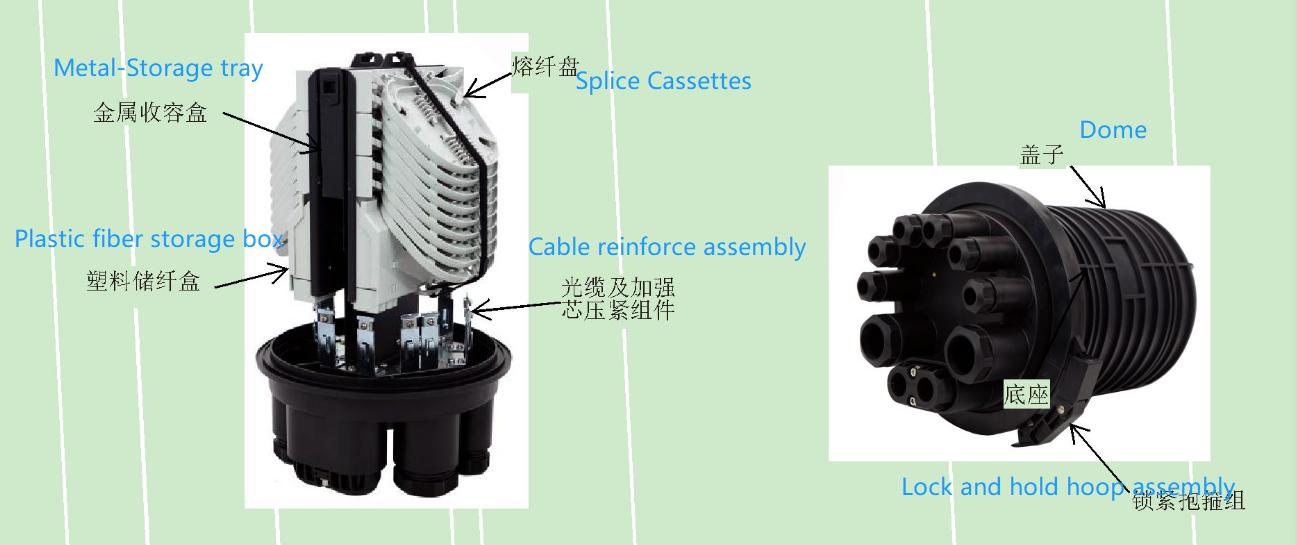

Strukturdiagramm einer Dome-Glasfaser-Spleißmuffe

Bestellinformationen

Produktmodell	GJS-SPM009-8	GJS-SPM009-24
Abmessung (mm)	Φ325×395	Φ325×395
Kabeldurchmesser (mm)	Φ7-Φ26	Φ7-Φ26
Spleißkassettenkapazität (Kern)	8	24
Anzahl der Kassetten (Stück)	36	18
Spleißkapazität (Kern)	288	432

Packliste

Artikelname	Menge	Artikelname	Menge
Kuppelschließung	1 Satz	Installationsanleitung	1 Stück
Sechskantschlüssel	1 Satz	Wandmontiertes Zubehör	1 Stück
Spleißschutzschlauch, 12 Stück/Beutel	Gemäß der Kapazität	Zubehör für die Mastmontage	1 Stück (optional)
Kehlklemme Φ13-Φ19	10 Stück	Außensechskantschraube M8×20 (mit Unterlegscheibe, Federscheibe, Mutter)	8 Sets
Kehlklemme Φ19-Φ29	2 Stück	M10×150 Außensechskantschraube (Durchgangsdraht)	2 Stück (optional)
Φ15 Tablettenpresse	4 Stück	M10 Sechskantmutter + Federscheibe + Unterlegscheibe	2 Stück (optional)
8-förmiger Pressblock	4 Stück	M5×16 selbstschneidende Schrauben + Flachfederauflage	4 Sets
Φ27 Dichtungsgummi	6 Stück	Metall-Expansionsschraube	4 Sets
Φ51-Φ17 Dichtungsgummi	2 Stück	-	-
Kunststoffschlüssel	1 Stück	-	-

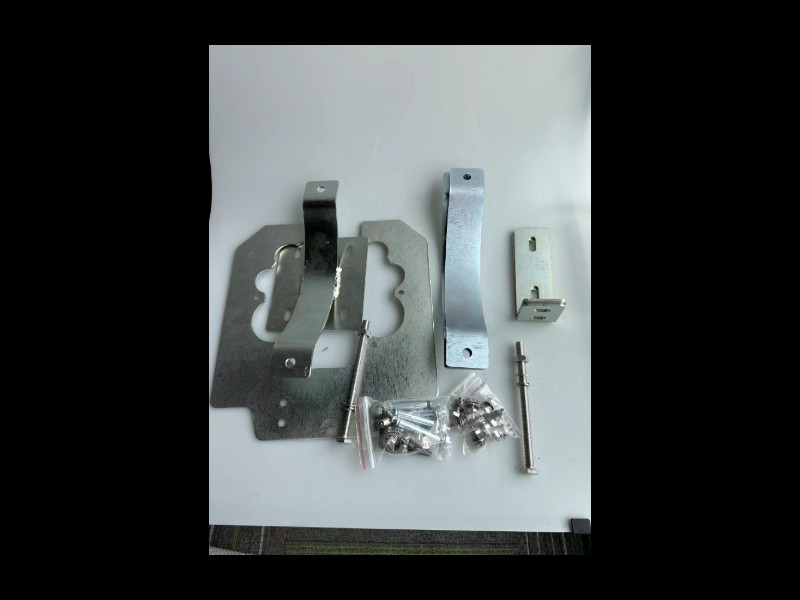

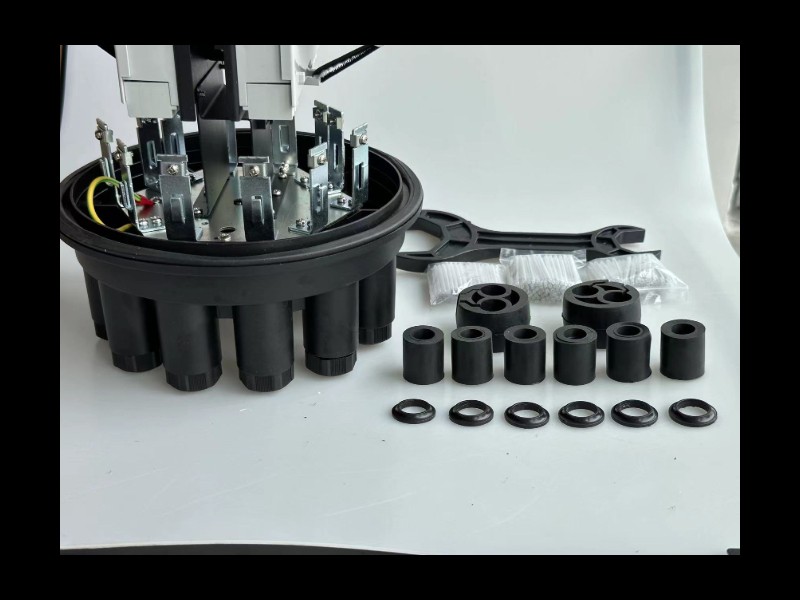

Packungsinhalt und Zubehör

Häufig gestellte Fragen

Q Wie hoch ist die maximale Faserkapazität des GJS-SPM009-Dome-Gehäuses?

A:Die Dome-Gehäuse GJS-SPM009 ist für hochdichte Netzwerke konzipiert und unterstützt eine maximale Spleißkapazität von bis zu 432 Adern. Je nach Netzwerkanforderungen kann sie mit 36 Kassetten (für 288 Adern) oder 18 Kassetten (für 432 Adern) konfiguriert werden und bietet somit hervorragende Skalierbarkeit für Ihre Glasfasererweiterung.

Q Unterstützt dieses Glasfaser-Spleißgehäuse ungeschnittene Kabel in der Mitte der Spannweite?

A:Ja, es verfügt über insgesamt neun Kabelanschlüsse, davon acht runde und einen ovalen. Der ovale Anschluss ist speziell für die Aufnahme von ungeschnittenen Kabeln mit einem Durchmesser von 7 mm bis 26 mm konzipiert und ermöglicht so eine flexible und komfortable Kabelführung ohne Unterbrechung der Hauptzuleitung.

Q In welchen Umgebungen eignet sich diese Kuppelkonstruktion?

A:Dank seiner robusten Schutzart IP68 und des hochfesten Gehäuses aus technischem Kunststoff arbeitet es zuverlässig auch unter rauen Außenbedingungen. Es unterstützt vielseitige Installationsmöglichkeiten, darunter Überkopf-, Wand-, Mast-, Erd- und Schachtmontage.
