GJS-6814-C FTTX/PON Inline-Glasfaserspleiß-Gehäuse mit mechanischer Abdichtung

Heim Produkte 1. FO-Verbindungslösungen

GJS-6814-C FTTX/PON Inline-Glasfaserspleiß-Gehäuse mit mechanischer Abdichtung

GJS-6814-C FTTX/PON Inline-Glasfaserspleiß-Gehäuse mit mechanischer Abdichtung

Die GJS-6814-C ist eine robuste, IP68-zertifizierte Inline-Glasfaser-Spleißdose für hochdichte Netzwerke. Sie unterstützt bis zu 1152 Faserbündeladern und verfügt über eine sichere 6-Port-Gleitringdichtung. Gefertigt aus langlebigen Polymerwerkstoffen, bietet sie eine äußerst vielseitige und zuverlässige Verteilungslösung für FTTX/PON-Anwendungen in der Luft, im Erdreich und an Wänden.

Inquiry now

Hauptmerkmale

  • ■ Konzipiert für hochdichte Netzwerkverteilungen, unterstützt es eine enorme Kapazität von bis zu 1152 Bandadern oder 288 Bündeladern auf maximal 6 Trays.
  • ■ Hergestellt aus robustem, polymermodifiziertem Kunststoff, mit einem PC+GF-Verschlusskörper und PC+ABS-Innenspleißkassetten für überlegene Beständigkeit gegenüber Umwelteinflüssen.
  • ■ Verfügt über eine hocheffiziente mechanische Dichtungsstruktur mit einer 6-Port-Konfiguration (3 Einlässe, 3 Auslässe), für deren Installation keine Spezialwerkzeuge erforderlich sind.
  • ■ Verfügt über eine intelligente Klappkonstruktion mit robusten Schrauben, die ein einfaches Öffnen und zuverlässiges Wiedereinführen für routinemäßige Netzwerkwartungsarbeiten gewährleistet.
  • ■ Gewährleistet strikte Signalintegrität durch vollständige Kontrolle des Biegeradius und garantiert, dass der Faserbiegeradius > 30 mm bleibt.
  • ■ Bietet einen zertifizierten Schutzgrad IP68 und verwendet alterungsbeständige Kunststoffe sowie korrosionsbeständige Metallbaugruppen für eine Lebensdauer von über 20 Jahren.

Anwendungen

  • ■ Dient als kritischer Verteilerknoten für den Abschluss von abzweigenden optischen Downstream-Kabeln innerhalb fortschrittlicher PON-Kommunikationsnetze.
  • ■ Bietet einen robusten A/B-Anschluss für hochbelastbare Glasfaserkabel, die in umfangreichen FTTX-Infrastrukturen verlegt werden.
  • ■ Perfekt geeignet für die Ausleitung und sichere Befestigung von Hochleistungs-Mehrfaser-Zugangskabeln sowie für das Spleißen von Niedrigkapazität-Einfaserleitungen.
  • ■ Die äußerst vielseitigen Einsatzmöglichkeiten unterstützen komplexe Installationen, darunter Freileitungs-, Wand-, Rohrleitungs-, Schacht- und Untergrundmontage.

Produktansichten & Interne Struktur

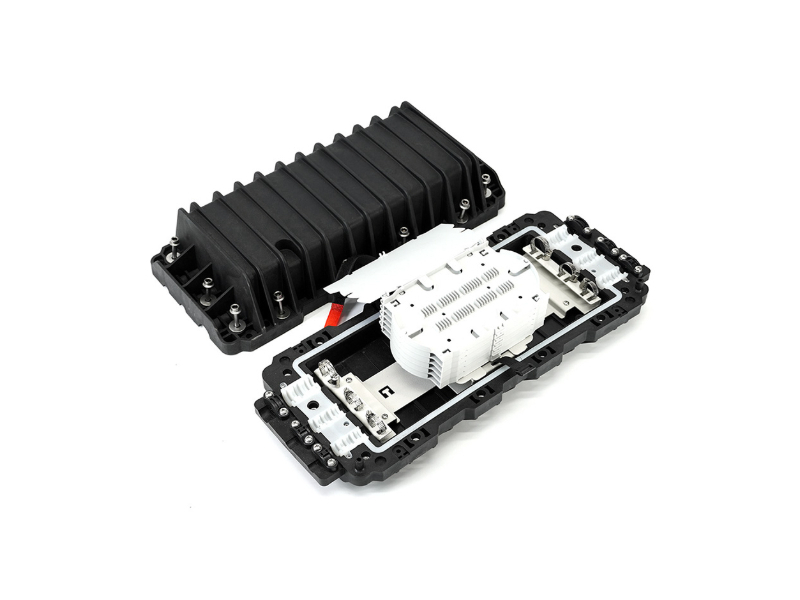

GJS-6808-B product appearance with hinged buckle design

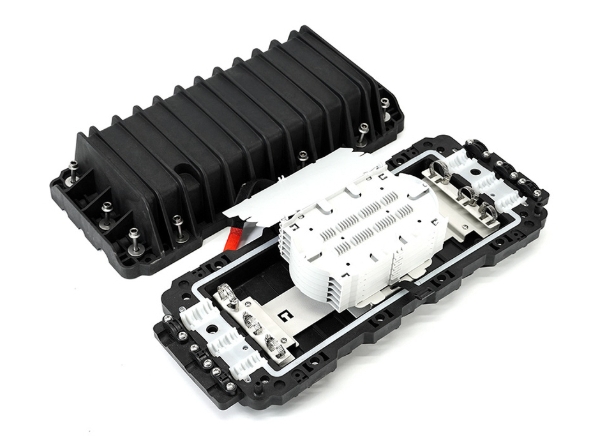

Interne Spleißkassetten mit geöffnetem Deckel

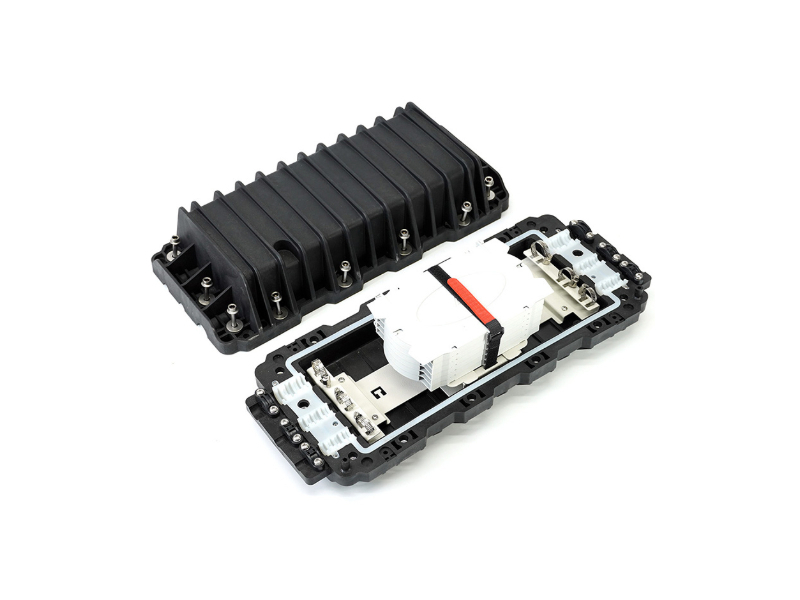

Internal PC+ABS splice tray showing fiber routing
Anordnung der gesicherten Spleißkassetten

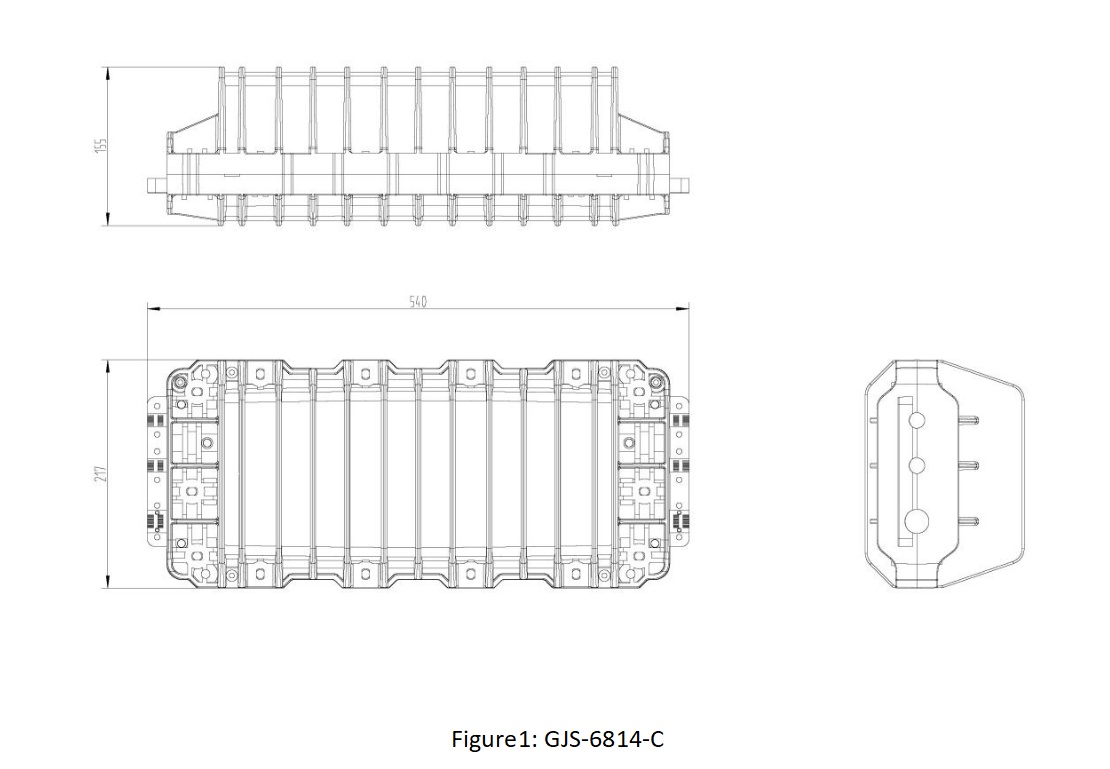

Structure drawing of GJS-6808 with dimensions

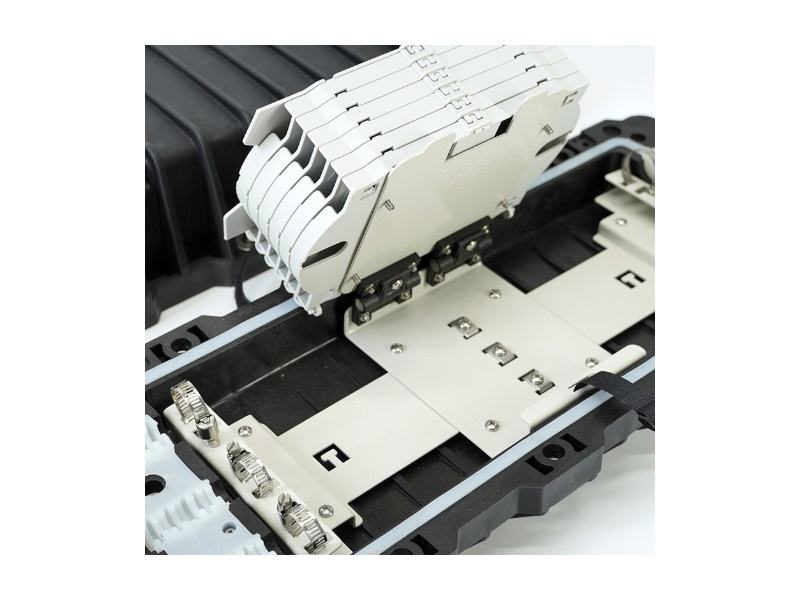

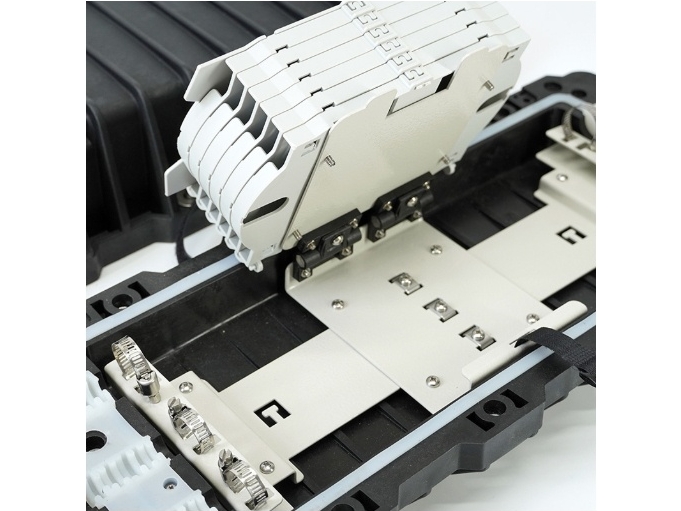

Ansicht des Klapptablettmechanismus
GJS-6814-C IP68 Inline Mechanical Fiber Optic Splice Closure

Abmessungen und Kapazität

Modellnr.GJS-6814-C
StilInline/Horizontal
Abmessungen540 (L) × 217 (B) × 155 (H) mm
Gewicht (kg)4,0 - 4,5
MaterialPolymermodifizierte Kunststoffe
DichtungstypGleitringdichtung
SchutzklasseIP68
Kabelanschlüsse3 Einlässe und 3 Auslässe
KabeldurchmesserΦ 10-18 mm
Glasfaser-Spleißkapazität96/144/288 (Bündel)/ 576/1152 (Band)
Tablettkapazität24/48 (Bündel) / 6/12 (Schleife)
Anzahl der Tabletts6 maximal
AnwendungFreileitungs-/Wand-/Rohrleitungs-/Direktverlegungsmontage/Schacht





Körperliche Leistungsfähigkeit

Vollständige BiegeradiussteuerungDer Biegeradius ist größer als 30 mm.
EntflammbarkeitGB5169.7 Experiment A
Umgebungsbedingungen - Betriebstemperatur-40℃~+65℃
Umgebungsbedingungen - Relative Luftfeuchtigkeit≤ 85 % (+30 °C)
Umgebungsbedingungen - Atmosphärischer Druck70~106kP
Umgebungsbedingungen - Lagertemperatur-25℃~+60℃
Spannungsstärkeunter 15 kV Gleichstrom, ohne Durchschlag oder Überschlag.
Isolationswiderstand≥2×10⁴MΩ
Zugkraft≥800N
DichtheitDen Verschluss aufblasen, bis ein Innendruck von 100 kPa erreicht ist, und ihn dann über 15 Minuten ins Wasser legen, ohne dass Blasen entstehen oder der Druck abfällt.
SchlagfestigkeitHält nach 3 Stößen einer Belastung von 16 Nm stand; es sind keine Risse am Gehäuse vorhanden.



Installationsanwendungen

Aerial mounted deployment of heavy-duty horizontal closure

Antenne montiert



Speziell entwickelt für die sichere Installation in Freileitungsnetzen zur Verwaltung von Hochleistungs-Anschlussknoten.

Wall mounted and pipeline configuration for GJS-6814-C

Wandmontage/Rohrleitung



Bietet hervorragende Kompatibilität für die Oberflächenwandmontage oder die direkte Integration in anspruchsvolle Infrastrukturleitungen.

Underground direct burial and manhole applications

Direktverlegung/Schachtöffnung



Robust konstruiert mit Schutzart IP68 und einer Schlagfestigkeit von 16 Nm, um der extremen Feuchtigkeit und dem Druck in Schächten und bei direkter unterirdischer Verlegung standzuhalten.



Bestellinformationen

TypGrößeGröße des InnenkartonsGröße des Umkartons
GJS-6814-C540 × 217 × 155 mm570×235×180 mm (1 Stück)580×460×530 mm (6 Stück)

Zubehör

Standardzubehör



ArtikelBeschreibungMengeBild
1 Isolierband 1 Rolle
2 Spleißschutzrohr 1 Beutel
3 Kabelbinder aus Nylon 1 Beutel
4 Choke-Stopfen 2 Stück
5 Installationsanleitung 1 Satz
6 EVA-Schlauch 1 Rolle



Optionales Zubehör



ArtikelBeschreibungMengeBild
1 Luftventil 1 Satz
2 Antennenmontagezubehör 1 Satz
3 Wandbefestigungselemente 1 Satz
4 Erdungsleitung 1 Satz

Häufig gestellte Fragen


Q Wie verhält sich dieser Hochleistungsverschluss in feuchten oder unterirdischen Umgebungen?
A: Hervorragend. Das Gehäuse erfüllt die Schutzart IP68 und wurde streng auf Dichtheit geprüft. Es hält einer internen Aufblähung auf 100 kPa über 15 Minuten lang im vollständig unter Wasser liegenden Zustand problemlos stand, ohne dass Blasenbildung oder Druckabfall festgestellt wurden.
Q Welche strukturelle Zusammensetzung ermöglicht eine Lebensdauer von 20 Jahren?
A: Es besteht aus hochbeständigen, polymermodifizierten Kunststoffen und verfügt über ein Hauptgehäuse aus PC+GF in Kombination mit internen Verbindungsplatten aus PC+ABS. Zusätzlich sorgen alterungsbeständige Kunststoffe und korrosionsbeständige Metallbaugruppen für eine Lebensdauer von deutlich über 20 Jahren.
Q Welche maximale Faserkapazität und Portkonfiguration bietet der GJS-6814-C?
A: Dieses spezielle Inline-Modell verfügt über 6 Kabelanschlüsse (3 Eingänge und 3 Ausgänge) für Kabel mit einem Durchmesser von 10–18 mm. Es ist für hohe Skalierbarkeit ausgelegt und bietet Platz für bis zu 6 Trassen mit einer maximalen Kapazität von 288 Fasern (Bündel) oder bis zu 1152 Fasern (Band).
