Glasfaser-Zugangsterminal (FAT) mit 16 Anschlüssen für Freileitungsanschlüsse

Heim Produkte 1. FO-Verbindungslösungen 1.5 Glasfaser-Anschlussbox

Glasfaser-Zugangsterminal (FAT) mit 16 Anschlüssen für Freileitungsanschlüsse

Glasfaser-Zugangsterminal (FAT) mit 16 Anschlüssen für Freileitungsanschlüsse

Der Glasfaser-Anschlusskasten bietet Platz für bis zu 16 Teilnehmer und 96 Spleißstellen. Er dient als Spleißmuffe und Anschlusspunkt für das Zuleitungskabel zum Anschlusskabel in einem FTTX-Netzwerk. Spleißen, Aufteilen, Verteilen, Speichern und Verbinden der Glasfasern sind in einem robusten Gehäuse vereint.

Inquiry now

Hauptmerkmale

  • ■ Wasserdichtes Design mit Schutzart IP-68
  • ■ Hergestellt aus strapazierfähigen ABS- und PC+ABS-Materialien
  • ■ Integriert mit Klappspleißkassette und Adapterhalter
  • ■ Komplett aus Edelstahl gefertigte Metallplatten und rostfreie Schrauben/Muttern.
  • ■ Möglichkeit zum Anschluss von bis zu 4 Mini-SPS-Stahlverteilern (1:4, 1:8 oder 1:16)
  • ■ Mechanische Dichtungsstruktur, ungeschnittener Anschluss und 2 separate Kabelanschlüsse
  • ■ 16 SC- oder 12 Fast Connect-Anschlüsse mit robusten, vorkonfektionierten Optionen

Anwendungen

  • ■ FTTX-Netzwerksysteme (Fiber To The X)
  • ■ Spleiß- und Anschlussstellen
  • ■ Abwurf aus der Luft
  • ■ Außenliegende, mastmontierte Installationen
  • ■ Hochleistungs-Glasfaserverteilung und -speicher
  • ■ sichere Verbindung von Zuleitungskabeln mit Abzweigkabeln

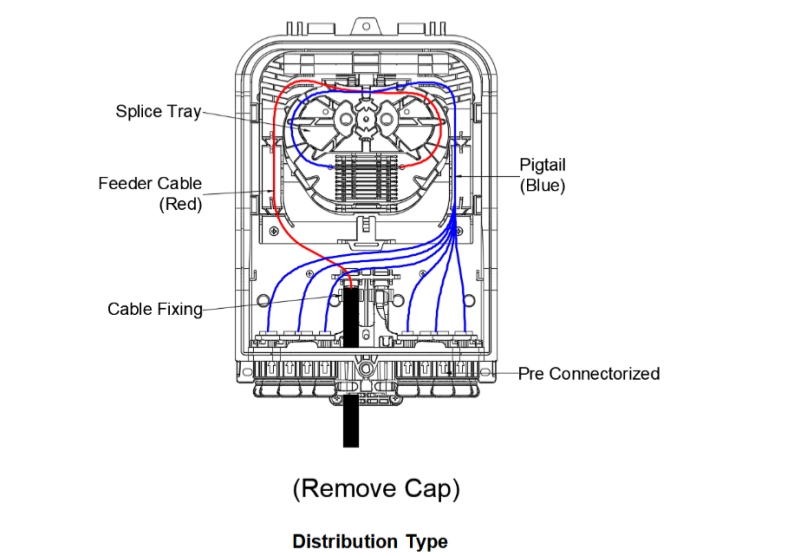

Interne Verkettung & Strukturen

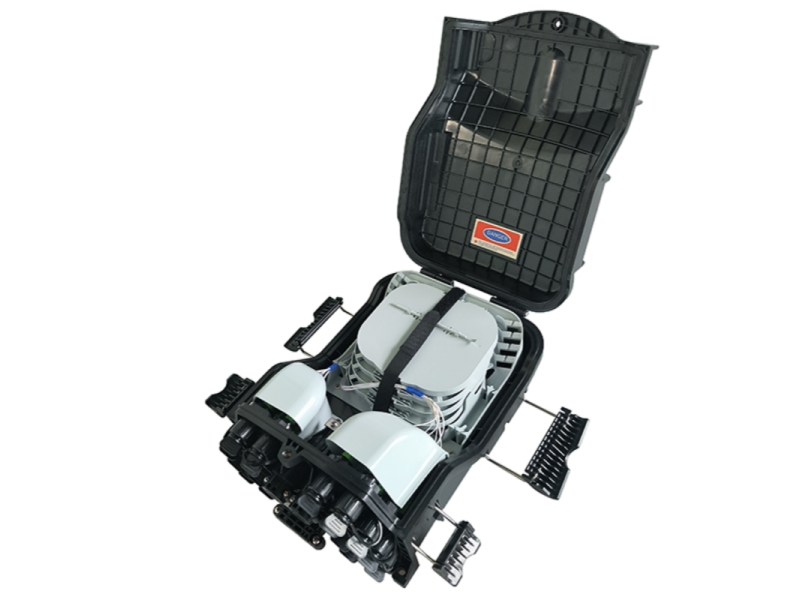

Inside view of 16-port aerial drop joint closure with splice trays
Innere Struktur
Pre-terminated SC and LC waterproof adapters on FTTH terminal box

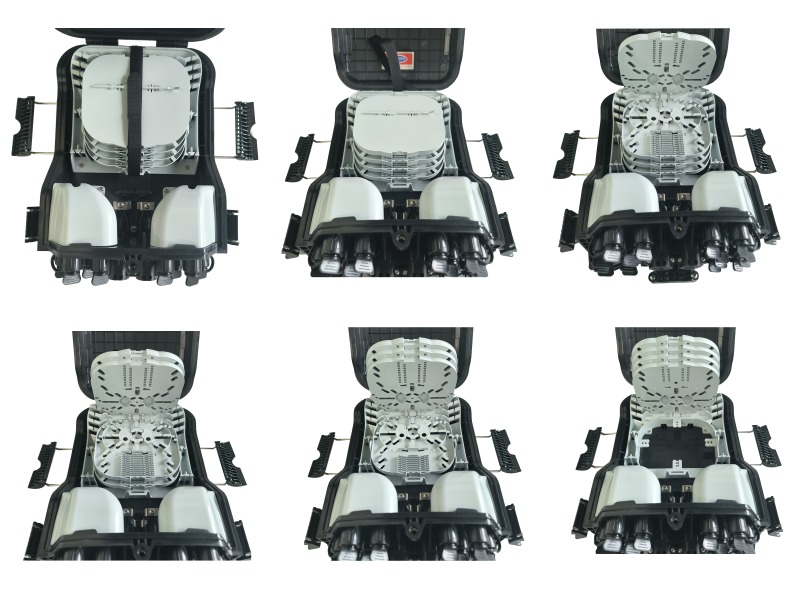

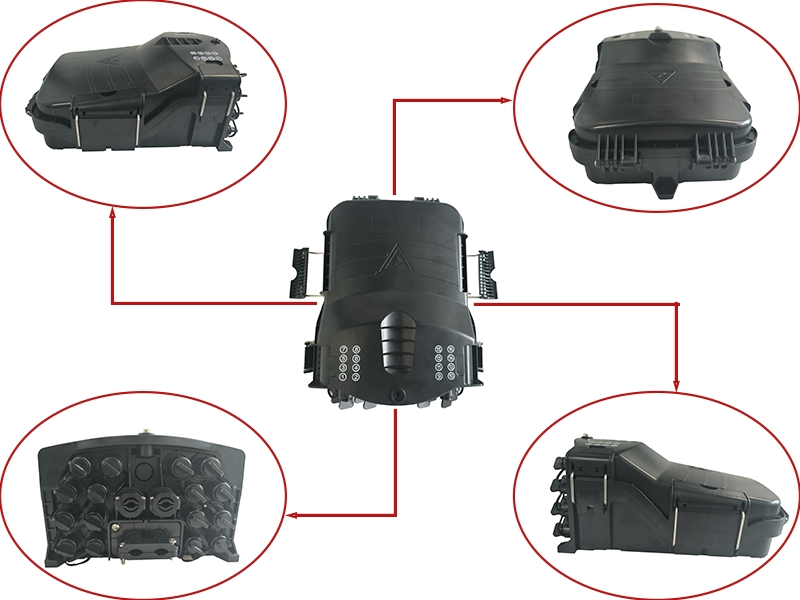

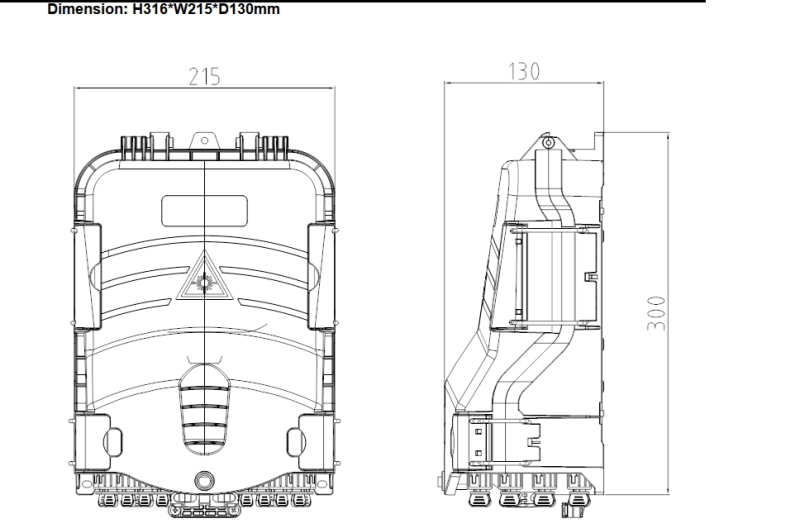

Mehrwinkelansicht
Multi-angle views of outdoor pole-mounted fiber distribution closure
Ansicht der aufklappbaren Kassetten

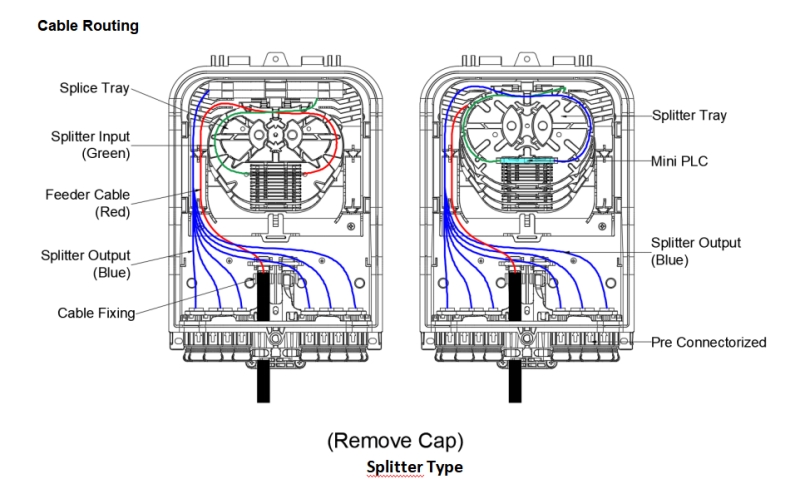

Internal cable routing and splitter configuration diagram for FAT box

Flip-up splice cassettes inside 96-fiber capacity joint closure

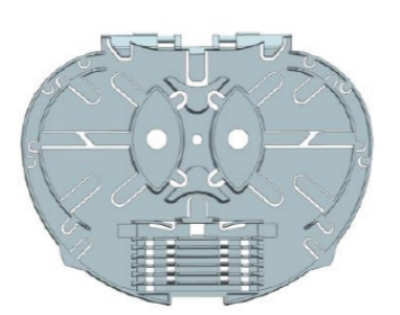

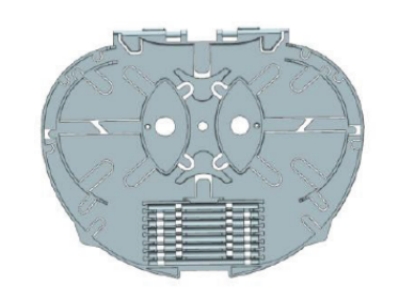

Kassettenspezifikationen

ArtikelSpleißfach ASpleißfach B
Abmessungen (H x B x T; mm)134 × 104 × 8134 × 104 × 4
Nettogewicht (kg)0,0210,015
FarbeAnpassbarAnpassbar
BildAerial drop joint closure connecting feeder and drop cablesImpact-resistant PC and ABS housing for outdoor fiber joint closure
MaterialPC+ABSPC+ABS
Spleißkapazität (Kerne)12, 1 Steckplatz für 1/8 SPS8

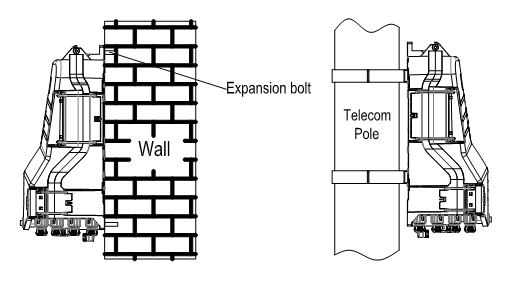

Installationsanleitung

Wandmontage

Bohren Sie entsprechend der Einbaugröße 3 Löcher in die Wand, setzen Sie die Dübel ein, platzieren Sie die Dose so, dass sie mit den Löchern übereinstimmt, und befestigen Sie sie mit Schrauben sicher.

Mastmontierte Installation

Befestigen Sie 2 Sätze Schlauchschellen fest um den Telekommunikationsmast, um eine robuste und stabile Außeninstallation zu gewährleisten.

Produkt- und Bestellinformationen

NameModellAbmessung (mm)Maximale Kapazität
(Beendigung)		Maximale Kapazität
(Spleißen)		Anmerkungen
GlasfaseranschlussFAT-16SC316 × 215 × 1301616/96Möglichkeit zur Aufnahme von 4 Mini-SPS-Splittern aus Stahl (4 Stück 1*4 oder 2*1:8 oder 1:16).
Max: 16*SC Wasserdichter Adapter. Spleißen von 96 Fasern (4 Trays, 24 Fasern/Tray).
GlasfaseranschlussFAT-8SC+4DLC316 × 215 × 1301616/96Möglichkeit zum Anschluss von 4 Mini-SPS-Splittern aus Stahl.
Max.: 8*SC/APC-Adapter + 4*LC/APC-Duplex-Wasserdichtadapter.
Spleißen Sie 96 Fasern (4 Trays, 24 Fasern/Tray).

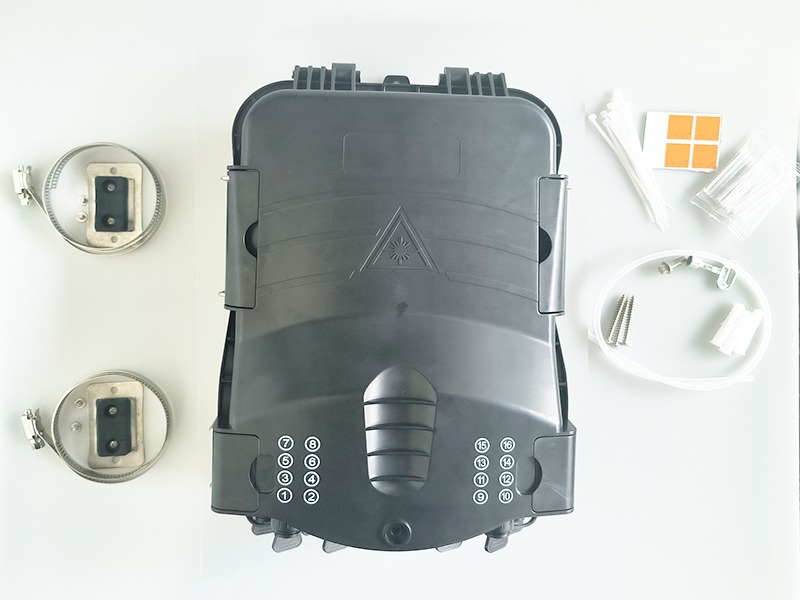

Packungsinhalt und Zubehör

Fiber Access Terminal Package Contents including pole mount clamps, screws, and zip ties

Häufig gestellte Fragen


Q Ist dieser FAT-Verschluss widerstandsfähig gegenüber rauen Außenbedingungen?
A: Ja, absolut. Es beinhaltet ein Wasserdichtigkeitsklasse IP-68 Es besteht aus robusten ABS- und PC+ABS-Materialien sowie rostfreien Edelstahlplatten und -schrauben. Es ist speziell für die zuverlässige Montage an Masten oder Wänden im Außenbereich konzipiert.
Q Wie hoch ist die maximale Spleiß- und Aufteilungskapazität?
A: Dieses Glasfaser-Zugangsterminal kann bis zu 96 Spleißstellen verteilt auf 4 Trays (24 Fasern pro Tray). Zum Aufteilen können bis zu 4 Mini-SPS-Splitter aus Stahl eingesetzt werden (z. B. vier 1:4-Splitter, zwei 1:8-Splitter oder ein 1:16-Splitter).
Q Welche Arten von Adapteranschlüssen sind für dieses Modell verfügbar?
A: Wir bieten Konfigurationen wie die FAT-16SC, die bis zu 16 wasserdichte SC-Adapter unterstützt, und die FAT-8SC+4DLC, die bis zu 8 wasserdichte SC/APC-Adapter und 4 wasserdichte LC/APC-Duplex-Adapter kombiniert, und bieten so flexible, vorkonfektionierte Lösungen für unterschiedliche Projektanforderungen.
