GJS-6808-B Inline-Glasfaser-Spleißmuffe (bis zu 144/432 Adern)

Heim Produkte 1. FO-Verbindungslösungen 1.4 Glasfaser-Spleißgehäuse 1.4-2 Inline-Verschluss

GJS-6808-B Inline-Glasfaser-Spleißmuffe (bis zu 144/432 Adern)

GJS-6808-B Inline-Glasfaser-Spleißmuffe (bis zu 144/432 Adern)

Die Glasfaser-Spleißmuffe eignet sich zum Anschluss von abzweigenden, nachgelagerten Glasfaserkabeln in PON-Netzen. In FTTX-Netzen wird sie für den A/B-Endpunktzugang von Glasfaserkabeln, das Spleißen von Einzelfasern mit geringer Kapazität sowie die Zuleitung und Fixierung von Mehrfaser-Zugangskabeln verwendet.

Inquiry now

Hauptmerkmale

  • ■ Schutzart: IP68
  • ■ Material: Gefertigt aus einem Gehäuse aus PC+GF und einer inneren Verbindungsplatte aus PC+ABS.
  • ■ Dichtungsstruktur: Mechanische Dichtung, keine Spezialwerkzeuge erforderlich
  • ■ Ausführung: Scharnierverschluss mit Schnallenmechanismus, der sich leicht öffnen und wieder schließen lässt.
  • ■ Hardware: Die Befestigungsschrauben und Dichtungen sind aus Edelstahl 304 gefertigt, um die Korrosionsbeständigkeit zu verbessern. Druckventil und Erdungsvorrichtung sind optional erhältlich.
  • ■ Bietet vollständige Kontrolle über den Biegeradius und gewährleistet so einen Biegeradius von > 30 mm.
  • ■ Langlebige Qualität mit einer Lebensdauer von mindestens 20 Jahren
  •

Anwendungen

  • ■ Anwendbar auf den Abschluss von abzweigenden, nachgelagerten Glasfaserkabeln in PON-Glasfasernetzen
  • ■ Wird in FTTX-Netzwerken für den A/B-Endpunktzugriff von Glasfaserkabeln verwendet.
  • ■ Geeignet zum Spleißen von Einzelfasern mit geringer Kapazität
  • ■ Ideal für die Ausführung und Befestigung von Mehrfaser-Zugangskabeln
  • ■ Unterstützt verschiedene Installationsarten, darunter Freileitungs-, Wand-, Schacht- und Erdmontage.

Produktansichten & Interne Struktur

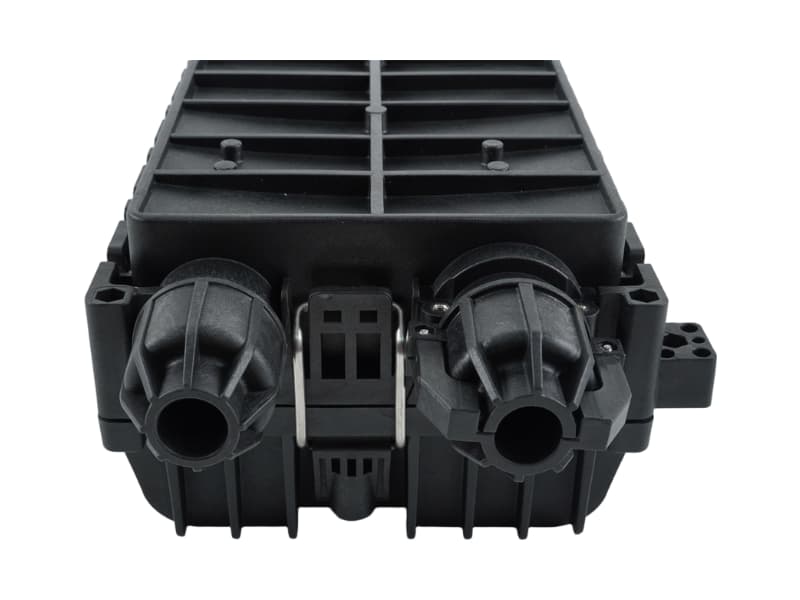

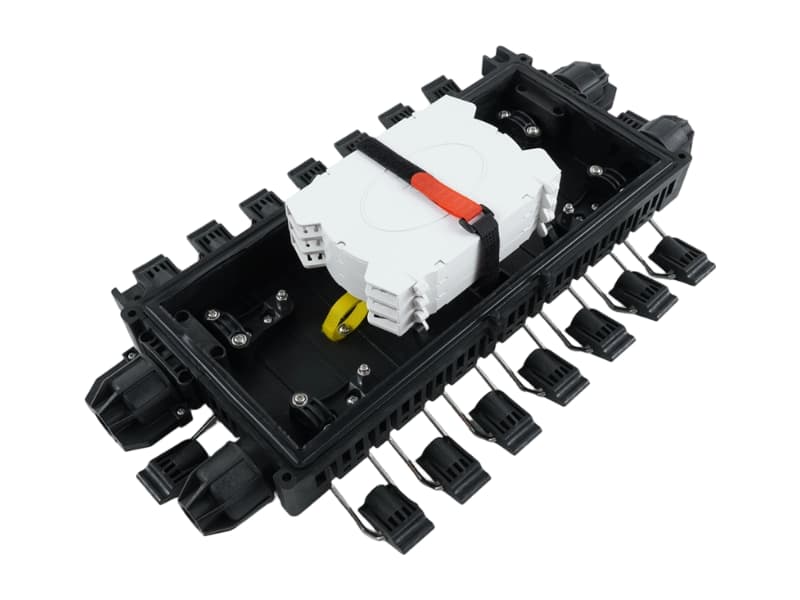

GJS-6808-B product appearance with hinged buckle design
Ansicht der hochklappbaren Spleißkassetten

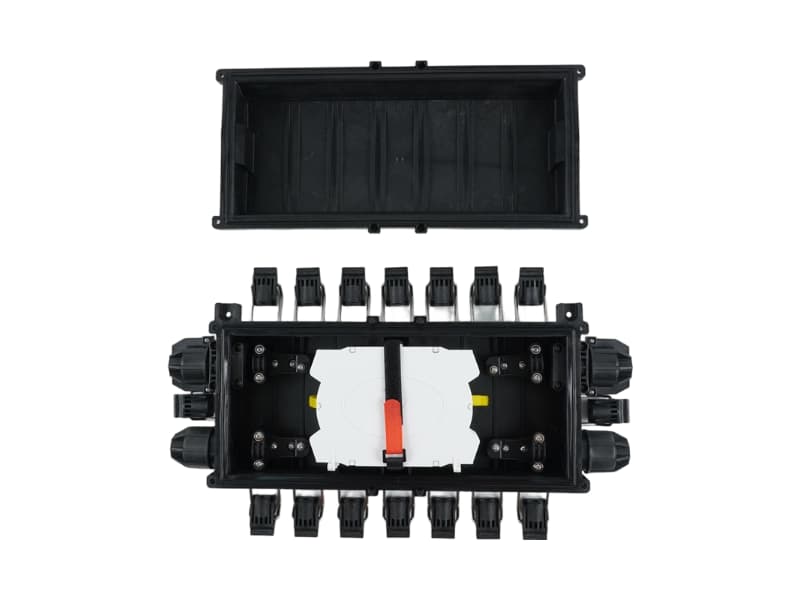

Internal PC+ABS splice tray showing fiber routing
Innenaufbau von oben nach unten

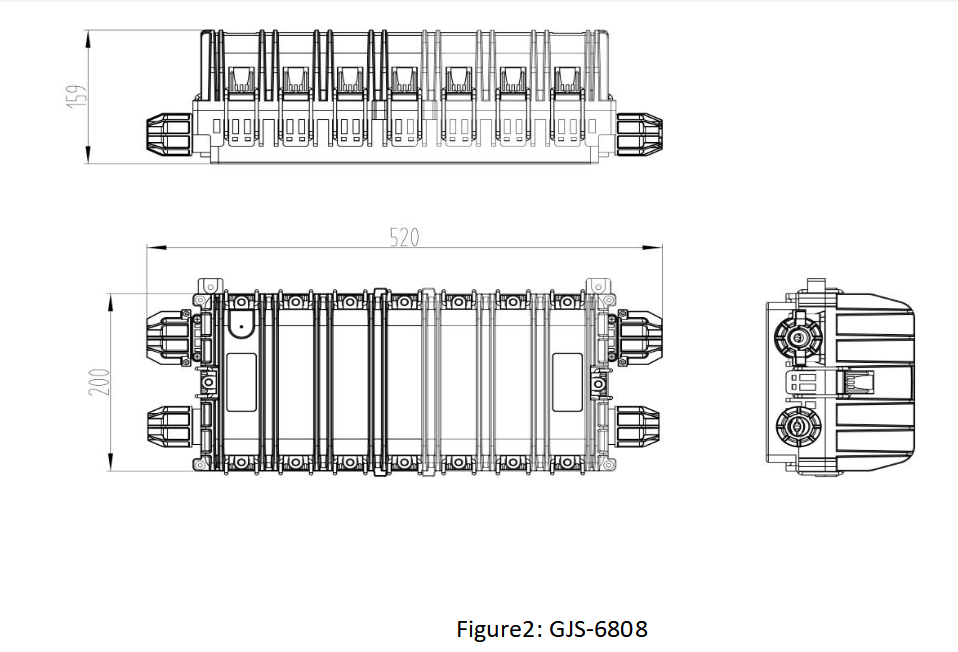

Structure drawing of GJS-6808 with dimensions
Ansicht gestapelter Spleißkassetten

2.1 Abmessungen und Kapazität

Modellnr.GJS-6808-B
StilInline/Horizontal
Abmessungen520 (L) × 200 (B) × 159 (H) mm
Gewicht (kg)4,0 - 4,5
MaterialPP+GF
DichtungstypGleitringdichtung
SchutzklasseIP68
Kabelanschlüsse4
KabeldurchmesserΦ 10-18 mm
Glasfaser-Spleißkapazität144 (Bündel) / 432 (Band)
Tablettkapazität24 (Bündel) / 6/12 (Schleife)
Anzahl der Tabletts6 maximal
AnwendungFreileitungs-/Wand-/Rohrleitungs-/Direktverlegungsmontage/Schacht





Körperliche Leistungsfähigkeit

Vollständige BiegeradiussteuerungDer Biegeradius ist größer als 30 mm.
EntflammbarkeitGB5169.7 Experiment A
Umgebungsbedingungen - Betriebstemperatur-40℃~+65℃
Umgebungsbedingungen - Relative Luftfeuchtigkeit≤ 85 % (+30 °C)
Umgebungsbedingungen - Atmosphärischer Druck70~106kP
Umgebungsbedingungen - Lagertemperatur-25℃~+60℃
Spannungsstärkeunter 15 kV Gleichstrom, ohne Durchschlag oder Überschlag.
Isolationswiderstand≥2×10⁴MΩ
Zugkraft≥800N
DichtheitDen Verschluss aufblasen, bis ein Innendruck von 100 kPa erreicht ist, und ihn dann über 15 Minuten ins Wasser legen, ohne dass Blasen entstehen oder der Druck abfällt.
SchlagfestigkeitHält nach 3 Stößen einer Belastung von 16 Nm stand; es sind keine Risse am Gehäuse vorhanden.



Interne Struktur des Inline-Glasfaser-Spleißgehäuses

Internal View 1

Innenansicht 1

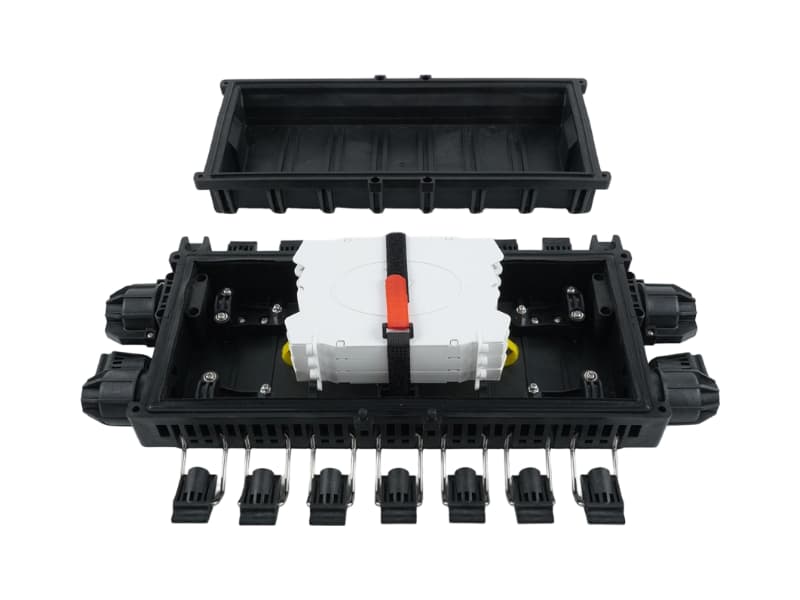

Internal View 2

Innenansicht 2

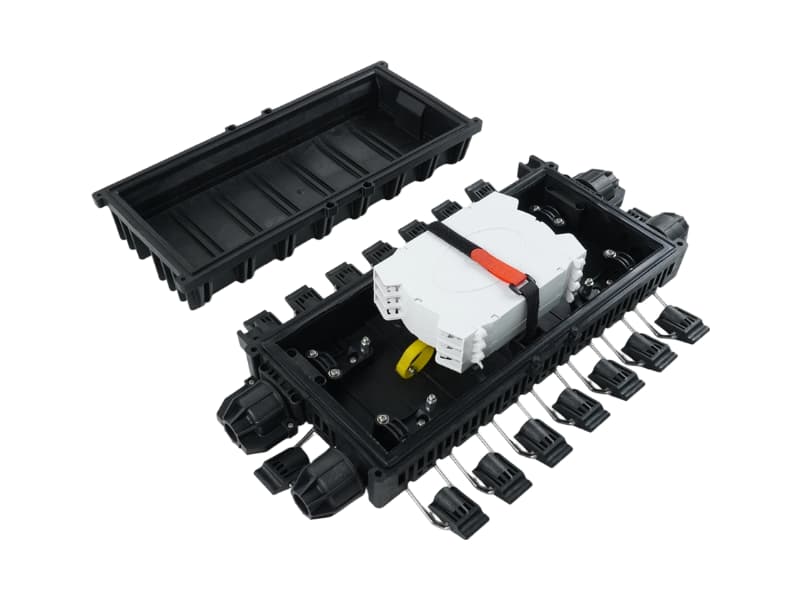

Internal View 3

Innenansicht 3

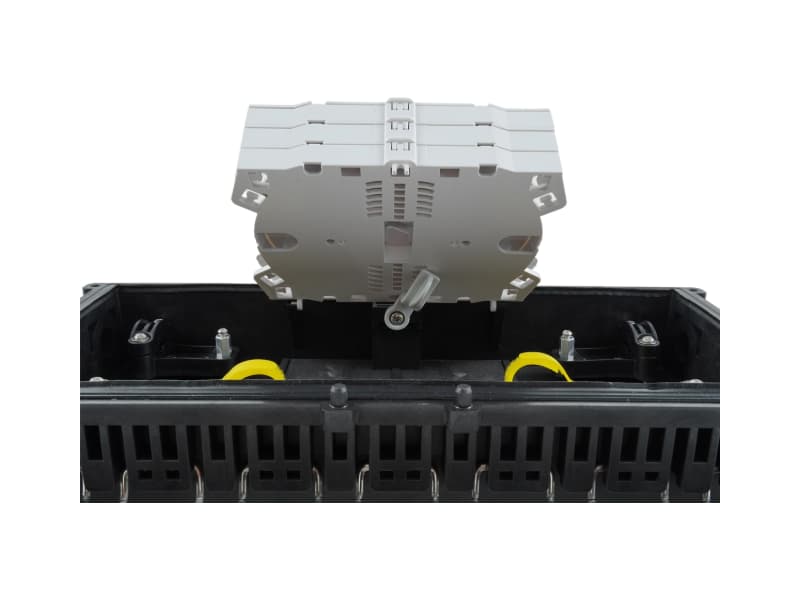

Internal View 4

Innenansicht 4

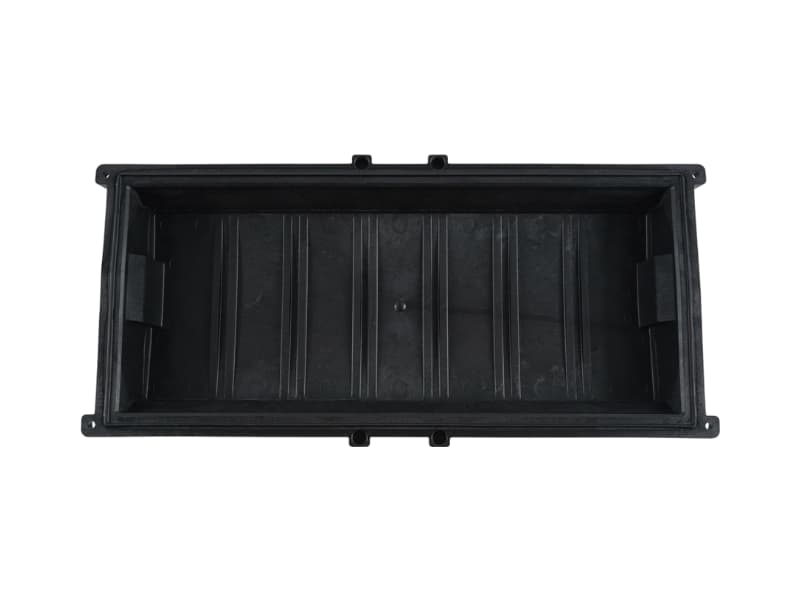

Internal View 5

Innenansicht 5

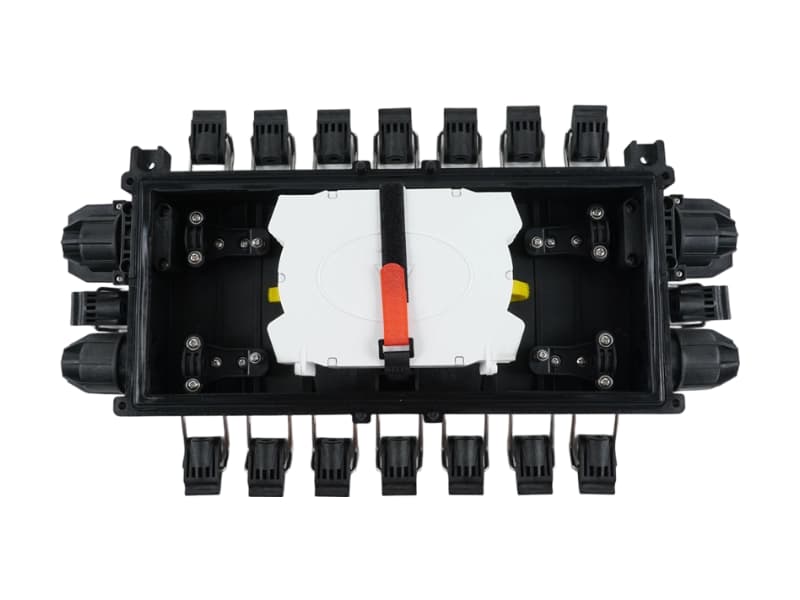

Internal View 6

Innenansicht 6

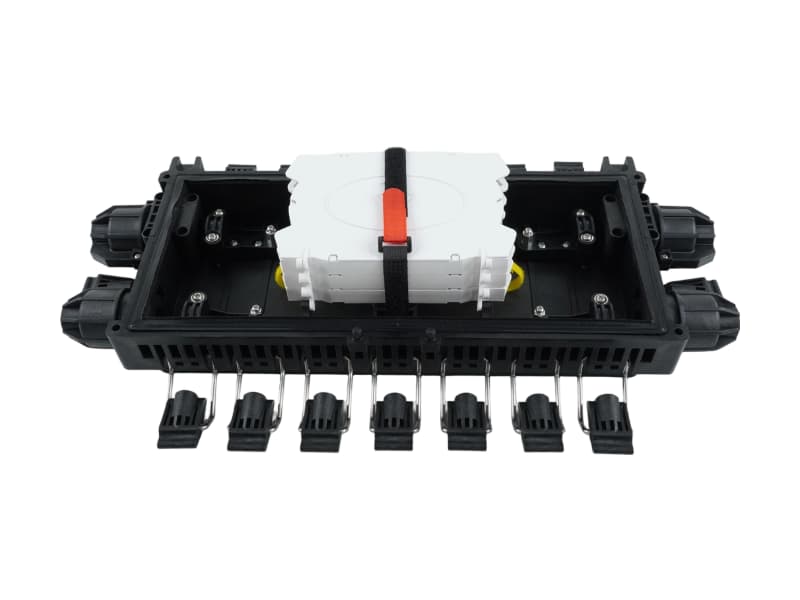

Internal View 7

Innenansicht 7

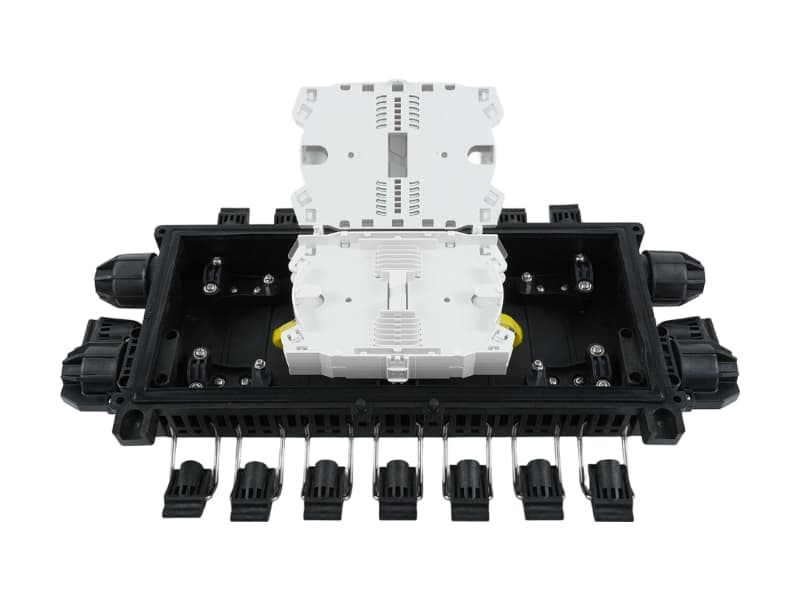

Internal View 8

Innenansicht 8

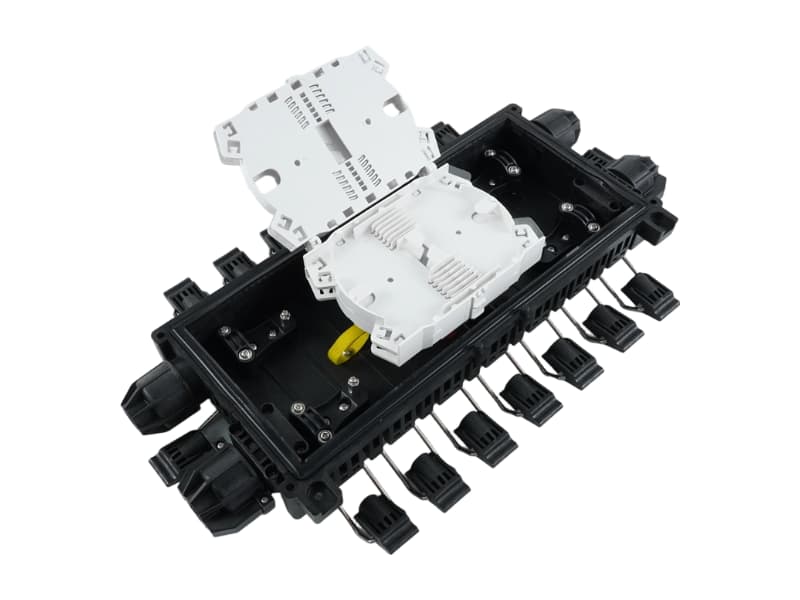

Internal View 9

Innenansicht 9

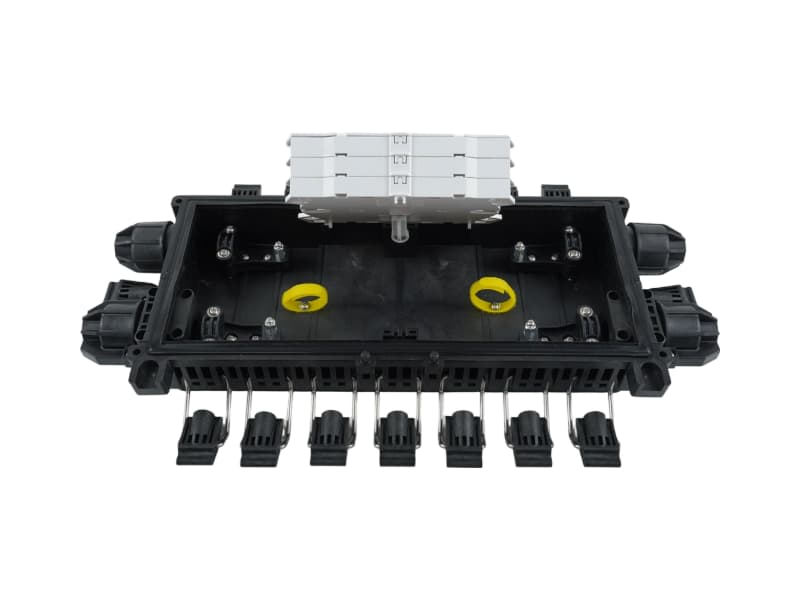

Internal View 10

Innenansicht 10

Installationsanwendungen

Aerial mounted installation of Inline Fiber Optic Splice Closure on overhead telecommunication lines

Antenne montiert



Konzipiert für die sichere Installation in Freileitungsumgebungen für Telekommunikation.

Wall mounted and pipeline installation of Inline Fiber Optic Splice Closure

Wandmontage/Rohrleitung



Perfekt geeignet für die Oberflächenwandmontage oder die direkte Integration in Infrastrukturleitungen.

Underground direct burial and manhole installation of IP68 Inline Fiber Optic Splice Closure

Direktverlegung/Schachtöffnung



Robust konstruiert mit IP68-Schutzart für den Einsatz unter extremen Bedingungen in Schächten und bei direkter unterirdischer Verlegung.

Bestellinformationen

TypGrößeGröße des InnenkartonsGröße des Umkartons
GJS-6808-B520 × 200 × 159 mm540×220×180 mm (1 Stück)560×460×570 mm (6 Stück)

Zubehör

Standardzubehör



ArtikelBeschreibungMengeBild
1Isolierband1 Rolle
2Spleißschutzrohr1 Beutel
3Kabelbinder aus Nylon1 Beutel
4Choke-Stopfen2 Stück
5Installationsanleitung1 Satz
6EVA-Schlauch1 Rolle



Optionales Zubehör



ArtikelBeschreibungMengeBild
1Luftventil1 Satz
2Antennenmontagezubehör1 Satz
3Wandbefestigungselemente1 Satz
4Erdungsleitung1 Satz

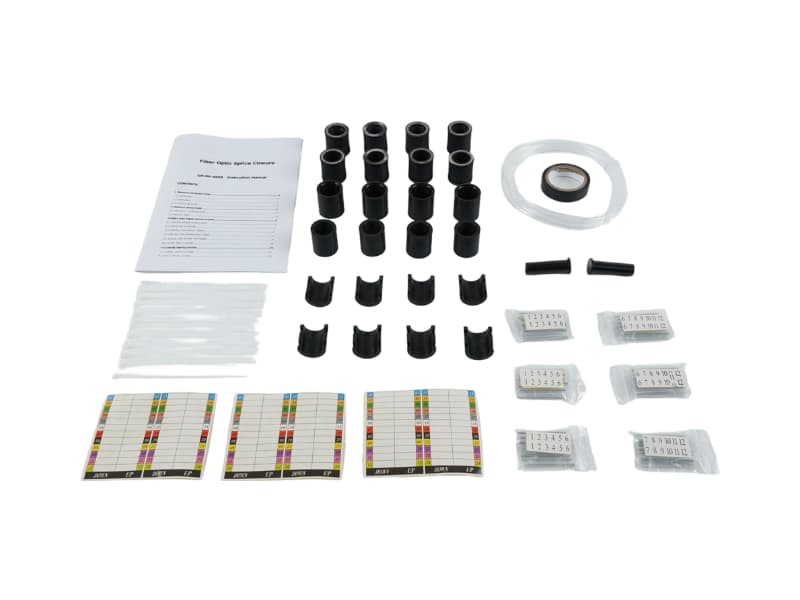

Packungsinhalt und Zubehör

Fiber Access Terminal Package Contents including pole mount clamps, screws, and zip ties

Häufig gestellte Fragen


Q Ist dieser Verschluss widerstandsfähig gegenüber rauen Umgebungsbedingungen wie Wassereinwirkung?
A: Ja, es verfügt über einen IP-Grad von IP68 und die Dichtigkeit wurde geprüft, indem der Verschluss auf einen Innendruck von 100 kPa aufgeblasen und über 15 Minuten lang in Wasser eingetaucht wurde, ohne dass Blasen oder ein Druckabfall auftraten.
Q Welche Materialien werden verwendet, um die Haltbarkeit des Verschlusses zu gewährleisten?
A: Das Material umfasst alterungsbeständige Kunststoff- und korrosionsbeständige Metallbearbeitungs-Baugruppen. Konkret verfügt es über eine PC+GF-Verschlusskörper und ein Inneres PC+ABS-VerbindungsplatteDes Weiteren sind die Befestigungsschrauben und Dichtungen allesamt aus Edelstahl 304 gefertigt.
Q Wie hoch ist die maximale Spleißkapazität für Glasfasern bei diesem Modell?
A: Die Glasfaserspleißkapazität beträgt 144 (Bündel) oder bis zu 432 (Band)Es unterstützt eine maximale Anzahl von 6 Trays, mit einer Traykapazität von 24 (Bündel) bzw. 6/12 (Farbbänder) pro Tray.
