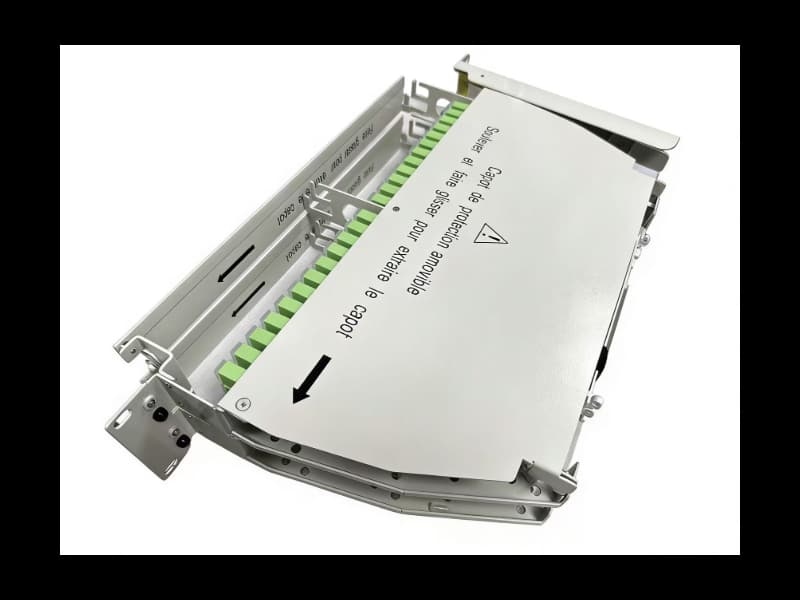

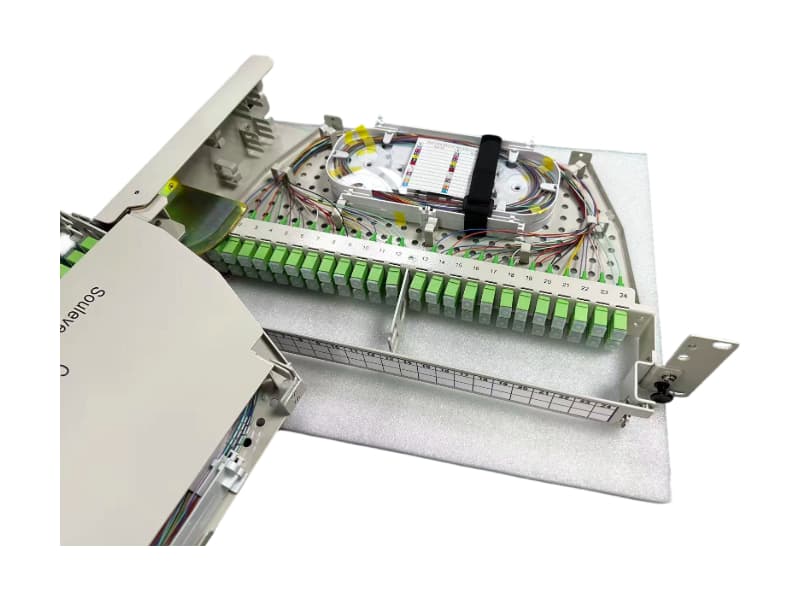

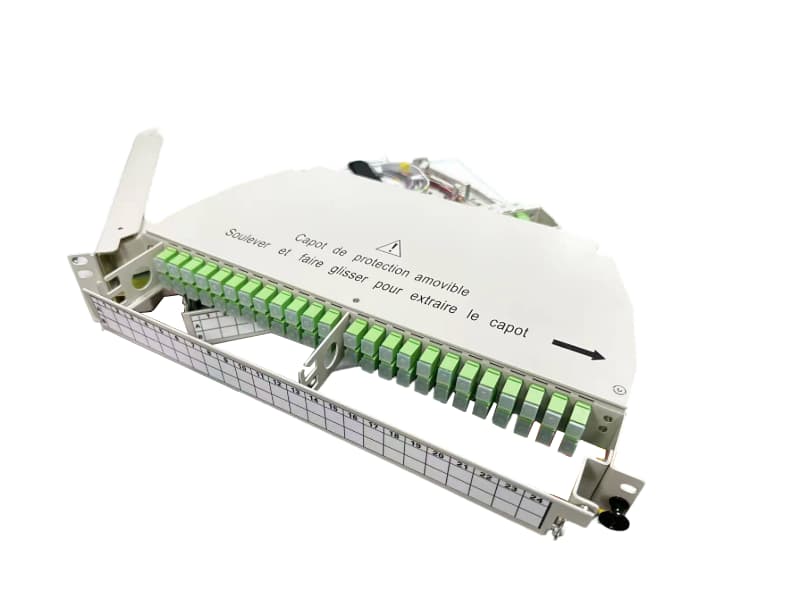

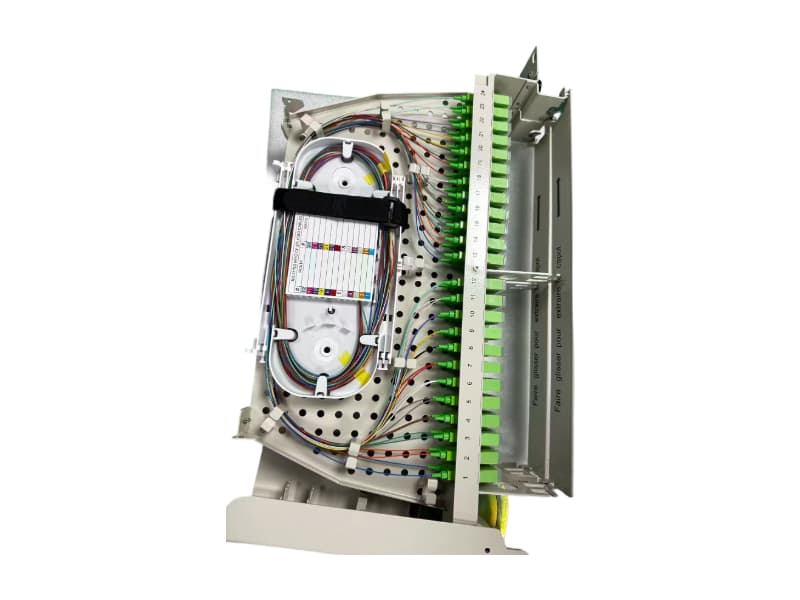

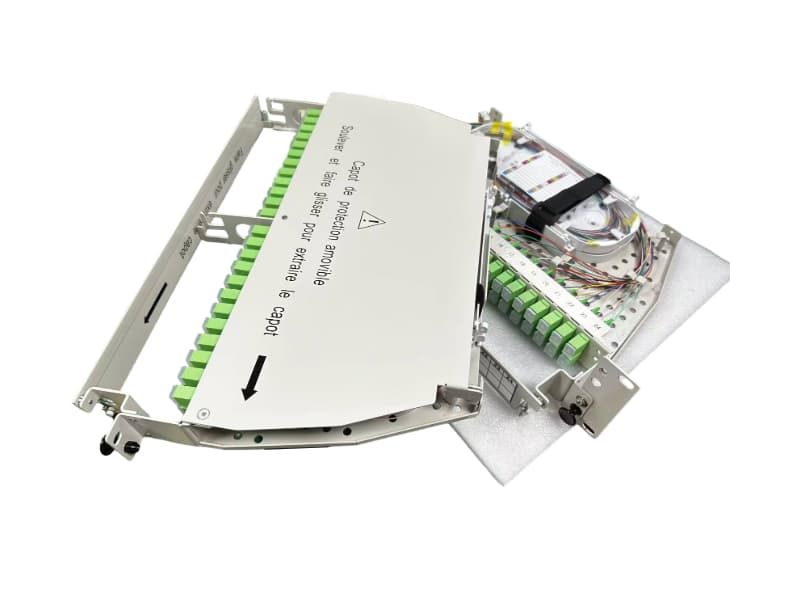

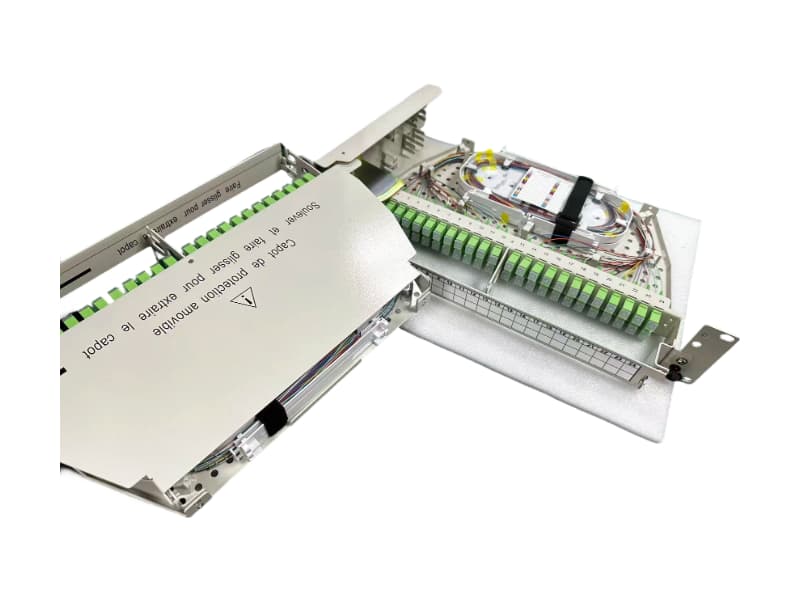

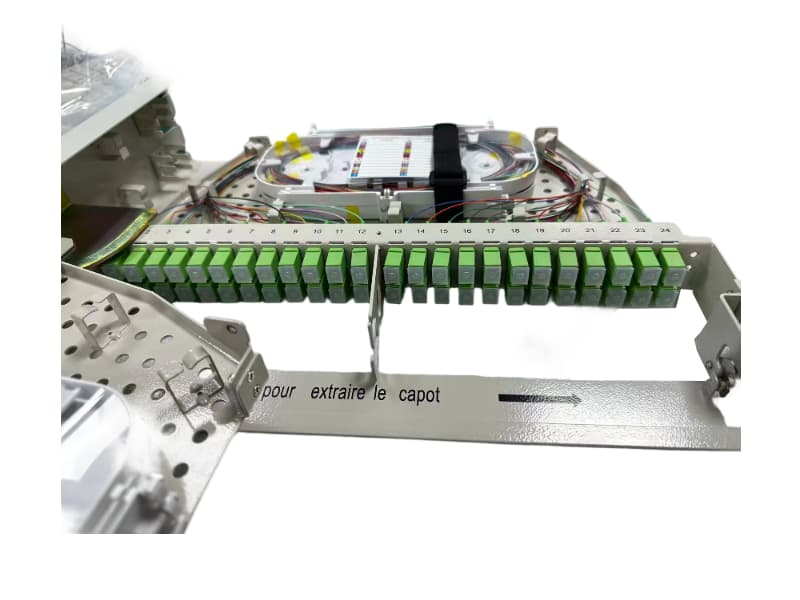

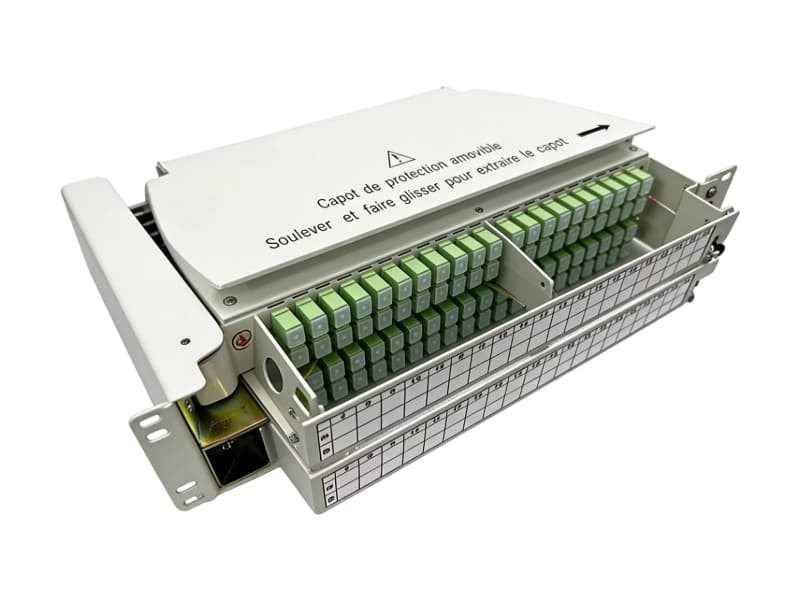

Das drehbare, ausschwenkbare Glasfaser-Patchpanel dient zum Anschluss von Glasfaser-Backbone-Kabeln sowie zur Verbindung mit Netzwerk-Switches im lokalen Netzwerk (LAN). Es wird hauptsächlich für die Fixierung von Spleißverbindungen und das Kabelmanagement im Serverraum eingesetzt und unterstützt Singlemode- und Multimode-Glasfaser. Das Produkt wird primär zur Verbindung, Verteilung und Weiterleitung zwischen externen Glasfaserkabeln und optischen Übertragungseinrichtungen verwendet und bietet ein sicheres, zuverlässiges und flexibles Glasfasermanagement. Es findet breite Anwendung in Breitbandzugangsnetzprojekten.
Das drehbare, ausschwenkbare Glasfaser-Patchpanel dient zum Anschluss von Glasfaser-Backbone-Kabeln sowie zum Verbinden mit Netzwerk-Switches im lokalen Netzwerk (LAN). Es wird hauptsächlich für die Fixierung von Spleißverbindungen und das Kabelmanagement im Serverraum eingesetzt und unterstützt Singlemode- oder Multimode-Glasfaser.
Das Produkt dient hauptsächlich der Verbindung, Verteilung und Weiterleitung zwischen dem externen Glasfaserkabel und den optischen Übertragungseinrichtungen und bietet ein sicheres, zuverlässiges und flexibles Glasfasermanagement. Es findet breite Anwendung in Breitbandzugangsnetzprojekten.
| Montageart | 19" und kompatibel mit ETSI 21" |

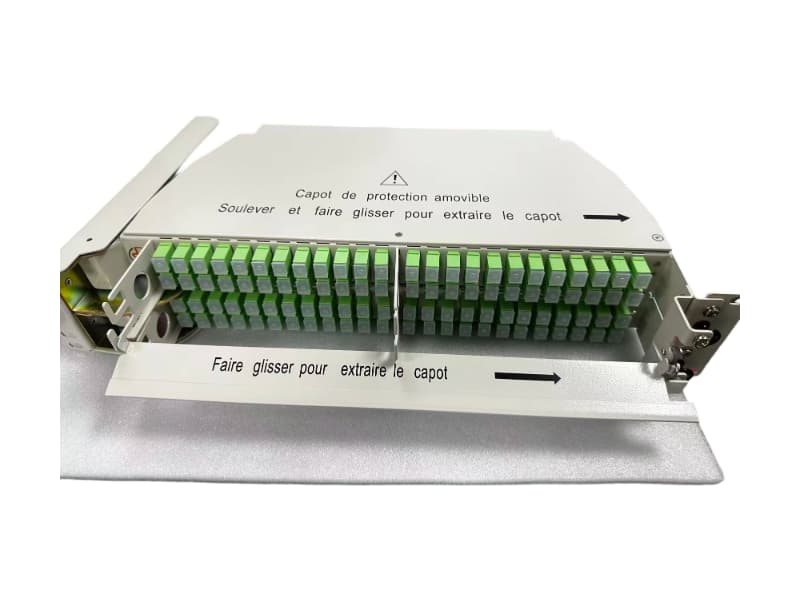

| Öffnungsart | Rechts- oder Linksausschlag |
| Dimension | 1 HE x 482,6 x 268,25 mm / 2 HE x 482,6 x 268,25 mm |
| Gehäusefarbe | Lackiert in Hellgrau RAL9002 |
| Betriebstemperatur | -20ºC ～ +60ºC |
| Lagertemperatur | -20ºC ～ +55ºC |
| relative Luftfeuchtigkeit bei Lagerung | ≤75% |
| Relative Luftfeuchtigkeit | ≤85% (+30 °C) |
| Atmosphärendruck | 70 kPa ～ 106 kPa |
| Name | Dicke T (mm) | Malen Farbe | Material | Menge |
|---|---|---|---|---|
| ODF-Körper | T=1,5 | Grau | SPCC | 1 Stück |
| Deckel | T=1,2 | Grau | Aluminium | 1 Stück |
| Haustür | T=1,5 | Grau | SPCC | 1 Stück |
| Hintertür | T=1,5 | Grau | SPCC | 1 Stück |
| Adapterplatte | T=1,5 | Grau | SPCC | 1 Stück |
| Halterung | T=2,0 | Grau | SPCC | 2 Stück |
| Stützplatte | T=1,5 | Grau | SPCC | 1 Stück |
| Schublade | T=1,5 | Grau | SPCC | 1 Stück |
| Schraube für Haustür | - | Grau | SUS | 2 Stück |
| Kunststoffschloss | - | - | Plastik | 2 Stück |
| Etikett | - | - | Papiermarkierungen/Druck | 1 Stück |
| Produktname | Produktnr. | Menge. | Abmessungen (H x B x T) (mm) | Anmerkungen |
|---|---|---|---|---|
| Drehbares Patchpanel | FGA067000 | 1 | 1 HE x 482,6 x 268,25 mm | 48 Fasern |
| Spleißplatte | 300982120 | 2 | 11,9 x 225,1 x 108 | 24 Fasern |
| Adapter | 300226320 | 48 | - | SC/APC SM SX |
| Zopf, 12 Farben | 291200380 | 4 | 1,0 m | SC/APC-Typ |
| Schutzhülle für Glasfaserverbindungen | RBG-1 | 48 | 1,5 x 45 mm | - |
| Schutzhülle für entrindete Fasern | LBG-φ3.3 | 1 | 60 cm | - |
| Produktname | Produktnr. | Menge. | Abmessungen (H x B x T) (mm) | Anmerkungen |
|---|---|---|---|---|

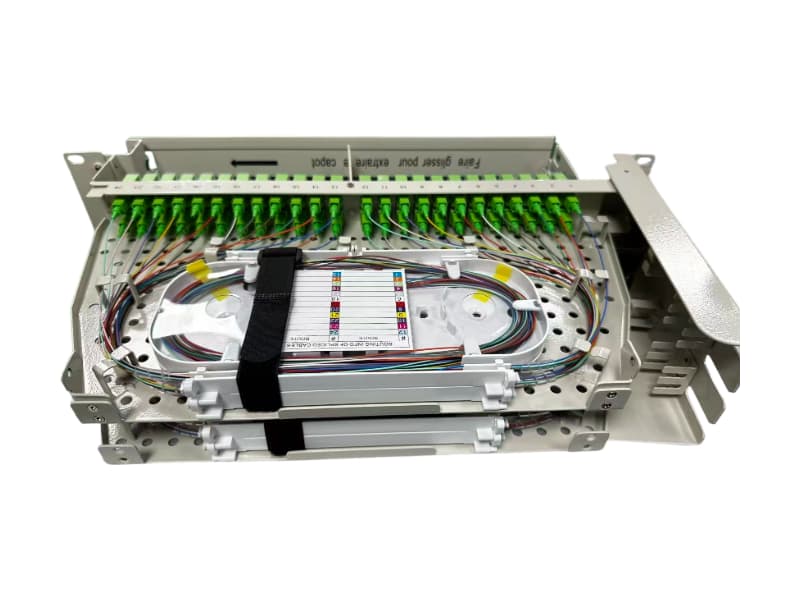

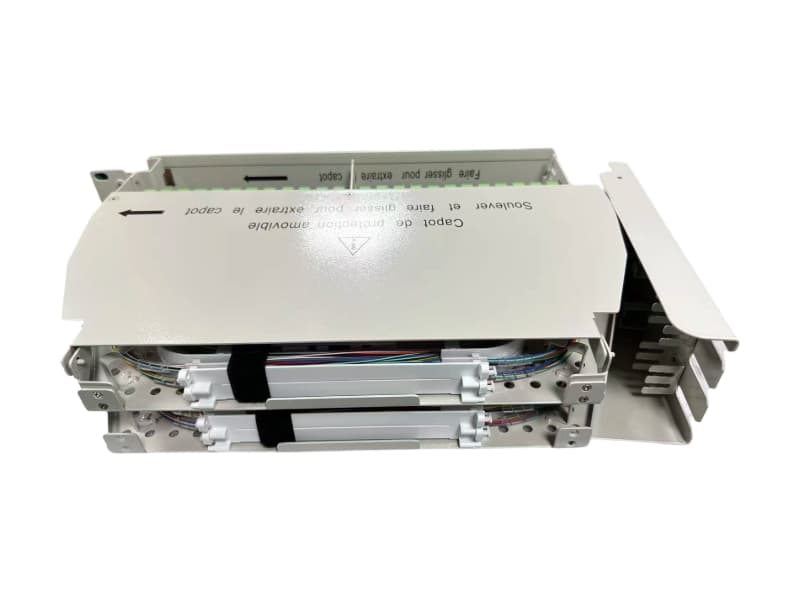

| Drehbares Patchpanel | FGA076000 | 1 | 2 HE x 482,6 x 268,25 mm | 96 Fasern |
| Spleißplatte | 300982120 | 4 | 11,9 x 225,1 x 108 | 24 Fasern |
| Adapter | 100170721 | 96 | - | SC/APC SM SX |
| Zopf, 12 Farben | 301837181 | 8 | 1,0 m | SC/APC-Typ |
| Schutzhülle für Glasfaserverbindungen | RBG-1 | 96 | 1,5 x 45 mm | - |
| Schutzhülle für entrindete Fasern | LBG-φ3.3 | 1 | 60 cm | - |
