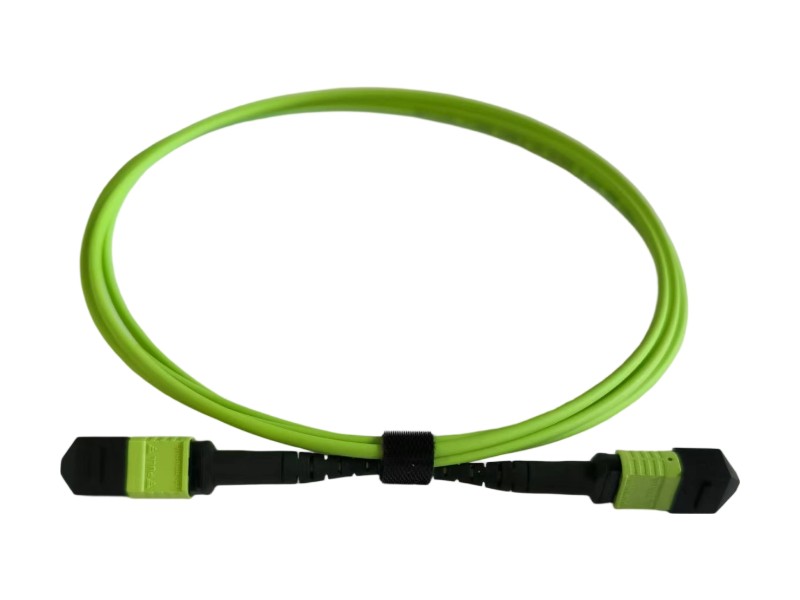

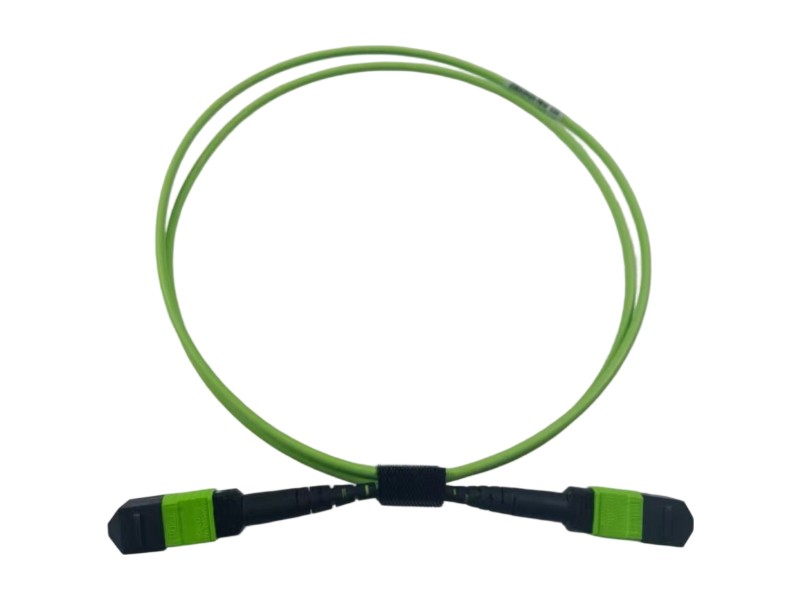

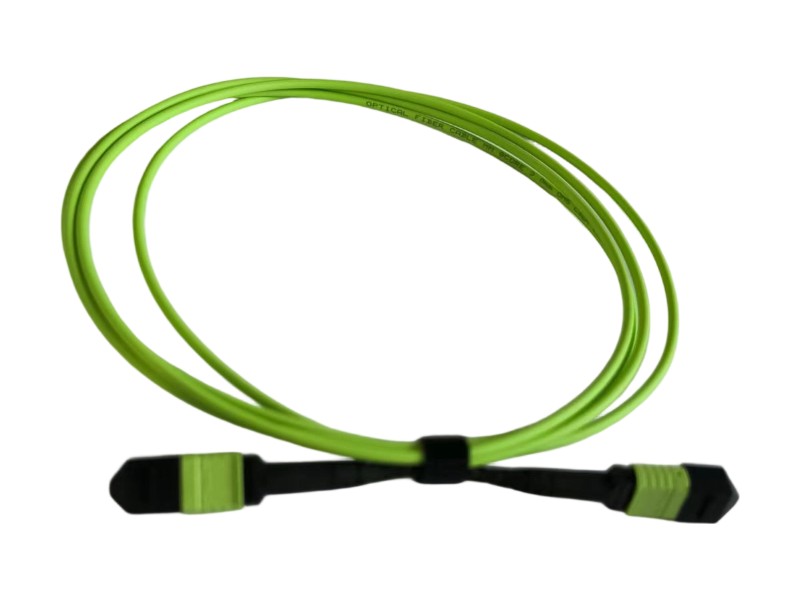

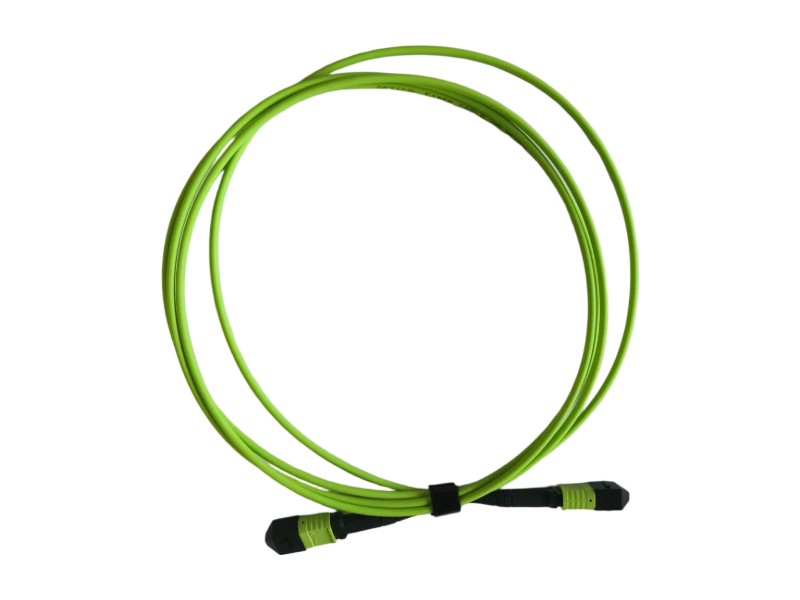

8F OM5 MPO/PC zu MPO/PC Multimode-Glasfaser-Patchkabel, limettengrün

Heim Produkte 2. Rechenzentrumslösungen 2.3 MPO 2.3-1 MPO-Patchkabel

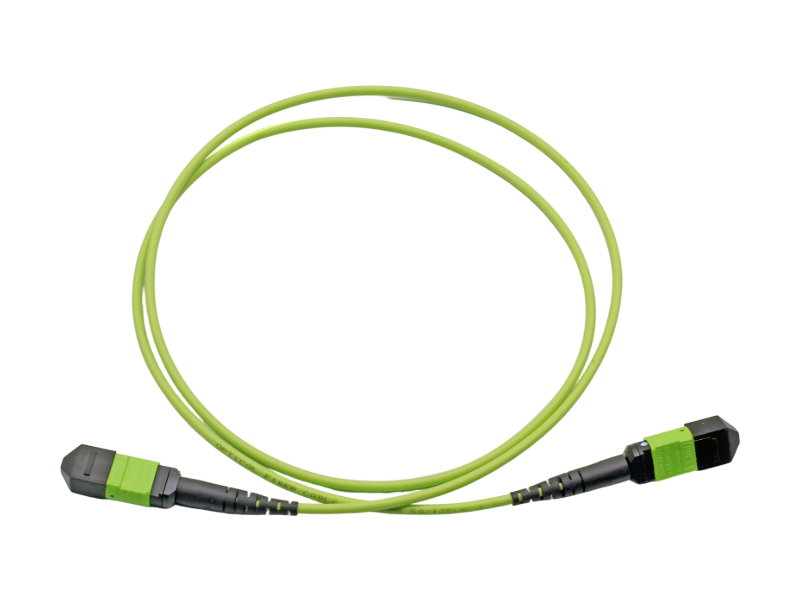

8F OM5 MPO/PC zu MPO/PC Multimode-Glasfaser-Patchkabel, limettengrün

8F OM5 MPO/PC zu MPO/PC Multimode-Glasfaser-Patchkabel, limettengrün

Prämie 8F OM5 MPO/PC zu MPO/PC Multimode-Patchkabel (Hellgrün) Optimieren Sie die Leistungsfähigkeit Ihres Rechenzentrums und Ihres Storage Area Networks (SAN) mit dem K&M 8-Faser OM5 MPO/PC-zu-MPO/PC-Multimode-Patchkabel. Dieses hellgrüne OM5-Kabel wurde für Architekturen der nächsten Generation mit hoher Packungsdichte entwickelt, ist vollständig vorkonfektioniert und werkseitig getestet, um eine einwandfreie optische Übertragung zu gewährleisten. Es entspricht dem Standard IEC-61754-7 und unterstützt ultraschnelle 40G- und 100G-Protokolle.



Die OM5-Multimode-Faser bietet eine außergewöhnliche Bandbreitenleistung bei Wellenlängen von 850 nm, 953 nm und 1300 nm und zeichnet sich durch einen minimalen Biegeradius von nur 7,5 mm für optimale Verlegeflexibilität aus. Der flammhemmende LSZH-Mantel gewährleistet maximale Sicherheit und Langlebigkeit in sicherheitskritischen Umgebungen.

Inquiry now

MPO-Kabel, MPO/PC 8 [Kern] auf MPO/PC 8 [Kern], [Typ [A oder B],

Multimode, insgesamt 8 Fasern OM5, limettengrün

Merkmale

  • • MPO-Steckverbinder gemäß IEC-61754-7, schnell einsatzbereit
  • • 100 % vorkonfektioniert und im Werk getestet, um die Übertragungsleistung sicherzustellen
  • • Hohe Kompatibilität, Flexibilität und Systemleistung
  • • Einhaltung der 40G- und 100G-Protokolle
  • • Unterstützt Temperaturen bis zu 12F, 24F, 48F, 72F, 96F, 144F; kundenspezifische Produkte sind erhältlich.

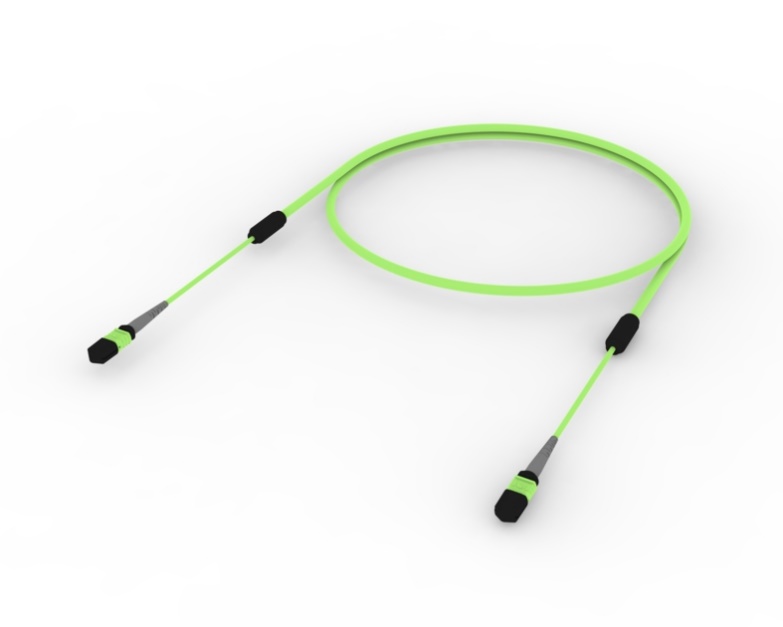

8F OM5 MPO/PC-MPO/PC

Anwendung

  • SAN (Speichernetzwerk)
  • Rechenzentrumsnetzwerk
  • LAN/SAN-Switch-Geräteverteilungsbereich (EDA)
  • Hochdichte Architekturen

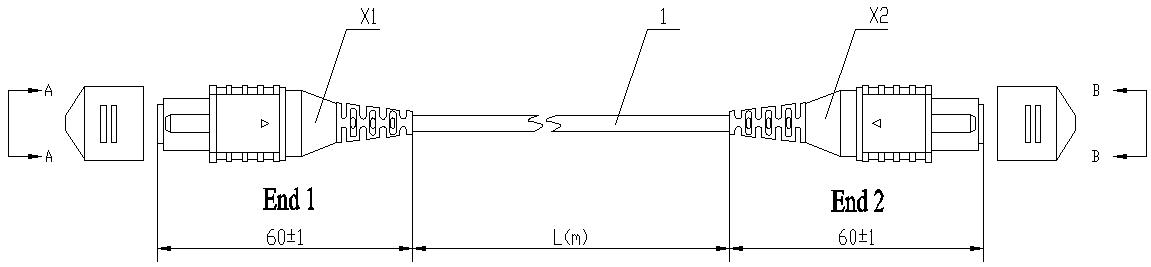

Umrisszeichnung

Optical cable assembly outline drawing

Umrisszeichnung einer optischen Kabelbaugruppe

Elemente der in der obigen Abbildung dargestellten optischen Kabelbaugruppe

NEIN.ElementAnforderungenNEIN.ElementAnforderungen
X1MPO-Anschluss8 Kerne,13,0-mm-LichtwellenleiterkabelSiehe Anhang A

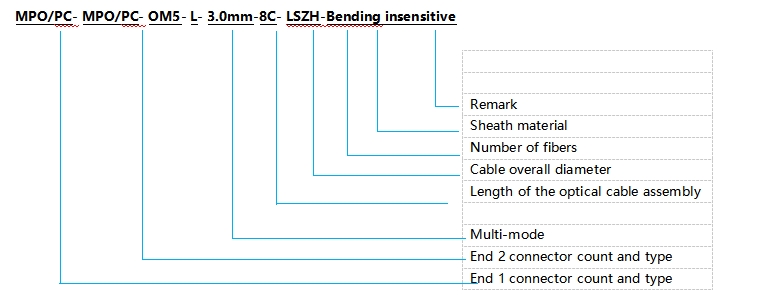

Typ und Spezifikation



Liste von Patchkabeln unterschiedlicher Länge

NEIN.StücklisteTyp und SpezifikationLänge (L)
1 1MPO/PC(8F) bis 1MPO/PC (8F) limettengrün Typ B OM5 Länge**M

Anhang A

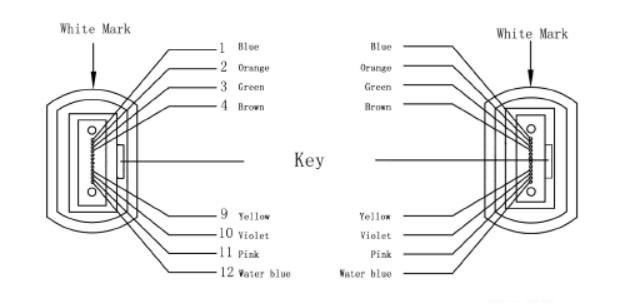

PIN-Code der MPO-Steckverbinder

PIN code of MPO connectors

Pinbelegung

AnfangsteilFarbeEndteil
X1-1BlauX2-1
X1-2OrangeX2-2
X1-3GrünX2-3
X1-4BraunX2-4
X1- X2-
X1- X2-
X1- X2-
X1- X2-
X1-9GelbX2-9
X1-10LilaX2-10
X1-11RosaX2-11
X1-12AquaX2-12

Kabelquerschnitt

Cable Cross section

Optische Leistung

MPO-AnschlussStandard
SM MT Ferrule		Geringer Verlust
SM MT Ferrule		Standard
MM MT-Ferrule		Geringer Verlust
MM MT-Ferrule
PolierenAPCPCAPCPCPCPC
Einführen
Verlust (dB)		Typisch0,500,500,300,300,500,30
Maximal0,700,700,500,500,700,50
Rückflussdämpfung (dB)604560452020
Austauschbarkeit (dB)≤0,3 dB
Haltbarkeit (dB)<0,2 dB (500 Paarungen, gemäß EIA-455-21A)
Zugfestigkeit (dB)≤0,3 dB (Max. 66 N)
Betriebstemperatur (℃)-20 ~ +60
Lagertemperatur (℃)-40 ~ +80

Strukturparameter

ArtikelSpezifikation
Faseranzahl2-1214-24
Optische FaserDurchmesser (±5 μm)250
Farbe1. Weiß 2. Blau 3. Orange 4. Grün 5. Braun 6. Grau 7. Rot 8. Schwarz 9. Gelb 10. Violett 11. Rosa 12. TürkisDie zweite Gruppe von 12 Fasern mit schwarzen Ringen wird von der ersten Gruppe von 12 Fasern getrennt, und die Farbe der Faser Nr. 20 ist natürlich.
KernverstärkungAramidgarn
JackenmaterialLSZH
KabelFarbeGelb für Singlemode-Faser; Orange für Multimode-Faser; andere Farben auf Anfrage erhältlich
Außendurchmesser (±0,5 mm)3.03.8
Kabelgewicht (kg/km)Anhang 8.3Anm. 10.8

Optische Eigenschaften

Einzelmodus

FasertypEinzelmodus
G652D
(1310/1550 nm)		Einzelmodus
G657A1
(1310/1550 nm)		Einzelmodus
G657A2
(1310/1550 nm)
DämpfungTypisch0,36/0,220,36/0,220,36/0,22
Maximal0,5/0,40,5/0,40,5/0,4
Nulldispersionssteigung≤0,091 ps/km·nm²≤0,092 ps/km·nm²≤0,092 ps/km·nm²
Dispersion (1285~1340nm)-3,5 – 3,5 ps/(nm·km)-3,5 – 3,5 ps/(nm·km)-3,5 – 3,5 ps/(nm·km)
Modenfelddurchmesser (bei 1300 nm)9,3 ± 0,4 µm8,8±0,4 µm8,8±0,4 µm
Grenzwellenlänge Kabel (nm)≤1260 nm≤1260 nm≤1260 nm
Mindestbiegeradius (mm)16 mm10 mm7,5 mm
Manteldurchmesser (µm)125±1,0125±1,0125±1,0

Multi-Modus

FasertypMulti-Modus
(62,5/125µm)
(850/1300 nm)		Multi-Modus
(50/125µm)
(850/1300 nm)		Multi-Modus
BIOM3
(850/1300 nm)		Multi-Modus
BIOM4
(850/1300 nm)
Dämpfung (dB)Typisch3,0/1,03,0/1,03,0/1,03,0/1,0
Maximal3,5/1,53,5/1,53,5/1,53,5/1,5
Bandbreite (MHz·km)≥200/≥500≥500/≥500≥1500/≥500≥3500/≥500
Effektive Modenbandbreite----/--------/----≥2000/----≥4700/----
10 Gigabit Ethernet SX (MHz·km)--------≤300/----≤550/----
Mindestbiegeradius (mm)30307,57,5
Manteldurchmesser (µm)125±1,0125±1,0125±1,0125±1,0
FasertypMulti-Modus
OM5 (850/953 nm/1300 nm)
DämpfungTypisch3.0/----/1.0
Maximal3,5/----/1,5
Bandbreite@850nm≥3500 MHz·km
@953nm≥1850 MHz·km
@1300nm≥500 MHz·km
Effektives Modal
Bandbreite		@850nm≥4700 MHz·km
@953nm≥2470 MHz·km
10 Gigabit Ethernet SX @850nm≤600 MHz·km
Minimaler Biegeradius7,5 mm
Manteldurchmesser (µm)125±1,0

* Andere optische Eigenschaften sollten den internationalen Normen IEC 60793/IEC60794 oder ITU-T entsprechen.

Eigenschaften Anforderungen

Mechanische Eigenschaften

Mechanische EigenschaftenFaseranzahl 2~4Faseranzahl 6~12Faseranzahl 14-24
ZugfestigkeitInstallation440N660N1320N
Betrieb130N200N400N
Minimaler Biegeradius
(D: Kabeldurchmesser)		Installation20D20D20D
Betrieb10D10D10D
Druckfestigkeit1000 N/100 mm1000 N/100 mm1000 N/100 mm

* Die mechanischen Eigenschaften anderer optischer Fasern und Kabel müssen den internationalen Normen der IEC 60794 entsprechen.

Umweltmerkmale

Transporttemperatur-20℃~+60℃
Lagertemperatur-20℃~+60℃
Installationstemperatur-20℃~+60℃
Betriebstemperatur-20℃~+60℃
FlammschutzmittelIEC 60332-1

Verpackung, Kennzeichnung & Lieferung

Verpackung

Trommeln aus Holz oder Sperrholz mit Schutzvorrichtungen.

Markierung

Kabelmarkierung alle Meter durch:

  • Projektname oder Projektinhaber
  • Herstellungsjahr
  • Kabeltyp & Anzahl der Fasern
  • Kabellänge
  • Etc. Oder nach Bedarf

Lieferlänge

Standardlieferlängen sind 2 km/Trommel.

Bestellinformationen

BOCS-G3D-2.0-FA00-2Z

1. Dichtpuffermaterial2. Kabelfarbe auswählen3 Faseranzahl4. Fasertyp auswählen
Z=LSZH
H=Hytrel		O = Orange
Y = Gelb
A=Wasser
Andere Farben auf Anfrage erhältlich.		014~024B1.3=G652D
B6a1=G657A1
B6a2=G657A2
A1=50/125μm
A1b=62,5/125μm
BIOM3=Biegeunempfindlich-Maxband OM3
BIOM4 = Biegeunempfindliches Maxband OM4
OM5 = Biegeunempfindliches Maxband OM5

Bestellinformationen

X bis XXXXXXXXX
AnschlusstypMPO PolnischGehäusefarbeFasertypFaseranzahlKabellängeZopflängeKabeltypPolarität
1 = MPO-Weiblich
2 = MPO-Männchen
3 = LC/APC
4 = LC/UPC
5 = SC/APC
6 = SC/UPC
7 = FC/APC
8 = FC/UPC
9 = ST
0 = MU
S = Speziell		1 = UPC
2 = PC
3 = APC 8 Grad		1 = Beige
2 = Wasser
3 = Grün
4 = Gelb
5 = Schwarz
6 = Rot
S = Speziell		1 = SM 9/125 G652D
2 = SM 9/125 G657A
3 = MM 50/125 (OM2)
4 = MM 50/125 (OM3)
5 = MM 50/125 (OM4)
6 = MM 62,5/125 (OM1)		1 = 8
2 = 12
3 = 24
4 = 48
5 = 72
6 = 96
7 = 144
S = Speziell		0 = 0,5 m
1 = 1,0 m
2 = 2,0 m
3 = 3,0 m
S = Speziell		0 = 0 m
1 = 0,5 m
2 = 0,6 m
3 = 1,0 m
4 = 1,5 m
5 = 2,5 m
6 = 3,0 m
S = Speziell		1 = Blankoband
2 = Oval
3 = Runde
S = Speziell		A = Polarität A
B = Polarität B
C = Polarität C

Häufig gestellte Fragen


Q Für welche Anwendungen eignet sich dieses OM5 MPO-Patchkabel am besten?
A: Es wird dringend empfohlen für Storage Area Networks (SAN), Data Center Networks, Equipment Distribution Areas (EDA) und alle Architekturen mit hoher Dichte, die eine robuste Leistung erfordern.
Q Was unterscheidet die OM5-Faser von herkömmlichen Multimode-Fasern?
A: Die OM5-Faser ist für die Unterstützung von Hochgeschwindigkeitsprotokollen mit 40G und 100G ausgelegt und bietet eine außergewöhnlich hohe effektive Modenbandbreite über mehrere Wellenlängen, darunter 850 nm, 953 nm und 1300 nm. Dies gewährleistet eine ultraschnelle und stabile Datenübertragung über größere Entfernungen.
Q Ist dieses Kabel für den Einsatz in Rechenzentren in Innenräumen geeignet?
A: Ja, es ist in einem raucharmen, halogenfreien (LSZH) Mantel eingeschlossen und entspricht der strengen Flammschutznorm IEC 60332-1, wodurch ein Höchstmaß an Sicherheit und Umweltschutz in kritischen Anlagen gewährleistet wird.
