Das High-Density-Panel ist speziell für die Unterbringung hochdichter Verkabelung in High-End-Rechenzentren und Telekommunikationszentralen konzipiert. Dank seiner geringen Einbautiefe eignet es sich ideal für flache Kupferverkabelungssysteme oder Telekommunikations-ODFs.

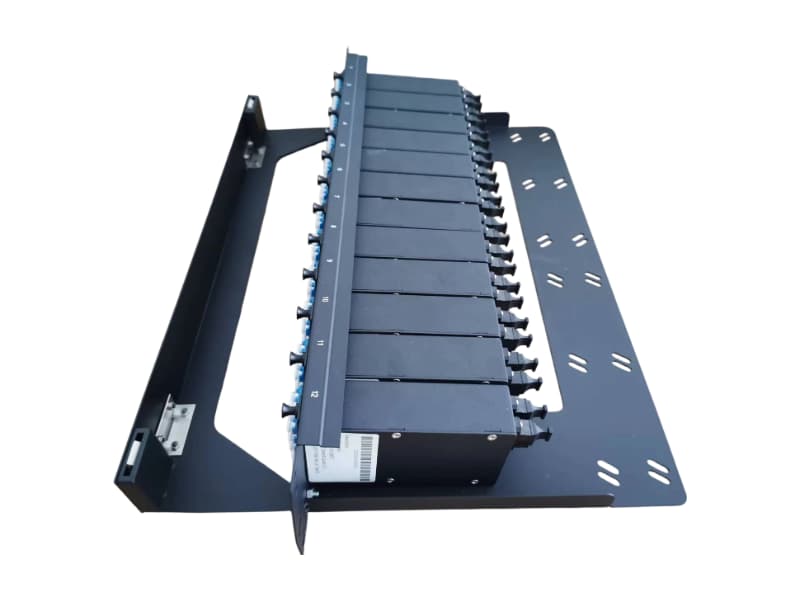

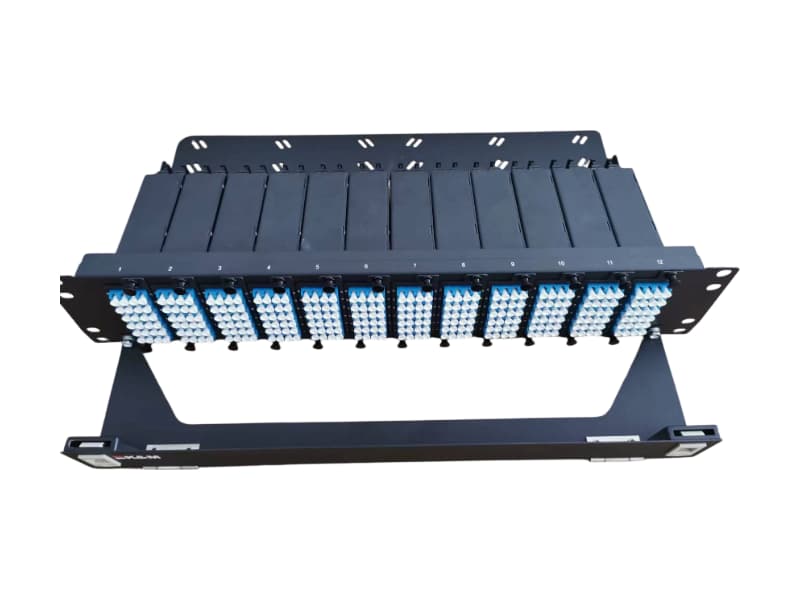

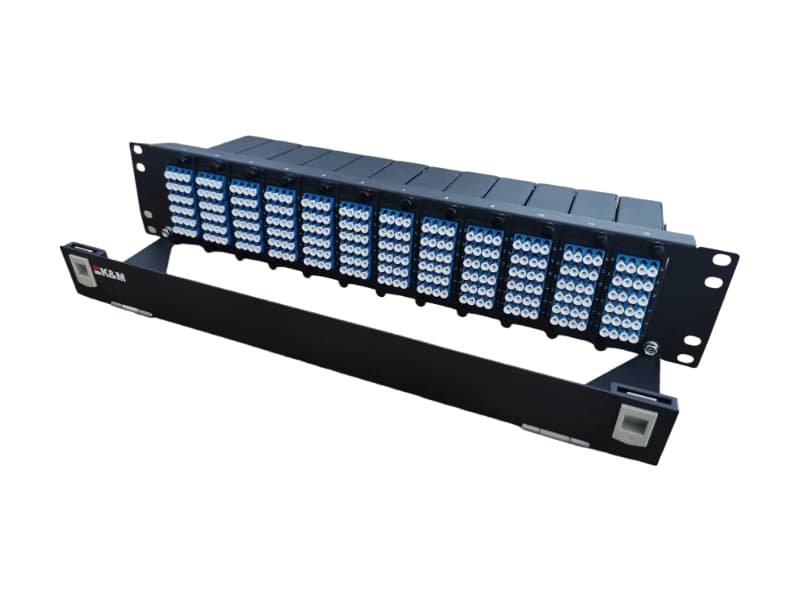

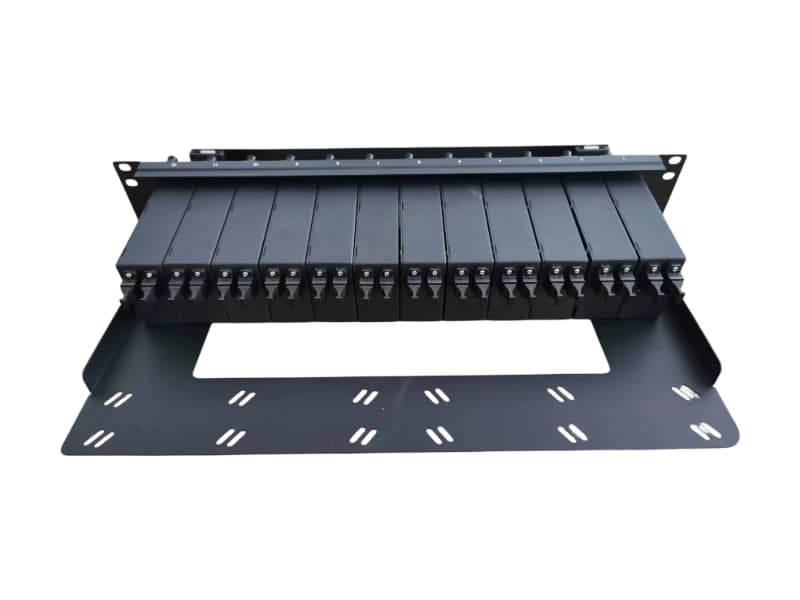

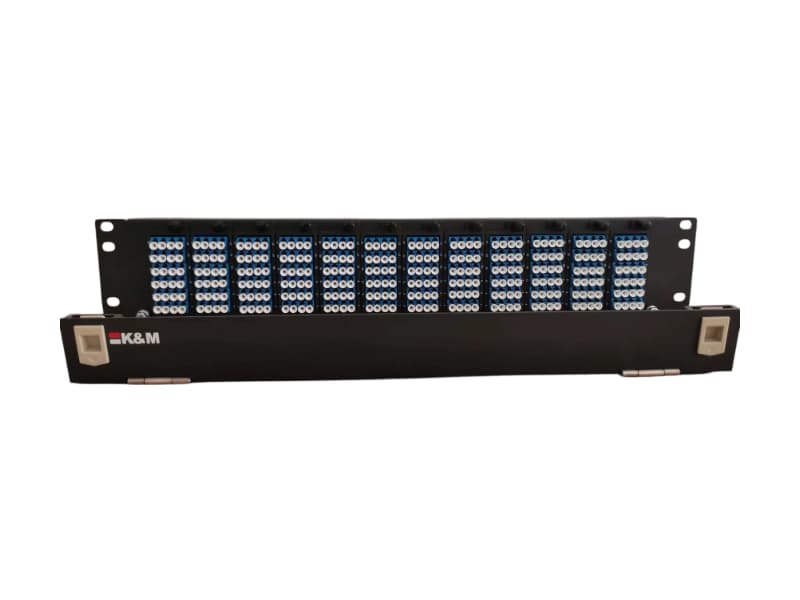

Das 19-Zoll-1U-MPO-Panel mit 5 modularen 120 Ports und das 2U-MPO-Panel mit 12 modularen 288 Ports enthalten werkseitig geprüfte und getestete Module, in die Module eingebaut werden können. Die MTP-LC-Baugruppe sorgt für optische Leistung und Zuverlässigkeit.
| Artikel | 1U | 2U |
|---|---|---|
| Abmessungen (B x T x H) | 483 mm × 335 mm × 1 HE | 483 mm × 335 mm × 2 U |
| Lagertemperatur | -20 °C bis +60 °C | |
| Betriebstemperatur | -20 °C bis +55 °C | |
| Relative Luftfeuchtigkeit | ≤85% (+30°C) | |
| Luftdruck | 70 kPa bis 106 kPa | |
| Material | SPCC (kaltgewalztes Stahlblech) |
| Farbe | Schwarz |
| Größe | 88B*133T*34Hmm |

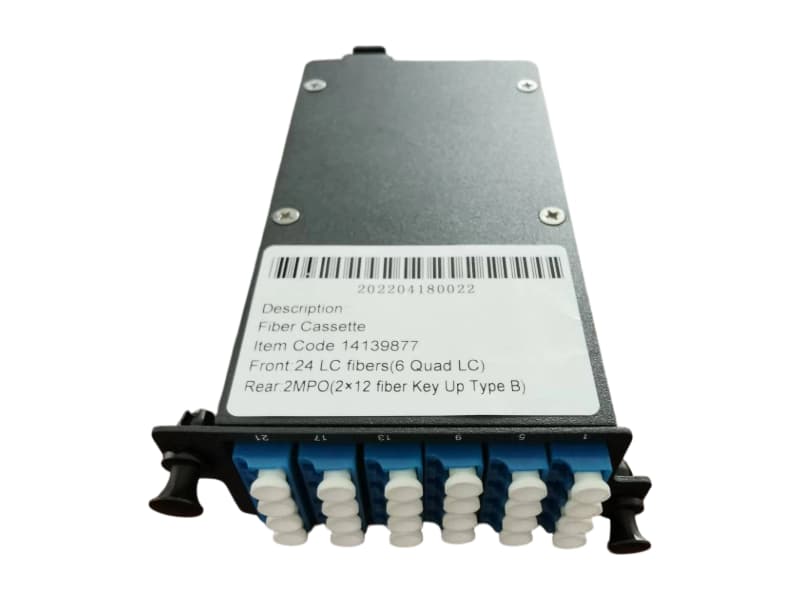

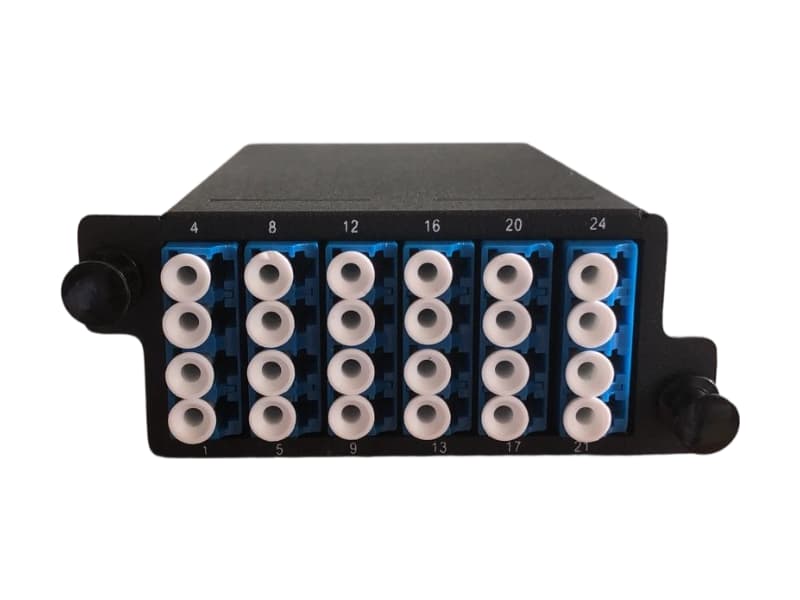

| (Vorderseite)Adaptertyp | LC-Viereck (ohne Flansch) × 6 Stück |

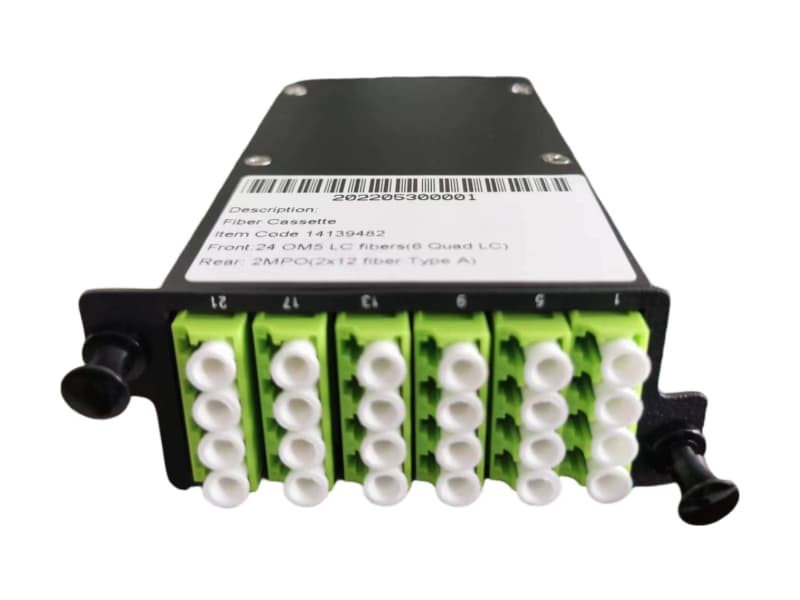

| (Vorderseite) Adapterfarbe | Aqua: OM3/OM4; Beige: OM1/OM2; Lime Green: OM5; Blau: SM-UPC; Grün: SM-APC |

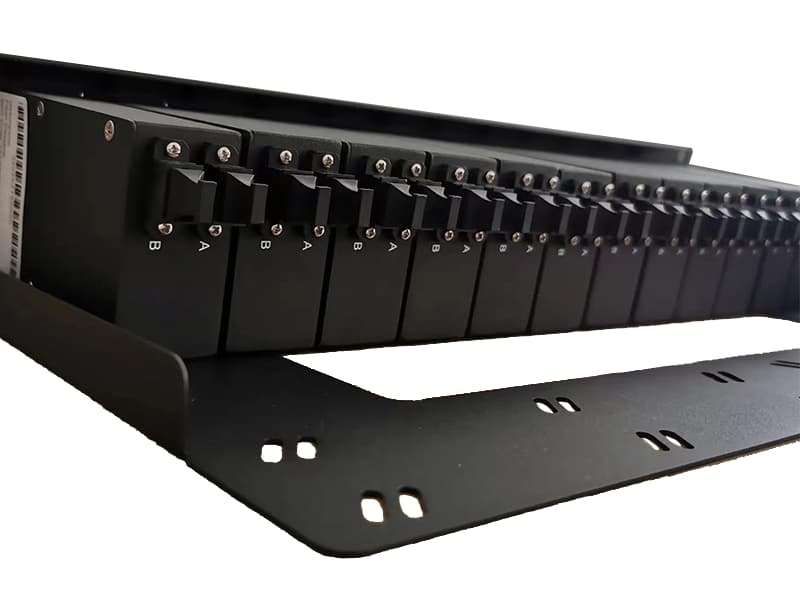

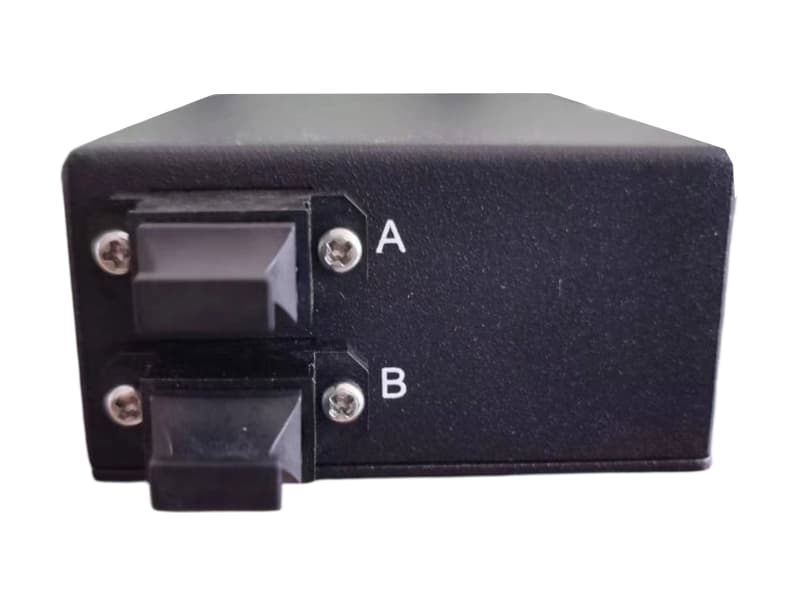

| (Rückseite)Adaptertyp | MPO/MTP (Vollflansch/Gegenflansch) |
| (Rückseite) Adapterfarbe | Schwarz |
| Anschluss A | SM: LC-UPC,0,9 mm oder LC-APC,0,9 mm, MM: LC-UPC,0,9 mm |
| Anschluss B | SM: MPO/MTP(männlich)-APC, MM: MPO/MTP(männlich)-PC |

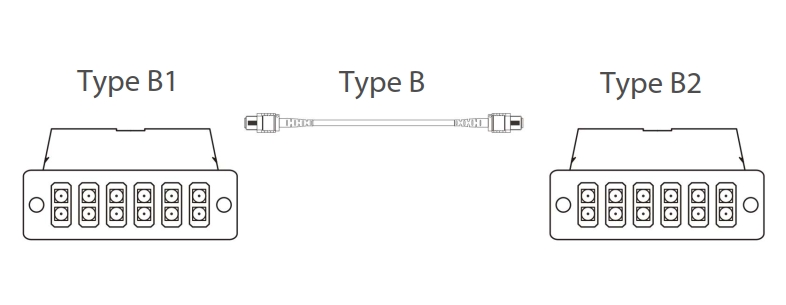

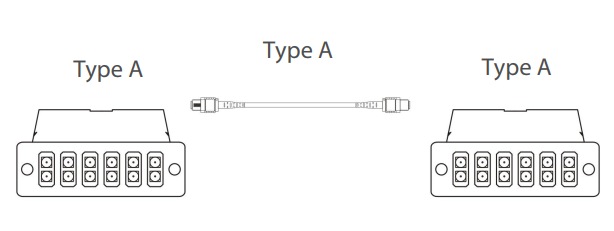

| Polarität des Patchkabels | Typ A |
| Gewicht | 0,22 kg |
| Typ | Wellenlänge | Modul IL Max |
|---|---|---|
| MTP-LC(MM) | 850 nm/1300 nm | 0,50 dB |
| MTP-LC(SM) | 1310 nm/1550 nm | 1,30 dB |
| MPO-LC(MM) | 850 nm/1300 nm | 0,75 dB |
| MPO-LC(SM) | 1310 nm/1550 nm | 1,50 dB |
| Kassettennummer | Farbe | Kassettennummer | Farbe |
|---|---|---|---|
| 1 | Blau | 13 | Blau |
| 2 | Orange | 14 | Orange |
| 3 | Grün | 15 | Grün |
| 4 | Braun | 16 | Braun |
| 5 | Grau | 17 | Grau |
| 6 | Weiß | 18 | Weiß |
| 7 | Rot | 19 | Rot |
| 8 | Schwarz | 20 | Schwarz |
| 9 | Gelb | 21 | Gelb |
| 10 | Lila | 22 | Lila |
| 11 | Rosa | 23 | Rosa |
| 12 | Aqua | 24 | Aqua |
| Kassettennummer | Farbe | Kassettennummer | Farbe |
|---|---|---|---|
| 1 | Blau | 13 | Blau |
| 2 | Orange | 14 | Orange |
| 3 | Grün | 15 | Grün |
| 4 | Braun | 16 | Braun |
| 5 | Grau | 17 | Grau |
| 6 | Weiß | 18 | Weiß |
| 7 | Rot | 19 | Rot |
| 8 | Schwarz | 20 | Schwarz |
| 9 | Gelb | 21 | Gelb |
| 10 | Lila | 22 | Lila |
| 11 | Rosa | 23 | Rosa |
| 12 | Aqua | 24 | Aqua |
| Produktbeschreibung: | MPP2 - SP - B - 9005 - 2×12MTP/PC - LC/UPC - OM3 - 3MD - 2BP - 1U | ||
| X | 1 | - Modell | MPP2 |
| X | 2 | - Körpermaterialien | SPCC (kaltgewalztes Stahlblech) |
| X | 3 | - Lackierung | B: Pulverbeschichtung, matte Oberfläche |
| X | 4 | - Malen Farbe | RAL 9005 Schwarz |
| X | 5 | - Anzahl der Patchkabel | 2×12 : 2 Stück 12F ; 1×24 : 1 Stück 24F ; 1×12 : 1 Stück 12F |
| X | 6 | - Anschluss A | MPO/PC; MPO/APC; MTP/PC; MTP/APC |
| X | 7 | - Anschluss B | LC/UPC; LC/APC; SC/UPC; SC/APC |
| X | 8 | - Fasermodus | G657A1; OM1; OM2; OM3; OM4; OM5 |
| 9 | - Modulmenge | 1MD; 2MD; 3MD; 4MD; 5MD; 6MD; 7MD; 8MD; 9MD; 10MD; 11MD; 12MD | |
| 10 | - Anzahl der Prallplatten | 0BP: ohne Prallplatte; 1BP: mit 1 Prallplatte; 2BP: mit 2 Prallplatten; 3BP, 4BP usw. | |
| 11 | - Paneelhöhe | 1U; 2U | |
| Hinweis: 1. MPP2-1U voll bestückt mit 5 Modulen, MPP2-2U voll bestückt mit 12 Modulen. 2. Dort, wo keine Module installiert sind, werden Schallwände verwendet. 3. Leerer Rahmen ohne Modul Beschreibung: MPP2-SP-B-9005-EM-1U/2U (1U, 2U sind optional) | |||
| Produktbeschreibung: | MPM2 - SP - B - 9005 - 1×12MTP/PC - SC/UPC - OM3 | |
| 1 | - Modell | MPM2 |
| 2 | - Körpermaterialien | SPCC (kaltgewalztes Stahlblech) |
| 3 | - Lackierung | B: Pulverbeschichtung, matte Oberfläche |
| 4 | - Malen Farbe | RAL 9005 Schwarz |
| 5 | - Anzahl der Patchkabel | 2×12 : 2 Stück 12F ; 1×24 : 1 Stück 24F |
| 6 | - Anschluss A | MPO/PC; MPO/APC; MTP/PC; MTP/APC |
| 7 | - Anschluss B | LC/UPC; LC/APC |
| 8 | - Fasermodus | G657A1; OM1; OM2; OM3; OM4; OM5 |
