Überblick über FTTx

Je nach Entfernung zwischen ONU bzw. Zugangsgerät und Teilnehmer wird FTTx wie folgt klassifiziert:

FTTC: Fiber to The Curb

FTTB: Glasfaser bis zum Gebäude

FTTH: Glasfaser bis ins Haus

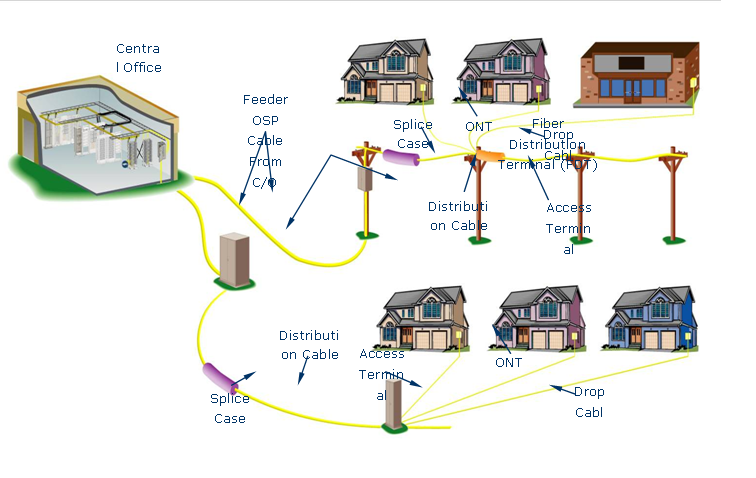

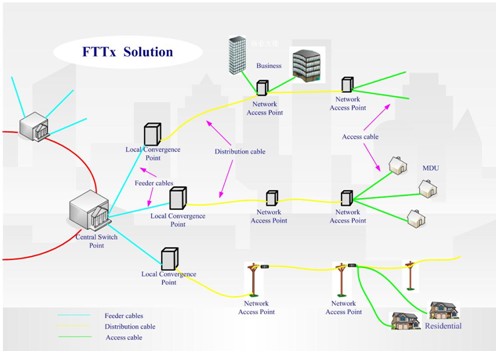

Übersicht der FTTx-ADC-Lösung

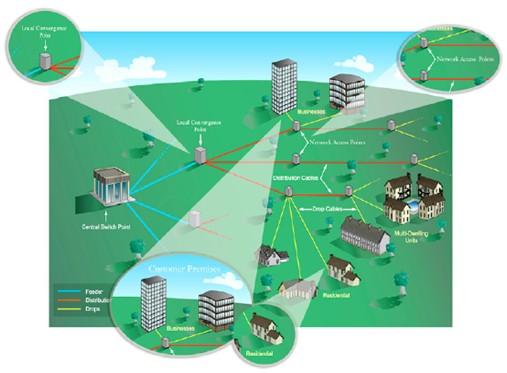

Überblick über die FTTx-Lösung von Corning Evolant

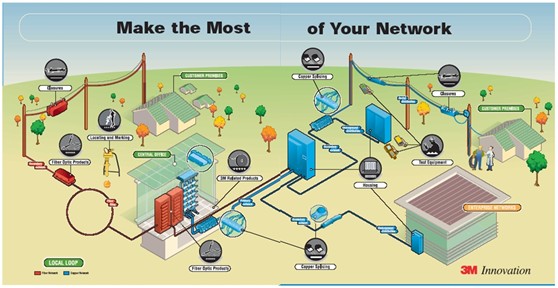

Überblick über FTTx -3 M-Lösungen

Überblick über FTTx – Nordamerika-Lösung

Aus der oben dargestellten Netzwerkstruktur der drei Unternehmen ergibt sich Folgendes:

• FTTx Solutions eignet sich vor allem für Gebäude, Mehrfamilienhäuser oder Villen.
• Netzwerkknoten sind CSP, LCP in der Nähe von CSP, NAPs in der Nähe der Kundenräume und Kundenräume.
• An den Knotenpunkten verwenden Sie einen Glasfaser-CCC-Schrank im Außenbereich oder eine Glasfaser-CCC-Box zur Querverbindung.
• Verwenden Sie am Zugangspunkt einen Außenverteilerschrank oder Spleißen Schließunge Kabel verteilen und verwalten.
• Nordamerika hat eine große Fläche und eine geringe Bevölkerungsdichte, und die Arbeitskosten sind höher, daher wird bei der Produktentwicklung Wert auf einfache und bequeme Bedienung gelegt.

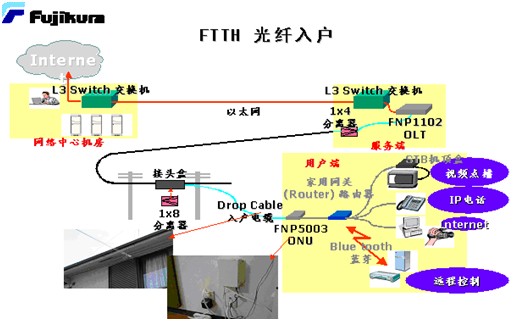

Überblick über die FTTx-Lösung für Japan

Aus der oben dargestellten Netzwerkstruktur japanischer Unternehmen geht Folgendes hervor:

• FTTx-Lösungen sind für Gebäude und Mehrfamilienhäuser verfügbar.
• Netzwerkknoten sind CSP, LCP in der Nähe von CSP, NAPs in der Nähe der Kundenräume und Kundenräume (dasselbe wie in Nordamerika).
• An den Knotenpunkten verwenden Sie eine Glasfaser-Spleißbox zur Querverbindung.
• Am Zugangspunkt verwenden Sie einen internen Verteilerschrank (Wandmontage) oder eine Spleißbox zur Verteilung und Verwaltung.
• Japan hat eine kleine ländliche Fläche und eine dichte Besiedlung in großen Städten, daher wird beim Produktdesign Wert auf hohe Dichte und ein ansprechendes Produktbild gelegt.

K&M FTTx-Lösungen

Unter Berücksichtigung der Besonderheiten der chinesischen Geographie und der menschlichen Umwelt wird FTTx wie folgt klassifiziert:

• Bürogebäude
• MDU
• Villa
• Netzwerkknoten sind CSP, LCP, NAPs und Kundenstandorte.
• An den Knotenpunkten Glasfaser im Außenbereich verwenden Glasfaserverteilerschrank oder eine Abzweigdose zum Querverbinden.
• Am Zugangspunkt verwenden Sie einen Verteilerschrank für den Innen- und Außenbereich oder eine Spleißbox zur Verteilung und Verwaltung.
• Einfache Bedienung, höhere Dichte und ansprechendes Produktbild.

K&M FTTx Solutions – Definition des Netzwerkknotens

• Zentraler Vermittlungspunkt (CSP)
• Lokaler Konvergenzpunkt (LCP)
• Netzwerkzugangspunkte (NAPs)
• Kundenräumlichkeiten

Knochenleitungskabel: CSP —— LCP

Verteilerkabel: LCP —— NAPs

Teilnehmerkabel: NAPs —— Kundenräumlichkeiten

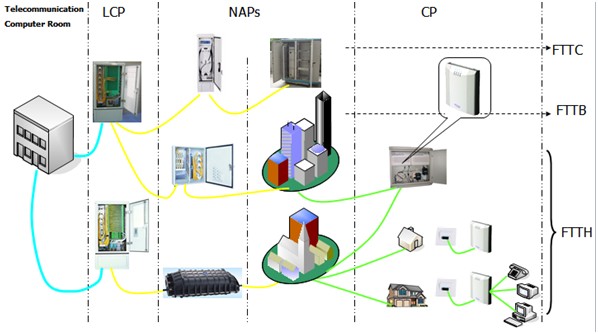

K&M FTTx Solutions – Netzwerkstruktur

K&M FTTx-Lösungen – FTTx

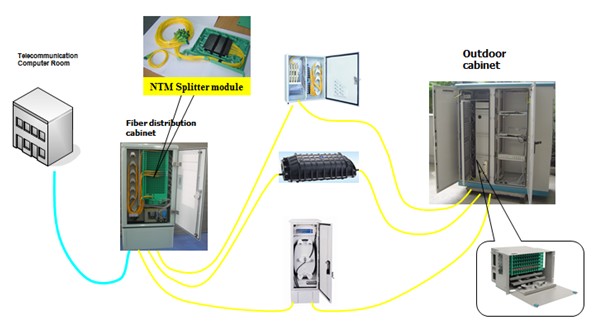

K&M FTTx-Lösungen – FTTc

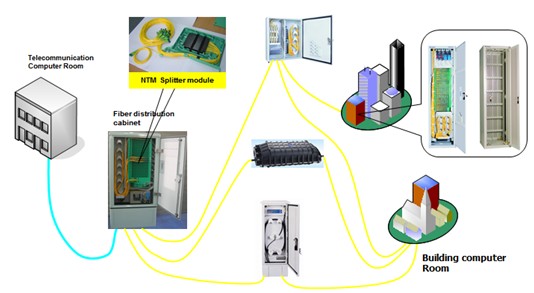

K&M FTTx Solutions – FTTB

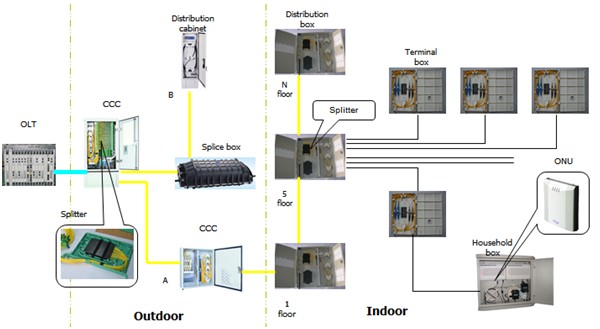

K&M FTTx Solutions – FTTH (MDU)

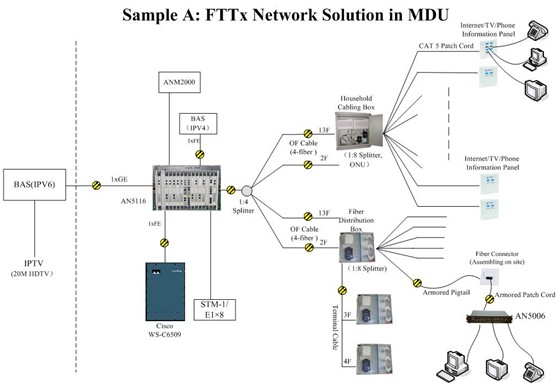

K&M FTTx-Projekt – Shanghai Telecom-Projekt

Der Wohnblock hat insgesamt 1144 Kunden.

• Nimmt das Verhältnis 1:4 an und 1:8 VerteilerDer Splitter ist im zentralen Büro und im Geschoss installiert und verfügt über insgesamt 320 NAPs.
• HUAWEI EPON-Ausrüstung, konfiguriert mit 10 PON-Terminals; OLT am Bürostandort;
• ONU verwendet 220V Wechselstrom und befindet sich im Haus.
• ONU im Haus, mechanische Verbindung, 863 IPTV und Internet;
• 863 IPTV/25M, Highspeed-Internet/4M, einer für Software-Switch.
