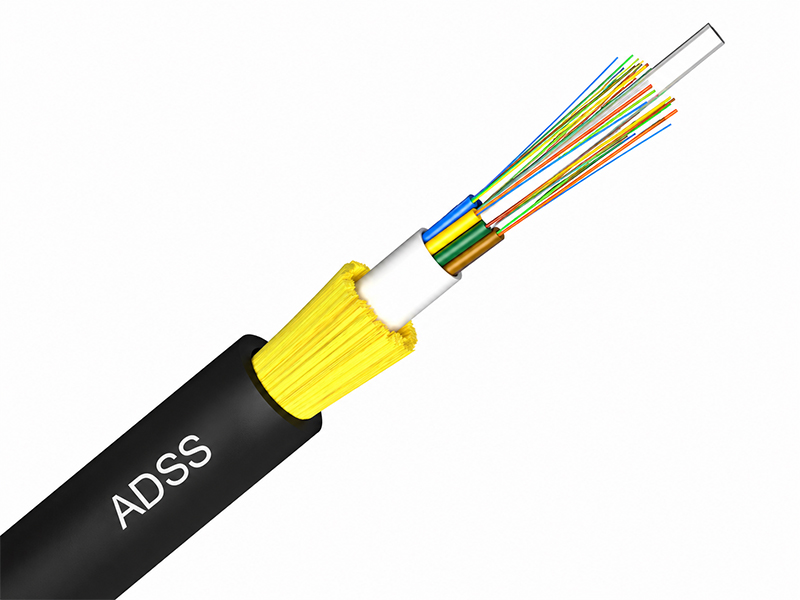

Selbsttragendes, nichtmetallisches Glasfaserkabel [ ADSS-100M Spannweite]
Dieses ADSS-Glasfaserkabel ist vollständig dielektrisch aufgebaut und verfügt über einen zentralen, faserverstärkten Kunststoffkern (FRP). Um diesen Kern sind mit wasserabweisendem Gel gefüllte PBT-Bündelfasern angeordnet, die bis zu 144 Glasfasern aufnehmen können. Der Kern ist mit wasserabweisendem Band und Garnen umwickelt, um optimalen Feuchtigkeitsschutz zu gewährleisten. Eine Schicht aus hochmoduligen Aramidgarnen sorgt für die notwendige Zugfestigkeit. Das gesamte Kabel ist von einem robusten, schwarzen Außenmantel aus hochdichtem Polyethylen (HDPE) umschlossen, der mit einer Aufreißschnur für einfachen Zugriff ausgestattet ist.

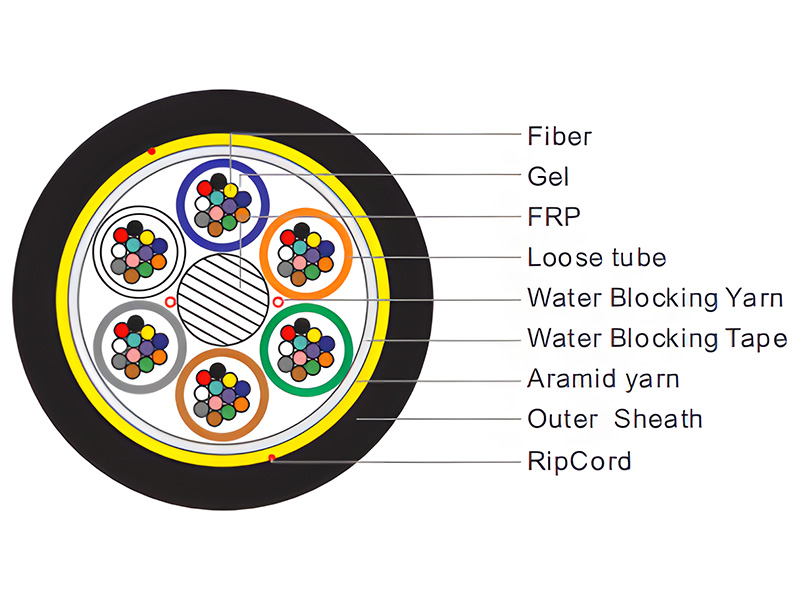

QUERSCHNITTSDIAGRAMM

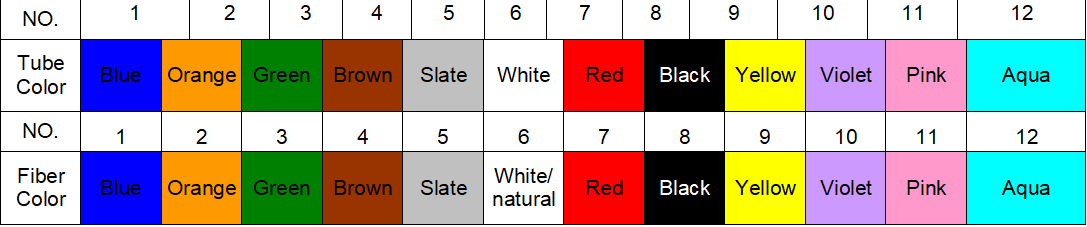

| NEIN. | ARTIKEL | TESTMETHODE | Annahmekriterien |
|---|---|---|---|
| 1 | Zugbelastungstest | IEC 60794-1-E1 | -. Langzugbelastung: 0,5MAT -. Kurzzugbelastung: Wie MAT -. Kabellänge: ≥50 m -. Dämpfungszunahme bei 1550 nm: ≤0,1 dB -. Keine Risse im Mantel und keine Faserbrüche |
| 2 | Druckfestigkeitsprüfung | IEC 60794-1-E3 | -. Langlast: 300 N/100 mm Kurzzeitlast: 1000 N/100 mm Ladezeit: 1 Minute -. Dämpfungszunahme bei 1550 nm: ≤0,1 dB -. Keine Risse im Mantel und keine Faserbrüche |
| 3 | Schlagfestigkeitsprüfung | IEC 60794-1-E4 | - Aufprallhöhe: 1 m -. Aufprallgewicht: 500 g -. Aufprallpunkt: ≥5 -. Aufprallhäufigkeit: ≥3/Punkt -. Dämpfungszunahme bei 1550 nm: ≤0,1 dB -. Keine Risse im Mantel und keine Faserbrüche |
| 4 | Wiederholtes Biegen | IEC 60794-1-E6 | -. Dorndurchmesser: 20D (D = Kabeldurchmesser) -. Gewicht des Subjekts: 25 kg -. Biegefrequenz: 30 Mal -. Biegegeschwindigkeit: 2s/Zeit -. Dämpfungszunahme bei 1550 nm: ≤0,1 dB -. Keine Risse im Mantel und keine Faserbrüche |
| 5 | Torsionsprüfung | IEC 60794-1-E7 | - Länge: 1 m -. Gewicht des Subjekts: 25 kg -. Winkel: ±180 Grad -. Häufigkeit: ≥10/Punkt -. Dämpfungszunahme bei 1550 nm: ≤0,1 dB -. Keine Risse im Mantel und keine Faserbrüche |
| 6 | Wasserdurchdringungstest | IEC 60794-1-F5B | - Höhe des Druckkopfes: 1 m -. Länge des Exemplars: 3 m -. Testzeit: 24 Stunden -. Kein Leckstrom am offenen Kabelende |
| 7 | Temperaturwechseltest | IEC 60794-1-F1 | -. Temperaturstufen: +20 ℃ 、－40 ℃ 、＋70 ℃ 、＋20 ℃ -. Testzeit: 24 Stunden/Schritt -. Zyklusindex: 1 -. Dämpfungszunahme bei 1550 nm: ≤0,1 dB -. Keine Risse im Mantel und keine Faserbrüche |
| 8 | Drop Performance | IEC 60794-1-E14 | -. Testlänge: 30 cm -. Temperaturbereich: 70±2 ℃ -. Testzeit: 24 Stunden -. Kein Ausfallen der Füllmasse |
| 9 | Temperatur | - | Betriebstemperatur: -40 ℃ ~+60 ℃ Lagerung/Transport: -50 ℃ ~+70 ℃ Installation: -20 ℃ ~+60 ℃ |
| Faseranzahl | 12FO | 24FO | 48FO | 72FO | 96FO | 144FO | |
|---|---|---|---|---|---|---|---|
| Lose Tube | Außendurchmesser (mm) | 1.9 | 2.0 | 2.1 | 2.1 | 2.1 | 2.2 |
| Material | PBT | PBT | PBT | PBT | PBT | PBT | |
| Maximale Faseranzahl/Röhrchen | 12 | 12 | 12 | 12 | 12 | 12 | |
| Anzahl der Tuben / Füllstücke | 1/5 | 2/4 | 4/2 | 6/0 | 8/0 | 12/0 | |
| GFK/Beschichtung (mm) | 2.0 | 2.1 | 2.2 | 2.2 | 2,6/3,5 | 3,5/6,6 | |
| W-Blockiermaterial | Wasserabweisendes Band/Wasserabweisende Garne | ||||||
| Festigkeitsglied | Hochmodulige Aramidgarne | ||||||
| Mantel | Dicke | Nicht 1,60 mm | |||||
| Material | Schwarzes HDPE | ||||||
| Außendurchmesser des Kabels (mm) | 9,4 ± 0,2 | 9,8 ± 0,2 | 10,1±0,2 | 10,1±0,2 | 11,4 ± 0,2 | 14,5 ± 0,2 | |
| N.Gewicht (kg/km) | 70 | 72 | 76 | 76 | 102 | 155 | |
| MAT (N) | 1800 | 1800 | 2000 | 2000 | 2200 | 2500 | |
| RCD-Anfangssog | Bis zu 100 m, Sag 1,0 % | ||||||
| Schlimmster Lastzustand | Windgeschwindigkeit: max. 30 m/s, Eisdicke: 0 mm | ||||||
| ARTIKEL | EINHEITEN | SPEZIFIKATION | |
|---|---|---|---|
| Fasertyp | SM | OS2-Typ, ITU-T G.652.D | OS2-Typ, ITU-T G.657.A |
| Dämpfung | dB/km | 1310 nm ≤ 0,34 1383 nm ≤ 0,34 1550 nm ≤ 0,21 1625 nm ≤ 0,23 | |
| Farbdispersion | ps/nm.km | 1310 nm ≤ 3,5 1550 nm ≤ 18 1625 nm ≤ 22 | |
| Nulldispersionssteigung | ps/nm2.km | ≤ 0,092 | |
| Nulldispersionswellenlänge | nm | 1300 ~ 1324 | |
| Grenzwellenlänge (cc) | nm | ≤ 1260 | |
| Dämpfung vs. Biegung | 1625 nm | 30 mm Radius, 100 Ringe ≤ 0,05 dB | 15 mm Radius, 10 Ringe ≤ 1,0 dB |
| 1310 nm | 25 mm Radius, 100 Ringe ≤ 0,05 dB | 15 mm Radius, 10 Ringe ≤ 0,25 dB | |
| 1550 nm | 16 mm Radius, 1 Ring ≤ 0,05 dB | 10 mm Radius, 1 Ring ≤ 0,75 dB | |
| Modenfelddurchmesser | um | 8,7 ~ 9,5 bei 1310 nm 9,8 ~ 10,8 bei 1550 nm | 8,4 ~ 9,2 bei 1310 nm 9,3 ~ 10,3 bei 1550 nm |
| Kern-Mantel-Konzentrizität | um | ≤ 0,5 | ≤ 0,5 |
| Manteldurchmesser | um | 125,0±0,7 | 125,0±0,7 |
| Nicht-Kreisförmigkeit der Verkleidung | % | ≤ 1,0 | ≤ 0,7 |
| Beschichtungsdurchmesser | um | 235 ~ 250 | 235 ~ 245 |
| Probeprüfung | N | ≥ 9,0 | ≥ 9,0 |
| Polarisationsmodendispersion | Ps/Ѵkm | ≤ 0,1 | ≤ 0,1 |
| Standards | Die Fasern werden nach TIA/EIA-492CAAB, IEC 60793-2-50 Typ B1.3, ITU-T G.652.D und ISO/IEC 11801 Ed.2.2 entworfen und getestet. | ||
Kabelmarke: Länge, Marke

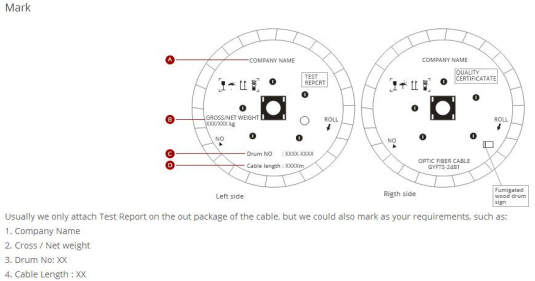

Trommelkennzeichnung: Hersteller, Kabelkategorie, Anzahl der Trommeln, Länge, Bruttogewicht, Drehrichtung, Herstellungsdatum.
